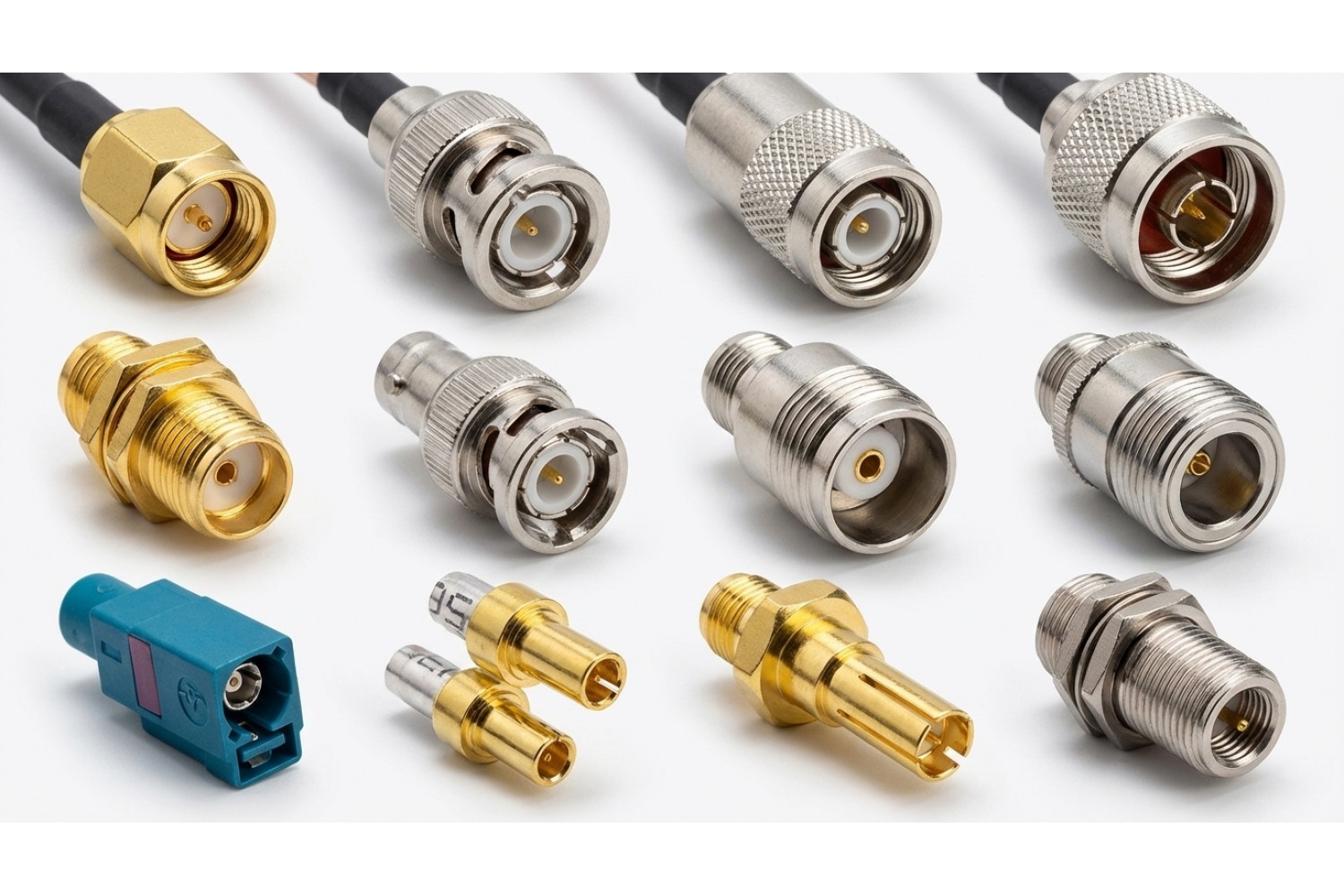

Что такое ВЧ-разъёмы и где они применяются

ВЧ-разъёмы и переходники: полезная информация

В этом разделе собрана полезная информация о высокочастотных разъёмах (RF-разъёмах), коаксиальных кабелях, переходниках и кабельных сборках. Материал поможет разобраться в типах разъёмов, их рабочих частотах и особенностях применения.

Содержание

• Что такое ВЧ-разъёмы
• Основные характеристики RF-разъёмов
• Популярные типы ВЧ-разъёмов
• Рабочие частоты RF-разъёмов
• RF-переходники и пигтейлы
• Изготовление кабельных сборок

---

Что такое ВЧ-разъёмы (RF-разъёмы)

ВЧ-разъёмы (RF-разъёмы) — это специальные электрические разъёмы, которые используются для передачи высокочастотных сигналов по коаксиальному кабелю. Такие разъёмы устанавливаются на кабелях, печатных платах или оборудовании и позволяют подключать различные устройства друг к другу.

RF-разъёмы применяются в радиосвязи, антеннах, измерительных приборах, телевизионном оборудовании, системах связи и многих других устройствах, где требуется передача радиочастотных сигналов.

Основные характеристики ВЧ-разъёмов

При выборе ВЧ-разъёма важно учитывать несколько параметров:

• Волновое сопротивление — чаще всего 50 Ом или 75 Ом.
• Рабочая частота — максимальная частота, на которой разъём может корректно работать.
• Коэффициент стоячей волны (VSWR) — показывает качество передачи сигнала.
• Потери сигнала — чем они меньше, тем лучше.
• Количество циклов подключения — влияет на срок службы разъёма.

Популярные типы ВЧ-разъёмов

Существует множество типов RF-разъёмов, которые отличаются размером, способом соединения и рабочей частотой. Ниже приведены наиболее распространённые виды ВЧ-разъёмов, используемые в радиотехнике, телекоммуникациях и электронном оборудовании.

SMA (RP-SMA)

Разъёмы SMA — компактные резьбовые RF-разъёмы, рассчитанные на работу на высоких частотах. Они широко применяются в Wi-Fi оборудовании, GPS-антеннах, радиомодулях и измерительных приборах.

BNC

BNC — один из самых популярных типов ВЧ-разъёмов с байонетным механизмом фиксации. Он позволяет быстро подключать и отключать кабель без использования инструментов. Такие разъёмы часто используются в измерительной технике, осциллографах и системах видеонаблюдения.

N

N-type — крупный и надёжный RF-разъём с резьбовым соединением. Он подходит для работы на высоких частотах и способен передавать сигналы большой мощности. Чаще всего используется в антеннах, базовых станциях и радиосвязи.

TNC

TNC — улучшенная версия разъёма BNC с резьбовым соединением. Он обеспечивает более надёжный контакт и лучше подходит для работы на высоких частотах.

При выборе RF-разъёма важно учитывать тип кабеля, рабочую частоту оборудования и требуемое волновое сопротивление. Правильно подобранный разъём обеспечивает стабильную передачу сигнала и минимальные потери.

Рабочие частоты популярных ВЧ-разъёмов

Разные типы RF-разъёмов рассчитаны на работу в определённом диапазоне частот. При использовании на слишком высокой частоте могут увеличиваться потери сигнала.

Тип разъёма	Максимальная частота	Типичное применение
UHF (PL-259 / SO-239)	до 300 МГц	радиостанции, любительская радиосвязь
BNC	до 4 ГГц	измерительное оборудование, видеосигнал
TNC	до 11 ГГц	радиосвязь, телекоммуникационное оборудование
SMA	до 18 ГГц	Wi-Fi, GPS, антенны, радиомодули
N-type	до 11–18 ГГц	антенны, базовые станции, радиосистемы
MMCX	до 6 ГГц	компактные радиомодули, GPS, беспроводные устройства

RF-переходники и пигтейлы

Помимо обычных ВЧ-разъёмов, в радиочастотных системах часто используются переходники и пигтейлы. Они позволяют соединять разные типы разъёмов и упрощают подключение оборудования.

Переходники (адаптеры)

RF-переходник — это небольшой адаптер, который соединяет два разъёма разных типов. Например, с его помощью можно подключить кабель с разъёмом SMA к устройству с разъёмом BNC.

Переходники используются когда:

• не совпадают типы разъёмов на кабеле и оборудовании
• нужно изменить тип соединения (например, SMA → N-type)
• нужно изменить пол разъёма (male / female)
• требуется временное подключение оборудования

Пигтейлы

Пигтейл — это короткий коаксиальный кабель с установленными разъёмами. Обычно он используется для подключения модулей, антенн и радиочастотного оборудования.

Пигтейлы часто применяются:

• в Wi-Fi оборудовании
• в GPS и LTE антеннах
• для подключения радиомодулей
• в телекоммуникационном оборудовании

Использование пигтейлов позволяет удобно подключать оборудование, снижает нагрузку на разъёмы и упрощает монтаж.

Изготовление кабельных сборок

Наш магазин РадиоМир изготавливает высокочастотные кабельные сборки для различных задач. Кабельная сборка представляет собой отрезок коаксиального кабеля с установленными RF-разъёмами, обеспечивающими надежное и стабильное соединение оборудования.

Что мы предлагаем

• изготовление кабельных сборок по индивидуальным размерам
• пайка и монтаж ВЧ-разъёмов различных стандартов
• изготовление RF пигтейлов
• изготовление RF переходников
• подбор кабеля и разъёмов под рабочую частоту и условия эксплуатации

При необходимости мы можем изготовить нестандартные кабельные сборки, подобрать оптимальную конфигурацию кабеля и разъёмов.
