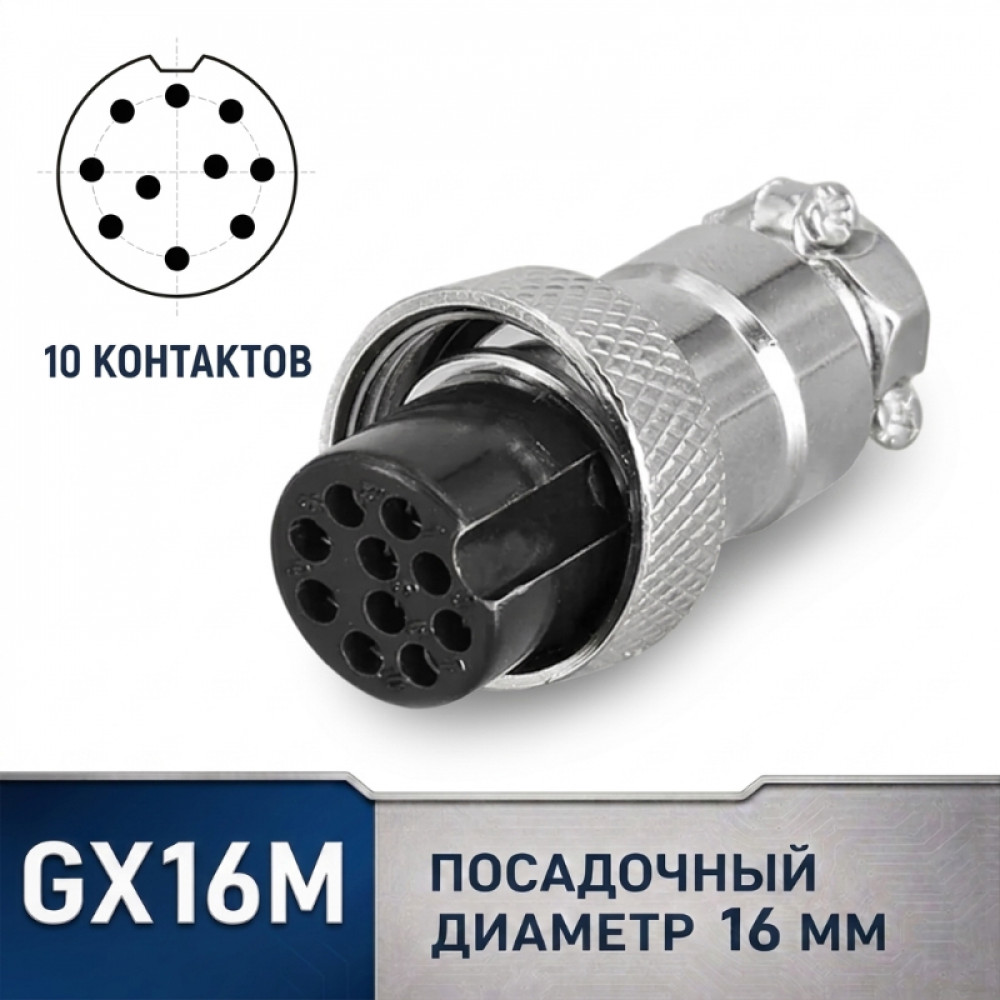

Разъем GX16 10 контактов, кабельный, гнездо (GX16-10A)

Разъем GX16 10 контактов, кабельный, гнездо (GX16-10A) 65 р.

Новинка

В наличии Код товара: GX16-10A, MIC16 10P, 1-561-10, GX16M-10A

65 р.

Быстрый заказ

Нашли дешевле?

О разъёмах GX12 и GX16

GX12 и GX16 — это серия круглых многоконтактных разъёмов, которые широко используются в промышленной электронике, измерительном оборудовании, блоках питания и системах автоматизации. Цифра в названии обозначает диаметр корпуса разъёма.

Что означают обозначения GX12 и GX16?

Число в обозначении разъёма указывает на номинальный диаметр резьбовой части соединения. Например, у разъёма GX12 диаметр резьбы около 12 мм, а у GX16 — около 16 мм.

Чем больше диаметр разъёма, тем крупнее контакты и тем больший ток он обычно может выдерживать.

Что означает число контактов (например GX12-4 или GX16-5)?

Число после модели указывает на количество контактов. Например:

GX12-2 — 2 контакта
GX12-4 — 4 контакта
GX12-7 — 7 контактов
GX16-3 — 3 контакта
GX16-5 — 5 контактов

Как устанавливается разъём GX на кабель?

Разобрать корпус разъёма.
Продеть кабель через заднюю часть корпуса.
Зачистить проводники кабеля.
Припаять проводники к контактам разъёма.
Закрепить кабель фиксирующим винтом или зажимом.
Собрать корпус разъёма.

Где используются разъёмы GX?

Разъёмы GX12 и GX16 применяются в промышленной и бытовой электронике:

блоки питания
измерительные приборы
LED оборудование
системы автоматики
контроллеры и датчики
3D-принтеры и CNC оборудование

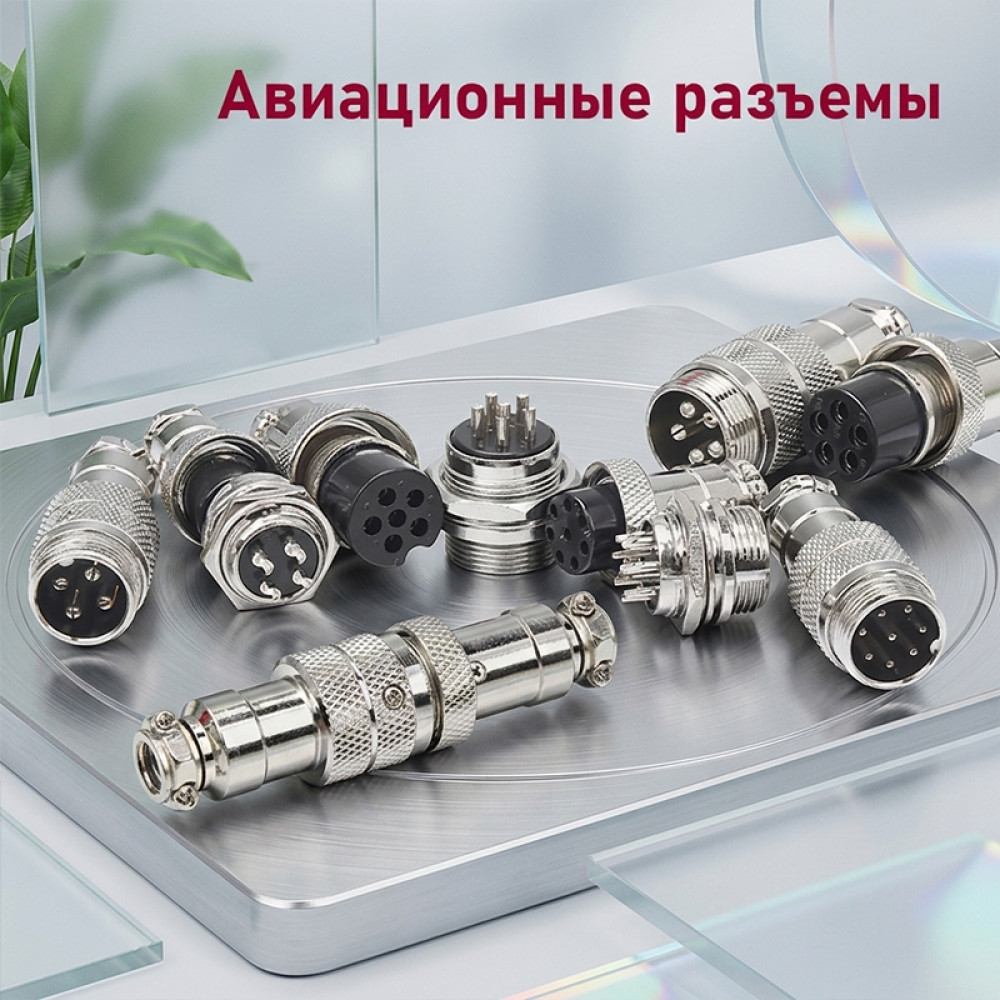

Почему эти разъёмы называют авиационными?

В продаже разъёмы GX часто называют «авиационными» из-за прочного металлического корпуса и надежной резьбовой фиксации соединения, хотя они используются в самых разных электронных устройствах.

Характеристики

СовместимостьШтекер GX16-10B	ТипПромышленный разъем	СтандартGX16
Тип разъемаГнездо на кабель (female)	Количество контактов10

Все характеристики

Краткое описание

Разъем GX16-10A — кабельное гнездо серии GX16 с девятью контактами для создания надежного разъемного соединения. Используется в промышленном оборудовании, блоках питания, системах автоматизации, измерительных приборах, световой и звуковой технике, а также в радиолюбительских проектах.

Тэги: Разъемы GX16, Розетка GX16 на кабель, GX16 10pin, Гнездо GX16

Описание

Как это работает

Соединение: контакты гнезда входят в ответную часть.
Фиксация: резьбовая гайка надежно удерживает соединение.
Разъединение: гайка откручивается, разъем легко отсоединяется.

Основные характеристики

Модель: GX16-10A
Количество контактов: 10

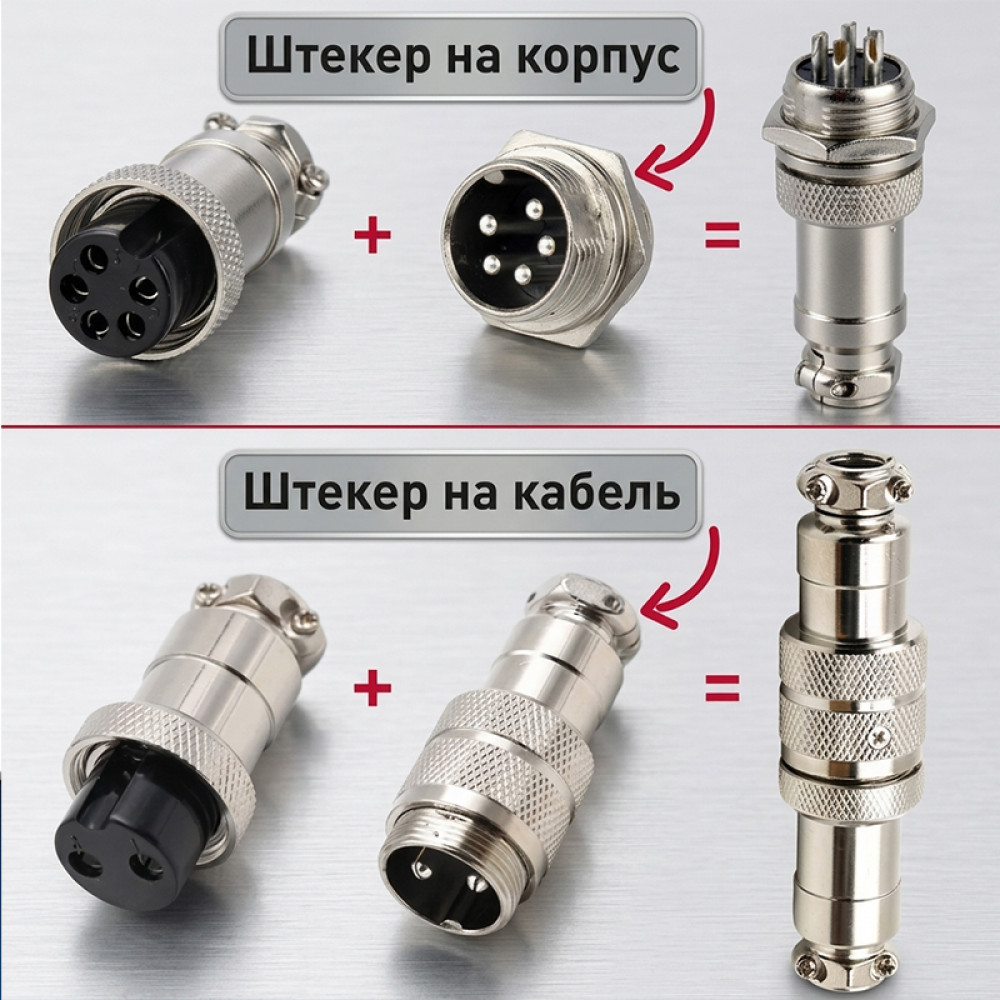

Ответная часть: GX16-10B (панельный штекер)
Резьба соединения: M16×1,0
Диаметр контакта: 1.2 мм
Номинальное напряжение: 125 В AC
Номинальный ток: 4 А на контакт
Предельное рабочее напряжение: 200 В AC (RMS)
Рабочая температура: −20…+80 °C

Примеры использования

подключение датчиков и исполнительных механизмов;
соединение модулей в системах автоматизации;
блоки питания и зарядные устройства;
лабораторные и измерительные приборы;
станки с ЧПУ и промышленное оборудование;
самодельные электронные устройства и проекты.

Часто задаваемые вопросы

Можно ли паять провода напрямую?
Да, контакты разъема предназначены для пайки проводников.

Подойдет ли к любому GX16 на 10 контактов?
Да, при совпадении серии GX16 и количества контактов (9) разъем совместим с соответствующей ответной частью GX16-9B.

Насколько надежна фиксация?
Резьбовое соединение значительно надежнее обычных разъемов без фиксации и хорошо подходит для оборудования с вибрациями.

Технические характеристики Разъем GX16 10 контактов, кабельный, гнездо (GX16-10A)

Основные характеристики

Совместимость	Штекер GX16-10B
Тип	Промышленный разъем
Стандарт	GX16
Тип разъема	Гнездо на кабель (female)
Количество контактов	10
