| СовместимостьГнездо GX16-9A | ТипПромышленный разъем | СтандартGX16 |
| Тип разъемаШтекер на панель (male) | Количество контактов9 |

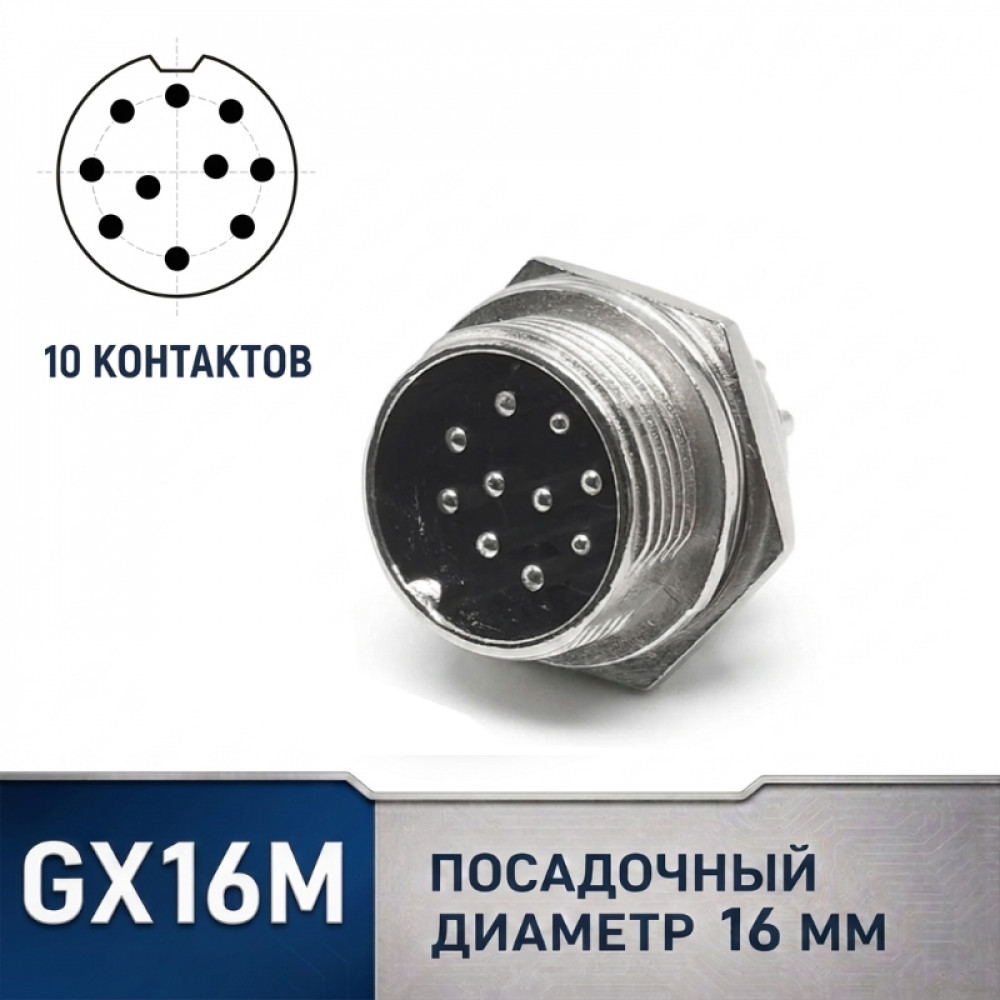

Разъем GX16-10B — панельный штекер серии GX16 с 10 контактами, предназначенный для установки в корпус прибора, шкафа управления или монтажную панель.
Как это работает
Разъем устанавливается в отверстие панели и закрепляется штатной гайкой. После подключения кабельного штекера GX16-10A соединение фиксируется резьбовой муфтой, что обеспечивает надежный электрический контакт и устойчивость к вибрациям.
Принцип подключения:
GX16-9B: устанавливается на корпус устройства.
GX16-9A: монтируется на кабель и подключается к панельной части.
Основные характеристики
- Серия: GX16
- Тип: панельный штекер
- Количество контактов: 10
- Ответная часть: GX16-10A (кабельное гнездо)
- Способ монтажа: установка в панель с фиксацией гайкой
- Резьба соединения: М16x1; М16x0,75
- Номинальное напряжение: 125 В AC
- Номинальный ток: 4 А на контакт
- Предельное рабочее напряжение: 200 В AC (RMS)
- Испытательное напряжение: 1500 В AC (1 минута)
- Материал корпуса: металл
- Рабочая температура: −20…+80 °C
Примеры использования
- разъемы на передней и задней панели приборов;
- блоки питания и зарядные устройства;
- шкафы автоматики и системы управления;
- станки с ЧПУ и промышленное оборудование;
- лабораторные приборы, измерительная техника и радиолюбительские проекты.
Часто задаваемые вопросы
С каким разъемом совместим GX16-10B?
Ответной частью является кабельное гнездо GX16-10A. Вместе они образуют полноценное разъемное соединение.
Какой диаметр монтажного отверстия нужен?
Для установки используется стандартное отверстие под разъем серии GX16. Перед монтажом рекомендуется сверить размеры корпуса с чертежом изделия.
Можно ли использовать разъем для передачи питания и сигналов одновременно?
Да. Девять контактов позволяют одновременно подключить питание, линии управления и сигнальные цепи, если их параметры не превышают допустимые характеристики разъема.
Чем панельный штекер отличается от кабельного?
Панельный штекер предназначен для стационарной установки в корпус оборудования, а кабельное гнездо монтируется непосредственно на провод.
| Совместимость | Гнездо GX16-9A |
|---|---|
| Тип | Промышленный разъем |
| Стандарт | GX16 |
| Тип разъема | Штекер на панель (male) |
| Количество контактов | 9 |
-
