N-male разъем для 8D-FB / RG-213 / LMR400 под обжим

N-male разъем для 8D-FB / RG-213 / LMR400 под обжим 240 р.

Хит

В наличии Код товара: N-111/8D, N-111B, N+

240 р.

Быстрый заказ

Нашли дешевле?

Изготовим кабельные сборки Ищете кабель для ВЧ разъемов? ВЧ-разъемы: вопрос-ответ

ВЧ-разъемы: вопрос-ответ

Основы RF-разъёмов

Что такое ВЧ-разъём?

ВЧ-разъём (RF-разъём) — это электрический разъём, предназначенный для передачи радиочастотных сигналов по коаксиальному кабелю. Он используется для подключения антенн, радиомодулей, измерительных приборов, Wi-Fi устройств и телекоммуникационного оборудования.

Почему RF-разъёмы так важны?

На высоких частотах даже небольшие дефекты соединения могут вызвать отражение сигнала, потери мощности и ухудшение качества связи. Поэтому качество разъёма и правильный монтаж критически важны для стабильной работы системы.

Типы RF-разъёмов

Чем отличаются SMA, BNC и N-type?

SMA — компактный резьбовой разъём для высоких частот, часто используется в Wi-Fi и GPS оборудовании.
BNC — разъём с байонетным механизмом, удобен для быстрого подключения измерительных приборов.
N-type — более крупный и надёжный разъём, применяемый в антеннах и радиосистемах.

Чем отличается SMA от RP-SMA?

RP-SMA (Reverse Polarity) имеет перевёрнутую конфигурацию центрального контакта. Такие разъёмы часто используются в Wi-Fi оборудовании и антеннах.

Можно ли соединять разные типы RF-разъёмов?

Да. Для этого используются RF-переходники (адаптеры), которые позволяют соединять кабели и устройства с разными типами разъёмов.

Сравнение популярных RF-разъёмов

Разъём	Максимальная частота	Особенности	Применение
SMA	до 18 ГГц	компактный резьбовой разъём	Wi-Fi, GPS, радиомодули
BNC	до 4 ГГц	быстрое байонетное соединение	осциллографы, измерительное оборудование
N-type	до 11 ГГц	прочный и герметичный	антенны, радиосистемы

Совет инженера: Каждый дополнительный переходник или соединение увеличивает потери сигнала. В профессиональных RF-системах стараются использовать минимальное количество соединений и максимально короткие кабели.

⚡ Быстрые факты о RF-разъёмах

SMA-разъёмы рассчитаны примерно на 500 циклов подключения.
50 Ом — стандартное волновое сопротивление для радиосвязи.
75 Ом чаще используется в телевизионных системах.
N-type часто применяется для наружных антенн благодаря устойчивости к погодным условиям.

Кабели и потери сигнала

Влияет ли длина кабеля на качество сигнала?

Да. Чем длиннее коаксиальный кабель, тем больше потери сигнала. Рекомендуется использовать кабель минимальной необходимой длины и качественные RF-разъёмы.

Что такое низкопотерный RF-кабель?

Это коаксиальный кабель со сниженным затуханием сигнала. Он используется в антеннах, базовых станциях и радиочастотных системах для минимизации потерь.

Монтаж и подключение

Можно ли самостоятельно установить RF-разъём?

Некоторые разъёмы можно установить самостоятельно, однако для высокочастотных соединений важно соблюдать технологию монтажа. Неправильная установка может привести к ухудшению сигнала.

Что такое RF-пигтейл?

Пигтейл — это короткий коаксиальный кабель с установленными RF-разъёмами. Он используется для подключения радиомодулей, антенн, Wi-Fi устройств и телекоммуникационного оборудования.

Изготавливаете ли вы кабельные сборки?

Да. Мы изготавливаем кабельные сборки с различными типами ВЧ-разъёмов, а также RF-пигтейлы и переходники. Мы можем подобрать кабель и разъёмы под требуемую частоту и условия эксплуатации.

❗ Вопросы с подвохом

Правда ли, что плохой разъём может «убить» сигнал?

Да. Некачественный или неправильно установленный ВЧ-разъём может привести к значительным потерям сигнала, ухудшению согласования и появлению отражений. Иногда именно разъём становится самым слабым звеном всей радиосистемы.

Можно ли использовать дешёвые RF-разъёмы?

Можно, но это может привести к повышенным потерям сигнала, нестабильной работе оборудования и быстрому износу соединения. Для ответственных систем связи рекомендуется использовать качественные разъёмы проверенных производителей.

Почему в RF-разъёмах используется позолота?

Позолоченные контакты обеспечивают более стабильный электрический контакт, устойчивость к коррозии и меньшие потери сигнала на высоких частотах.

Можно ли использовать RF-разъёмы на улице?

Да, но для наружной установки необходимо использовать герметичные разъёмы или дополнительную защиту от влаги и коррозии.

Что происходит, если плохо закрутить SMA-разъём?

Неплотное соединение может привести к ухудшению контакта, повышенному уровню шума, нестабильному сигналу и дополнительным потерям мощности.

Можно ли многократно подключать и отключать RF-разъёмы?

Да, но у каждого типа разъёма есть ограниченный ресурс подключений. Например, разъёмы SMA обычно рассчитаны примерно на 500 циклов соединения.

Почему в RF-разъёмах так важна точность?

На высоких частотах даже доли миллиметра влияют на прохождение сигнала. Небольшие отклонения могут вызвать отражение сигнала, ухудшение КСВ и снижение эффективности всей системы.

Характеристики

Совместимостьпод кабель 8D-FB, под кабель RG-213	ТипРазъем	Тип разъемаN
Особенностиобжимной

Все характеристики

Краткое описание

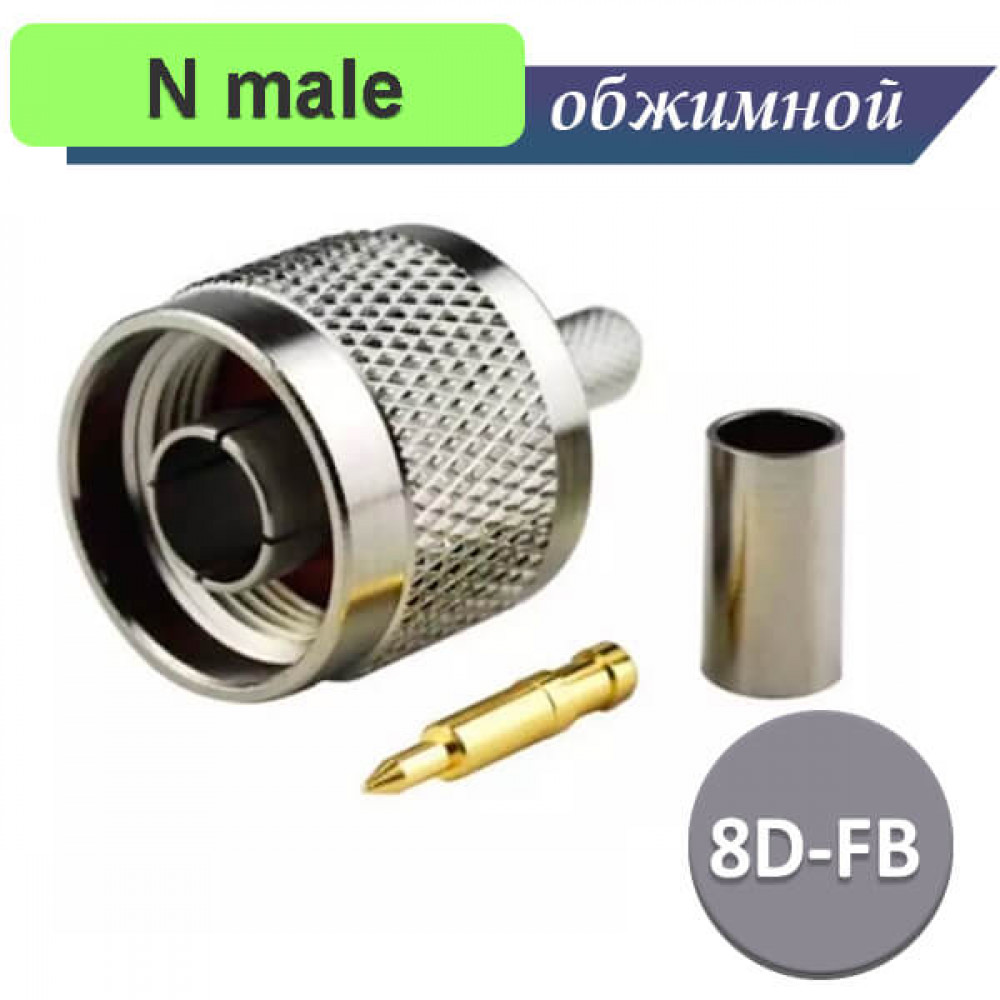

Коаксиальный коннектор N-типа (Male / «папа») предназначен для качественного монтажа на толстые СВЧ-кабели методом обжима. Данный разъем является универсальным решением для сборки кабельных сборок и джамперов в системах усиления сотовой связи, Wi-Fi сетей, антенно-фидерных трактов и радиолюбительской аппаратуры.

Тэги: N разъем, N male, N обжимной, N 8DFB, N RG213

Описание

Совместимость с кабелями группы 8D:

Конструкция разъема и диаметр хвостовика рассчитаны на работу с коаксиальными кабелями с внешним диаметром оболочки 10.3 – 11.1 мм:

8D-FB (включая модификации с монолитной жилой)
RG-213 / RG-213/U (с многожильным центральным проводником)
LMR-400 / LMR-400-UF

Особенности монтажа:

Тип монтажа корпуса: Обжим с помощью стандартного кримпера для кабелей размера 8D. Обеспечивает максимальную скорость и надежность фиксации на объекте.
Центральный пин: Имеет оптимальный внутренний диаметр, что позволяет без труда производить монтаж как на стандартную жилу RG-213, так и на утолщенный центральный проводник кабеля 8D-FB. Контакт фиксируется пайкой или обжимом.

Технические характеристики:

Тип коннектора: N male (штекер)
Модификации / кросс-номера: N-111B, N-111/8D
Волновое сопротивление: 50 Ом
Частотный диапазон: от 0 до 11 ГГц
Материал: Латунь с износостойким никелевым покрытием, позолоченный центральный контакт.

Часто задаваемые вопросы (F.A.Q.):

❓ Можно ли обжать этот разъем обычными пассатижами?
Категорически нет. Коаксиальный СВЧ-кабель — это хрупкая структура. Если деформировать внешнюю гильзу пассатижами, она станет «яйцом». Внутри разъема нарушится соосность, изменится расстояние между центральной жилой и экраном, и разъем на частотах выше 1 ГГц превратится в «изолятор», отражающий сигнал обратно в передатчик. Для монтажа требуется строго специальный инструмент — кримпер с шестигранной матрицей размера .429" (10.9 мм).

❓ Почему центральный пин под обжим все равно рекомендуют подпаивать?
Хотя производитель допускает обжим центрального контакта, опытные монтажники всегда его пропаивают. Дело в «эфекте старения» меди. Со временем внутри обжатого контакта жила кабеля начинает окисляться от влаги и воздуха, что приводит к росту шумов и падению скорости интернета в 4G/Wi-Fi системах. Капля качественного припоя консервирует соединение на десятилетия.

❓ Что будет, если случайно перепутать и установить этот разъем на 75-омный телевизионный кабель?
Физически обжать его получится (если диаметр кабеля подойдет), но в радиотракте возникнет так называемый «несогласованный стык». В месте перехода с 50 Ом (разъем) на 75 Ом (кабель) радиоволна будет частично отражаться назад. На практике это приведет к резкому скачку КСВ (коэффициента стоячей волны), перегреву выходного каскада передатчика (он может просто сгореть) и потере до 50% мощности полезного сигнала.

Технические характеристики N-male разъем для 8D-FB / RG-213 / LMR400 под обжим

Основные характеристики

Совместимость	под кабель 8D-FB, под кабель RG-213
Тип	Разъем
Тип разъема	N
Особенности	обжимной
