DPDT переключатель - 5 контактный кулисный ASW-01

ASW-01D — это компактный и универсальный кулисный переключатель типа DPDT (Двойной Полюс, Двойное Переключение), оснащённый 5 контактами. Он позволяет одновременно переключать две отдельные цепи или изменять направление тока.

Варианты использования: •⁠ Управление стеклоподьемниками и блокировкой дверей в авто •⁠ ⁠Переключение направления мотора •⁠ ⁠Переключение между двумя источниками питания •⁠ ⁠Двойное независимое включение/отключение.

 Подключение:

• IN A — вход (например +12V)
• COM (общий) — идёт к одному из выводов мотора или нагрузки
• IN B — другой вход (например, -12V или просто “земля”)
• OUT A — один выход (второй контакт мотора)
• OUT B — второй выход (второй контакт мотора)

Принцип работы:
Переключатель можно использовать, например, для реверса мотора. При нажатии на тумблер переключаются сразу два контакта:

• В положении 1: • COM подключается к IN A, • OUT A подключается к IN B
• В положении 2: • COM подключается к IN B, • OUT A подключается к IN A

Таким образом полярность на моторе меняется — он крутится в другую сторону.

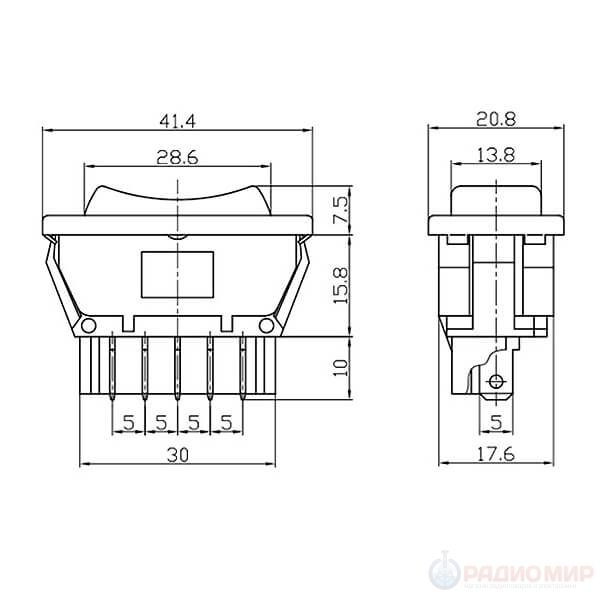

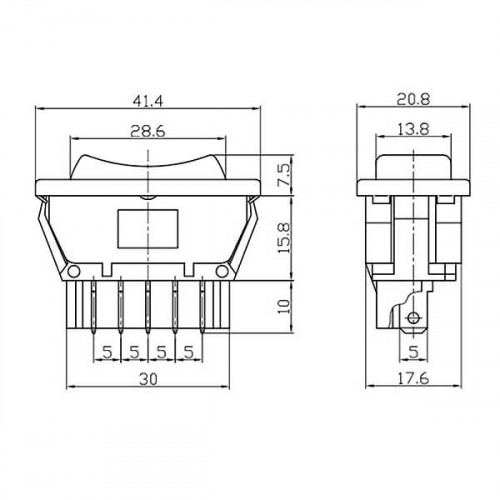

 Характеристики:

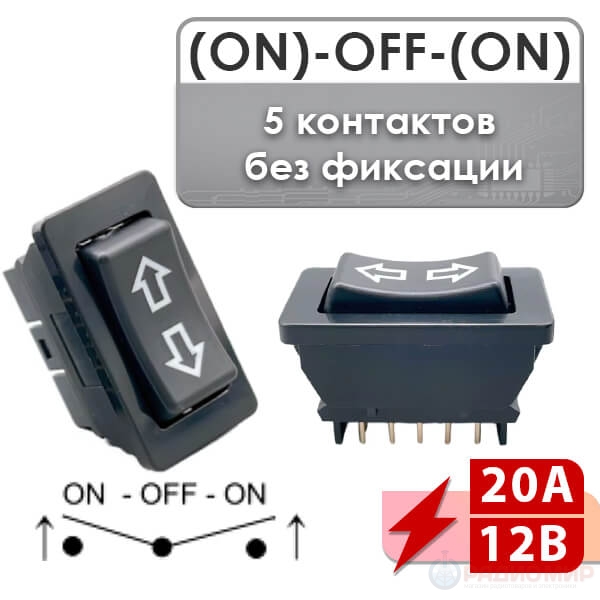

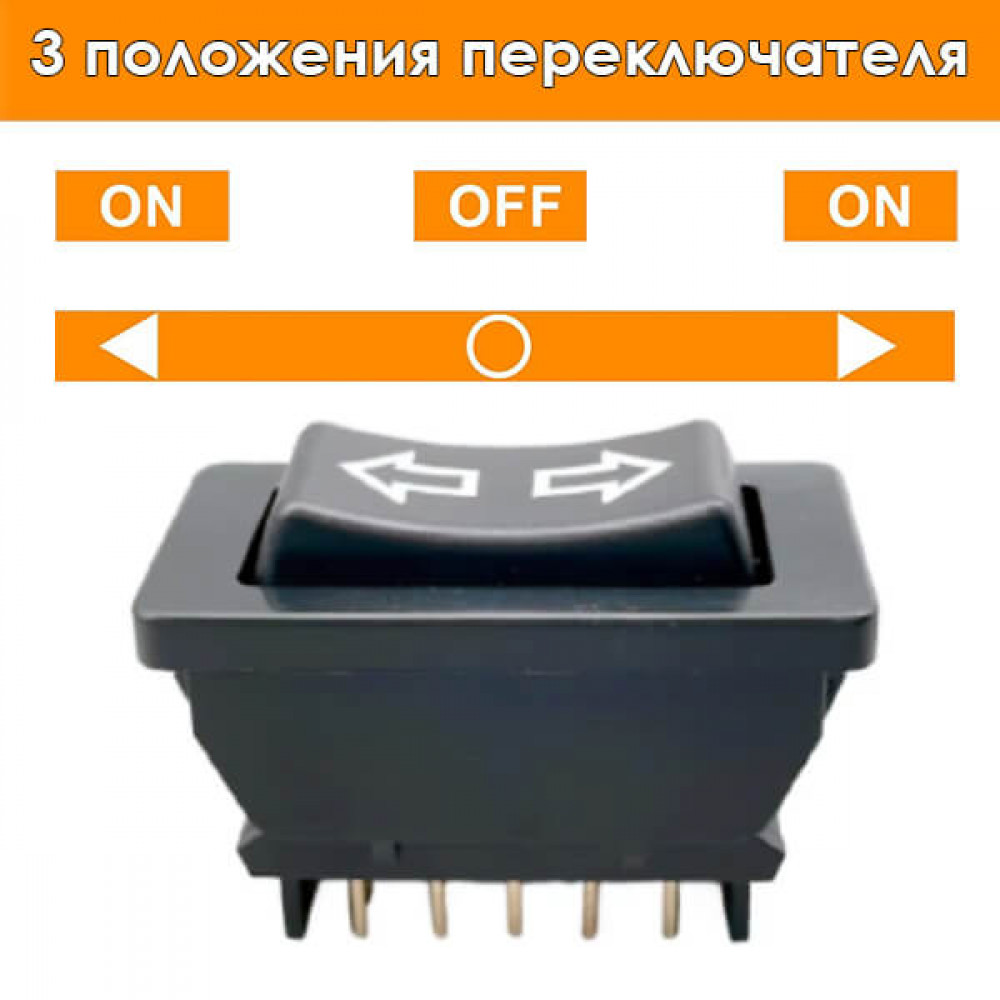

• Алгоритм работы: (Вкл)-Выкл-(Вкл), без фиксации в крайних положениях.
• Рабочее напряжение: 12В
• Ток 12VDC 20А, 30VDC 10A
• Кол-во контактов в группе / кол-во групп (всего контактов): 3/2 (5P) - один общий и по два выхода на каждый полюс.
• Крепление: врезное.
• Применение: Автоэлектроника, электросхемы, переключение полярности, реверс моторов, освещение и др

Кулисный переключатель — это разновидность электрического выключателя, у которого механизм управления выполнен в виде качающегося рычага (похож на «качельку»), который при наклоне в одну или другую сторону замыкает или размыкает контакты. Он получил название «кулисный» из-за схожести с кулисным механизмом в технике.
