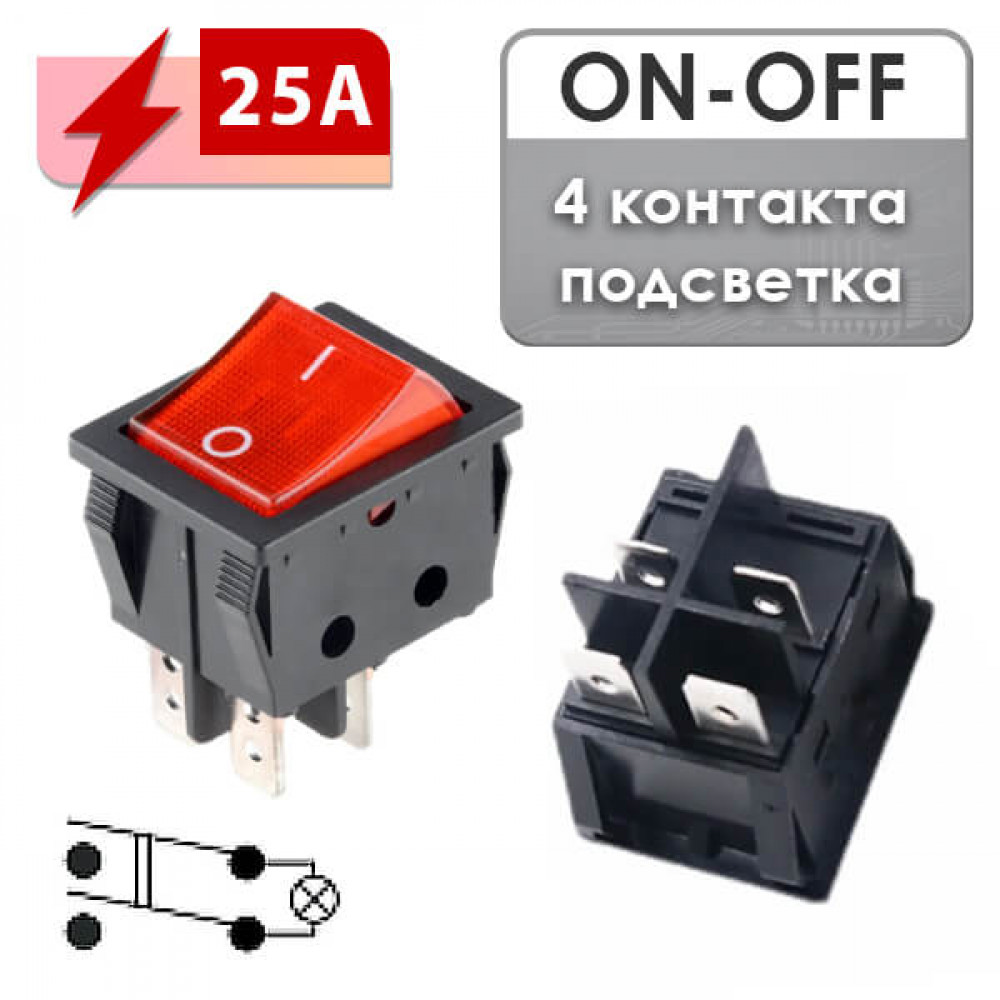

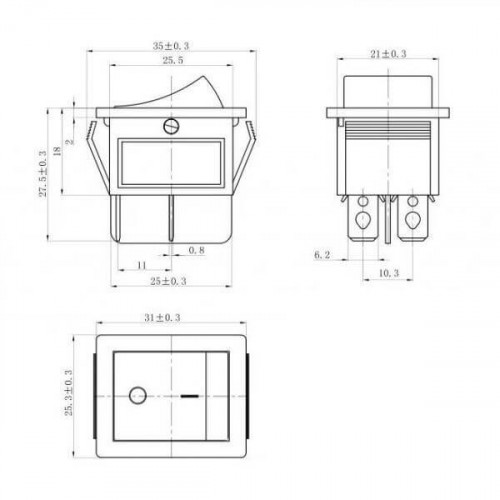

Переключатель с подсветкой ON-OFF (25A 250В), 4 контакта, KCD2-21N

Если на кнопке или переключателе стерлась маркировка, а схема подключения неизвестна, достаточно обычного мультиметра в режиме прозвонки или измерения сопротивления.

Что понадобится:

• мультиметр со щупами;
• кнопка или переключатель.

Проверка кнопки

Подключите щупы к двум выводам кнопки.

• Без нажатия: мультиметр показывает обрыв (OL, 1 или бесконечность).
• При нажатии: появляется звуковой сигнал или сопротивление становится близким к 0 Ом.

Если все происходит наоборот, значит кнопка относится к типу NC (нормально замкнутая).

Проверка переключателя ON-OFF (2 контакта)

Подключите щупы к двум выводам переключателя.

Это обычный переключатель SPST.

Если контактов три

Чтобы найти общий контакт:

1. Установите переключатель в одно положение.
2. Проверьте, какие два вывода звонятся.
3. Переключите его в другое положение и повторите проверку.

Если один и тот же контакт соединяется то с одним, то с другим выводом, это SPDT — переключающий контакт.

Как понять схему за 30 секунд

• 2 контакта — обычно ON-OFF (SPST);
• 3 контакта — чаще всего переключающий SPDT;
• Кнопка — замыкание только во время нажатия.

Полезный совет

Перед измерением обязательно отключите питание от устройства. Проверять кнопки и переключатели мультиметром под напряжением нельзя — это может повредить прибор и быть опасным для пользователя.

Такой способ позволяет быстро определить, исправен ли переключатель, какая у него схема контактов и можно ли использовать его как обычный выключатель питания.
