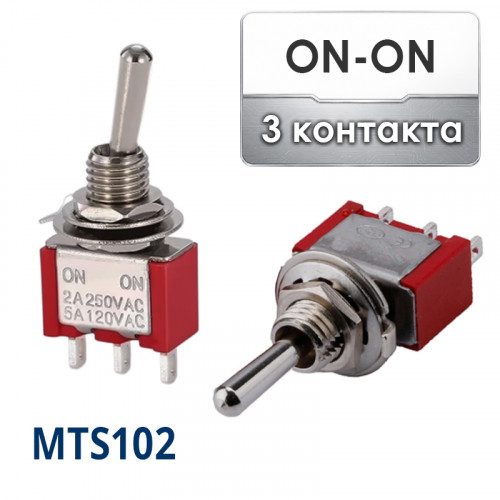

Тумблер MTS-102 ON-ON, 3 контакта (Ø6/Ø12 мм)

Если на кнопке или переключателе стерлась маркировка, а схема подключения неизвестна, достаточно обычного мультиметра в режиме прозвонки или измерения сопротивления.

Проверка кнопки

Подключите щупы к двум выводам кнопки.

• Без нажатия: мультиметр показывает обрыв (OL, 1 или бесконечность).
• При нажатии: появляется звуковой сигнал или сопротивление становится близким к 0 Ом.

Если все происходит наоборот, значит кнопка относится к типу NC (нормально замкнутая).

Проверка переключателя ON-OFF (2 контакта)

Подключите щупы к двум выводам переключателя.

Это обычный переключатель SPST.

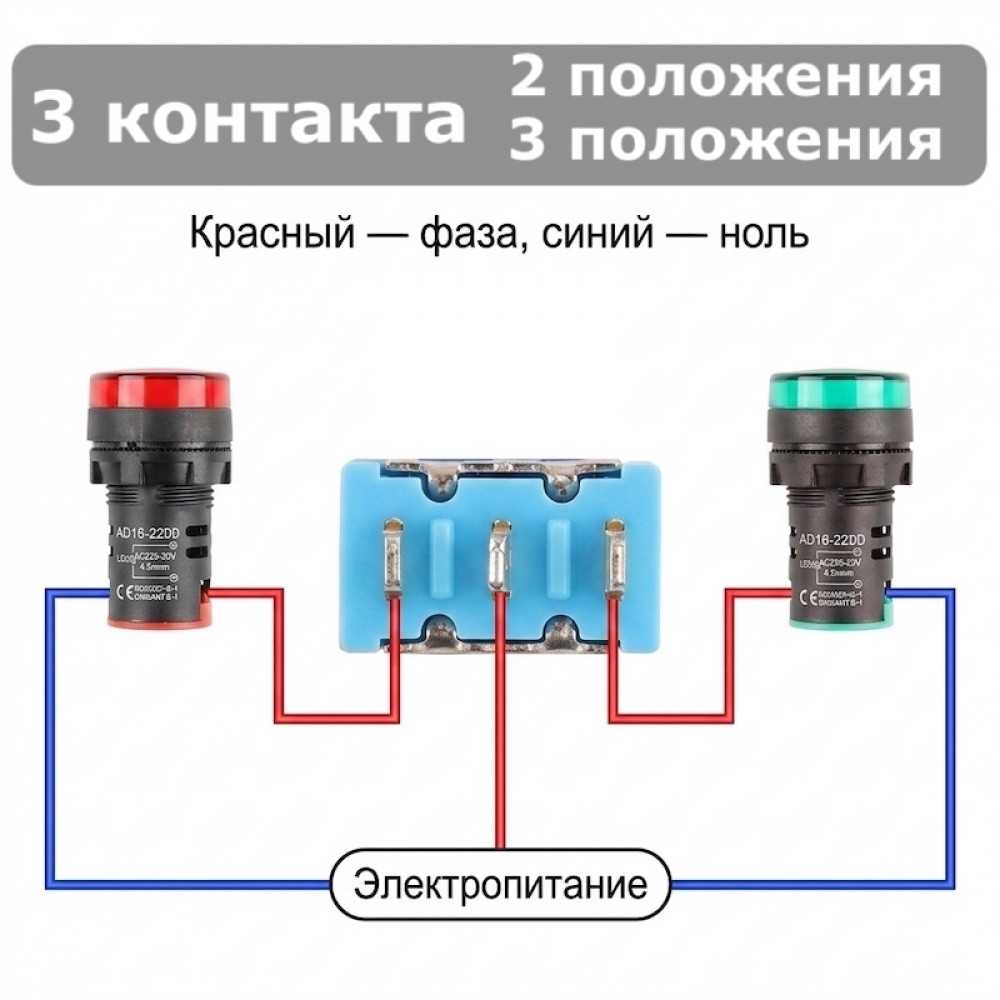

Если контактов три

Чтобы найти общий контакт:

1. Установите переключатель в одно положение.
2. Проверьте, какие два вывода звонятся.
3. Переключите его в другое положение и повторите проверку.

Если один и тот же контакт соединяется то с одним, то с другим выводом, это SPDT — переключающий контакт.

Проверка переключателя с подсветкой

У переключателей с подсветкой обычно есть отдельный вывод для лампы или светодиода. Чаще всего такие модели имеют 3 или 4 контакта.

Как проверить подсветку:

1. Найдите пару силовых контактов с помощью прозвонки.
2. Оставшийся контакт (или пара контактов) обычно относится к подсветке.
3. Измерьте сопротивление между контактами подсветки — мультиметр может показать большое сопротивление или значение, отличающееся от обрыва.

Если у вас 4-контактный переключатель, можно быстро определить наличие подсветки мультиметром:

• между двумя силовыми контактами в положении ON сопротивление будет близко к 0 Ом;
• между контактами подсветки мультиметр обычно показывает большое сопротивление или вообще не подает сигнал прозвонки (особенно если внутри установлена неоновая лампа с резистором).

Важно: мультиметр в режиме прозвонки не всегда позволяет проверить работоспособность подсветки. Неоновая лампа и многие светодиодные модули не загораются от напряжения, которое подает мультиметр.

Для точной проверки необходимо подать на контакты подсветки номинальное напряжение, указанное для данной модели (например, 12 В DC или 220–250 В AC) и соблюдать правила электробезопасности.

Если при подаче номинального напряжения подсветка загорается, а силовые контакты при этом нормально переключаются, значит переключатель исправен полностью.

Полезный совет

Перед измерением обязательно отключите питание от устройства. Проверять кнопки и переключатели мультиметром под напряжением нельзя — это может повредить прибор и быть опасным для пользователя.

Такой способ позволяет быстро определить, исправен ли переключатель, какая у него схема контактов и можно ли использовать его как обычный выключатель питания.

Выбор тумблера сводится к четырем простым вопросам.

1. Нужно ли полностью отключать цепь?

• ON-OFF — обычное включение и выключение одной цепи.
• ON-ON — переключение между двумя рабочими положениями без отключения цепи.
• ON-OFF-ON — переключение между двумя рабочими положениями с центральным положением OFF.

2. Сколько цепей необходимо переключать?

• 2 контакта (SPST) — включает или отключает одну электрическую цепь.
• 3 контакта (SPDT) — переключает одну цепь между двумя направлениями.
• 6 контактов (DPDT) — одновременно переключает две независимые цепи.

3. Какой диаметр монтажного отверстия?

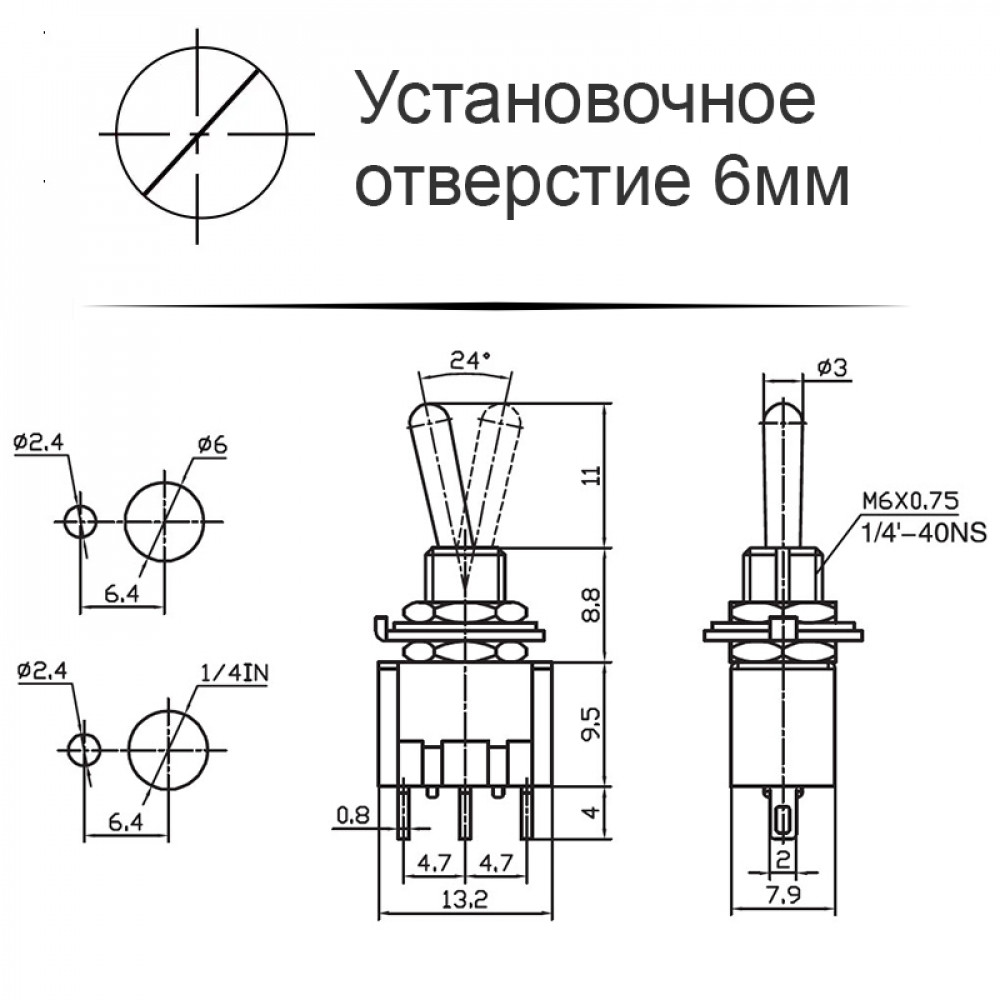

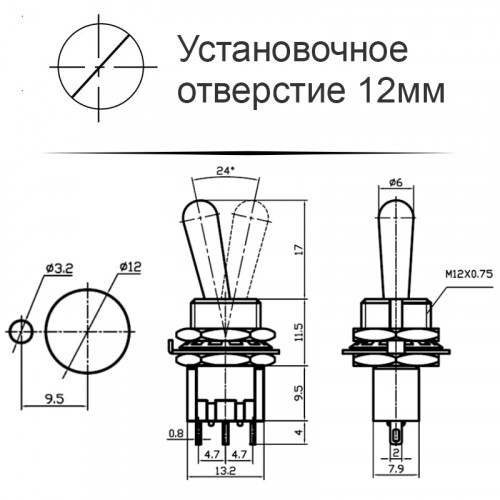

Выберите исполнение под отверстие Ø6 мм или Ø12 мм в зависимости от конструкции панели.

4. Подходят ли электрические характеристики?

Перед покупкой убедитесь, что рабочее напряжение и ток вашей цепи не превышают допустимые параметры тумблера.

Какую модель выбрать?

• MTS-101 — 2 контакта (SPST), ON-OFF. Для простого включения и выключения одной цепи.
• MTS-102 — 3 контакта (SPDT), ON-ON. Для переключения одной цепи между двумя направлениями без положения OFF.
• MTS-103 — 3 контакта (SPDT), ON-OFF-ON. Для переключения одной цепи с центральным положением OFF.
• MTS-202 — 6 контактов (DPDT), ON-ON. Для одновременного переключения двух независимых цепей.
• MTS-203 — 6 контактов (DPDT), ON-OFF-ON. Для одновременного переключения двух цепей с центральным положением OFF.
