Клавишный переключатель KCD3-101-C3-B/2P ON-OFF, 2 контакта

Как это работает

Переключатель имеет два фиксированных положения. В положении ON контакты замкнуты и питание подается на нагрузку. В положении OFF цепь размыкается. Подключение выполняется через 2 контактных вывода с помощью плоских клемм или пайки.

Основные характеристики

• Модель: KCD3-101-C3-B/2P
• Алгоритм работы: ON-OFF (с фиксацией), 2 положения
• Количество контактов: 2
• Количество групп: 1 (SPST)

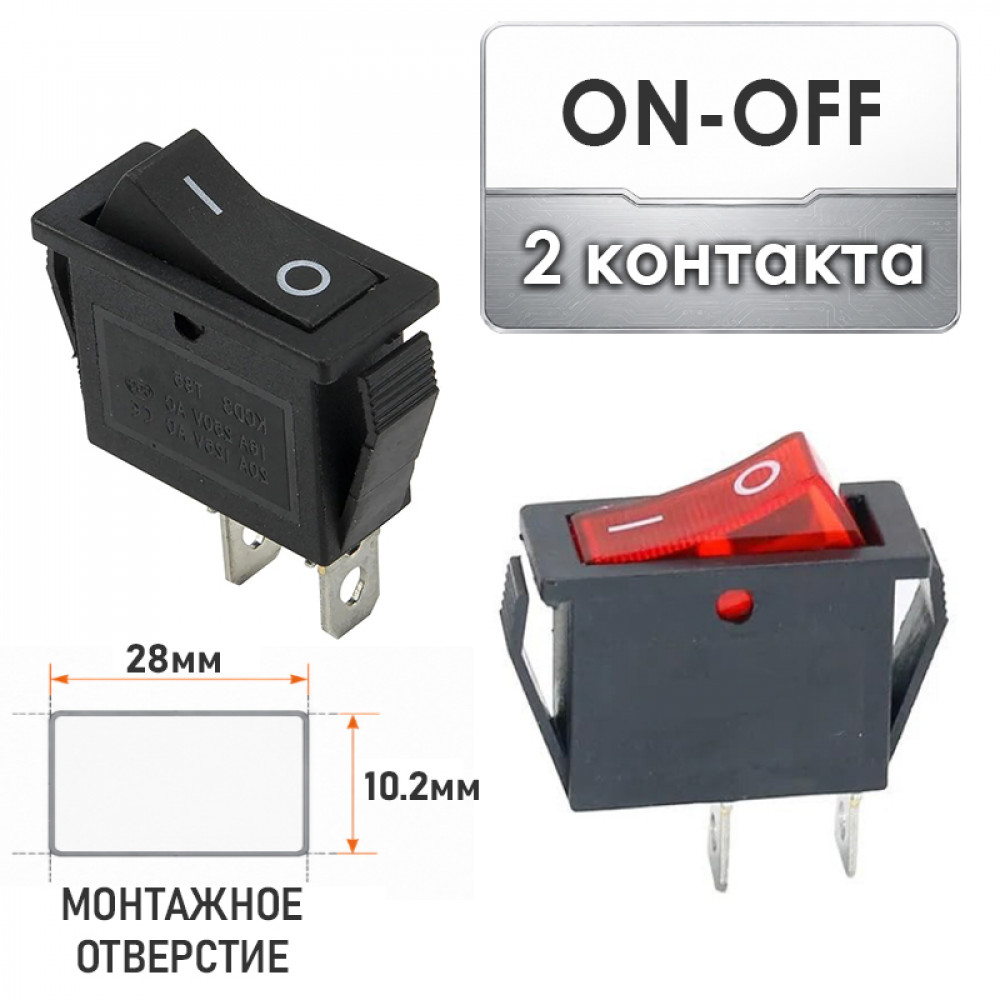

• Размер монтажного отверстия: 28 × 10,2 мм

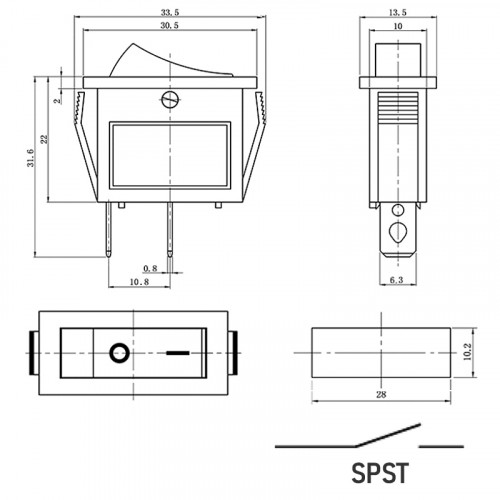

• Габаритные размеры: 30,5 × 13,5 × 31,6 мм
• Толщина монтажной панели: 0,8–3 мм
• Подсветка: отсутствует
• Номинальный ток: 5 А
• Коммутируемое напряжение: AC 125/250 В
• Контактное сопротивление: не более 35 мОм
• Сопротивление изоляции: не менее 100 МОм (при 500 В DC)
• Диэлектрическая прочность: 1500 В AC (50 Гц, 1 мин.)
• Диапазон рабочих температур: от −25 °C до +85 °C
• Ресурс: не менее 10 000 коммутационных циклов

Примеры использования

• включение и отключение питания электронных устройств;
• панели управления и приборные корпуса;
• лабораторные блоки питания;
• самодельные электронные устройства и DIY-проекты;
• управление вентиляторами, насосами и другой нагрузкой через реле;
• ремонт и замена штатных клавишных переключателей.

Часто задаваемые вопросы

Что означает ON-OFF?
Это классическая схема включения и отключения одной электрической цепи. В положении ON контакты замкнуты, в положении OFF — разомкнуты.

Что означает SPST?
SPST (Single Pole Single Throw) — однополюсный выключатель с двумя контактами. Он предназначен для простого включения и отключения одной электрической цепи.

Как определить, подойдет ли этот переключатель?
Перед покупкой сравните размер монтажного отверстия (28 × 10,2 мм), количество контактов, электрические характеристики и тип подключения с установленным в вашем устройстве переключателем.

Примечание

Перед оформлением заказа убедитесь, что размеры монтажного отверстия, количество контактов и электрические параметры соответствуют требованиям вашего оборудования.
