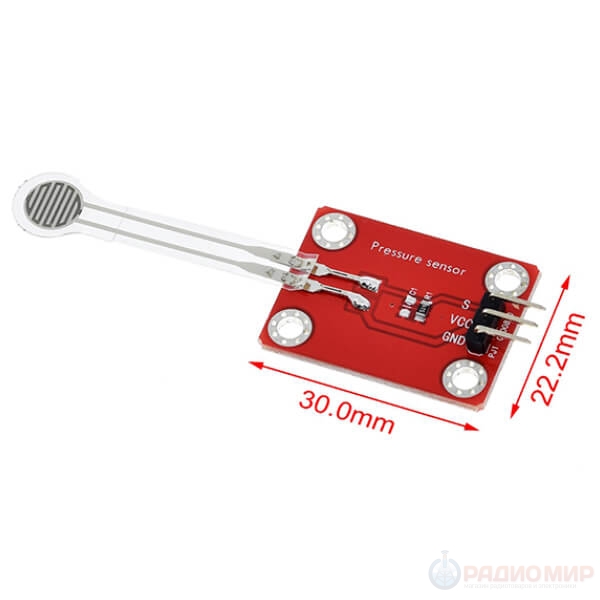

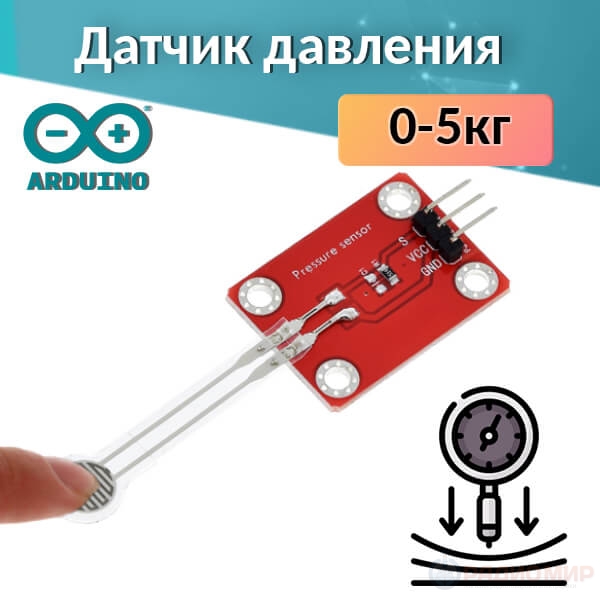

Модуль сенсора давления. Сенсор чувствителен к давлению, водонепроницаем и выдает аналоговый сигнал, соответствующий величине давления. Подходит для работы с Arduino, Raspberry Pi, Micro:bit и другими микроконтроллерами. Модуль можно легко подключить через разъемы с шагом 2.54 мм или через провода DuPont.
Технические характеристики
- Диапазон измерения давления: 0–5 кг
- Толщина сенсора: < 0.3 мм
- Рабочее напряжение: DC 3.3–5 V
- Начальное сопротивление (без нагрузки): >10 MΩ
- Точка отклика: 150 г
- Время отклика: <1 мс
- Время восстановления: <15 мс
- Вес: 3.2 г.
- Размер монтажного отверстия: 3 мм
- Длина проводов: 200 мм

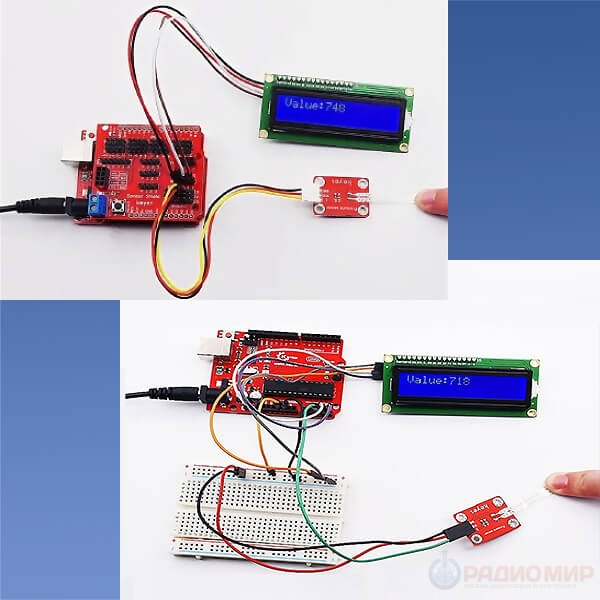

Как это работает
Сенсор на мембране изменяет сопротивление при воздействии давления. Аналоговый сигнал передается на микроконтроллер, что позволяет точно измерять давление и отслеживать его изменения в реальном времени.
Советы по монтажу
- Подключайте только к микроконтроллерам с напряжением 3.3–5 V.
- Проверяйте полярность разъемов и питания перед включением.
- Не воздействуйте чрезмерным давлением на мембрану.
- Используйте аккуратную пайку для контактов и минимальное время нагрева.
FAQ
- Можно ли использовать с ESP32? — Да, модуль совместим с любым контроллером с аналоговым входом 3.3–5V.
- Можно ли измерять давление жидкости? — Только с защитной мембраной, чтобы не повредить сенсор.
- Что делать, если показания нестабильны? — Проверьте пайку и стабильность питания.
- Можно ли подключить несколько сенсоров к одному контроллеру? — Да, через отдельные аналоговые входы.
- Можно ли использовать модуль для контроля силы нажатия в робототехнике? — Да, он подходит для экспериментов с тактильными сенсорами.
- Может ли сенсор работать на улице? — Да, благодаря водостойкой мембране, но избегайте прямого сильного дождя и механических повреждений.
- Можно ли сделать сенсор более чувствительным? — Да, корректируя усиление аналоговой схемы на вашем контроллере.
Важные моменты при использовании

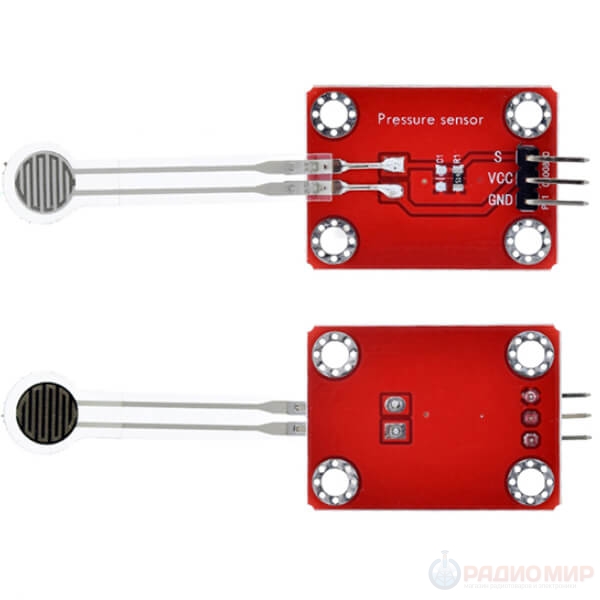

- Модуль сенсора использует сенсорный элемент в серии с резистором 510 kΩ. Один конец сенсора подключается к 5V, другой — к резистору 510 kΩ, который соединен с GND. Во время теста один конец соединения резистора используется как сигнал, подключаемый к аналоговому входу.
- Расчет сопротивления и аналогового значения: r = (1023 - A0) * 510 / A0, единица измерения — kΩ.
- По этой формуле можно получить сопротивление сенсорного элемента. Наблюдая график зависимости давления и сопротивления, можно приблизительно определить давление. Точной формулы для расчета конкретного давления нет.
- При давлении выше 5000 г сопротивление практически не изменяется. Рекомендуемый максимальный тестовый вес — 5000 г.
- Так как сенсорная область элемента вогнута, тестовый объект нужно размещать по центру сенсорной области. Если объект ставить на плоскость сенсора, показания не будут корректными. Для теста рекомендуется подложить небольшой предмет в сенсорную область и сверху разместить объект для измерения.
