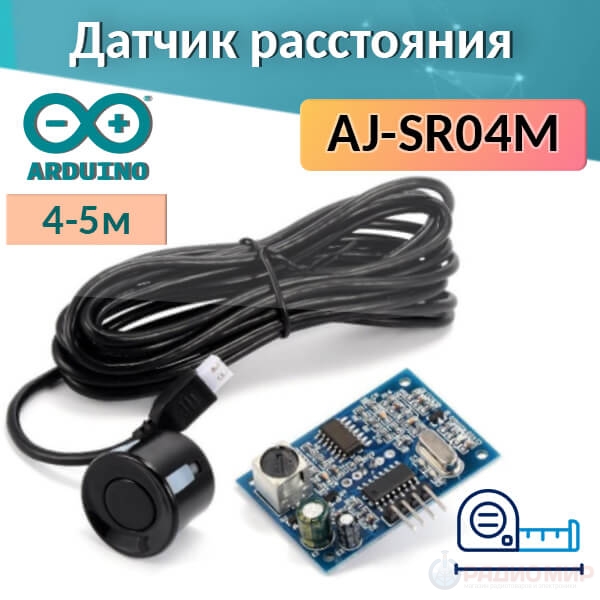

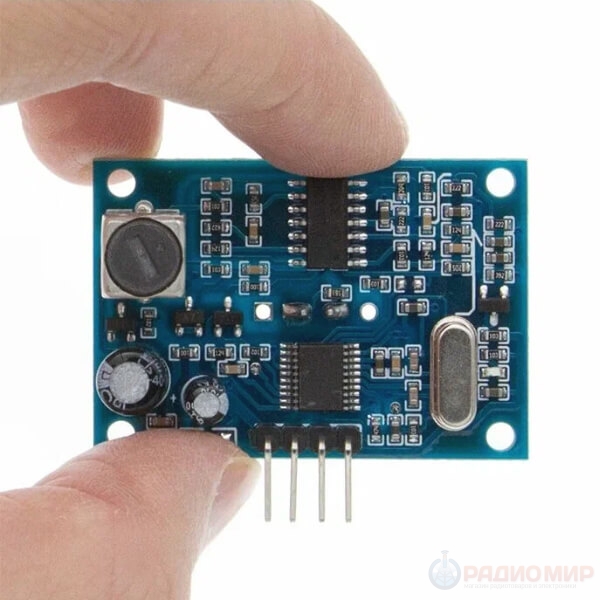

Главное преимущество ультразвукового датчика расстояния JSN-SR04M — его водонепроницаемый корпус. Благодаря этому датчик можно применять в условиях, где обычные модели, например HC-SR04, работать не способны: при высокой влажности, на улице или рядом с жидкостями. Измерение расстояния происходит с помощью ультразвука: датчик посылает звуковой импульс частотой 40 кГц и измеряет время, за которое отражённый сигнал возвращается обратно.JSN-SR04M легко подключается к Arduino — он работает как со стандартной библиотекой Ultrasonic.h, так и без неё.
Версия AJ-SR04M V2.0 получила улучшенное энергопотребление в режиме ожидания: всего 1.3µA при 3.3В и 3.5µA при 5В. Датчик обеспечивает точное измерение дистанции до 4–5 метров с минимальной «слепой зоной» в 20 см.
Особенности модуля
- Водонепроницаемый ультразвуковой датчик — подходит для пыли, дождя, пара, жидкости, уличного монтажа.
- Очень низкое потребление: от 1.3 до 3.5 µA в режиме ожидания.
- Совместимость с HC-SR04 (пин-код и протокол).
- 5 режимов интерфейса: обычный, низкопотребляющий, автоматический UART, UART-триггер, ASCII-вывод.
- Работает от широкого диапазона напряжений: 3–5.5В.
- Максимальная дальность измерения: 4–5 м.
- Высокая стабильность и помехоустойчивость.
- Подходит для измерения уровня воды и работы в бачках/цистернах.
Основные параметры
| Рабочее напряжение | 3.0–5.5 В |
| Потребление в работе | до 7 мА |
| Потребление в ожидании | 1.3 µA (3.3В) / 3.5 µA (5В) |
| Минимальная зона измерения | 20 см |
| Максимальная дистанция | 4,5 м |
| Рабочая частота | 40 кГц |
| Разрешение | 5 мм |
| Точность | ±1% |
| Угол обзора | до 50° |
| Цикл измерения | 50 мс |
Поддерживаемые режимы работы (5 режимов)
- Обычный импульсный режим (совместим с HC-SR04) — максимальная мощность.
- Низкопотребляющий импульсный режим — энергосберегающий standby.
- Автоматический UART режим — выдаёт данные каждые 100–120 мс.
- UART-триггер режим — выдача данных по команде.
- ASCII режим — вывод данных сразу в читаемом виде.

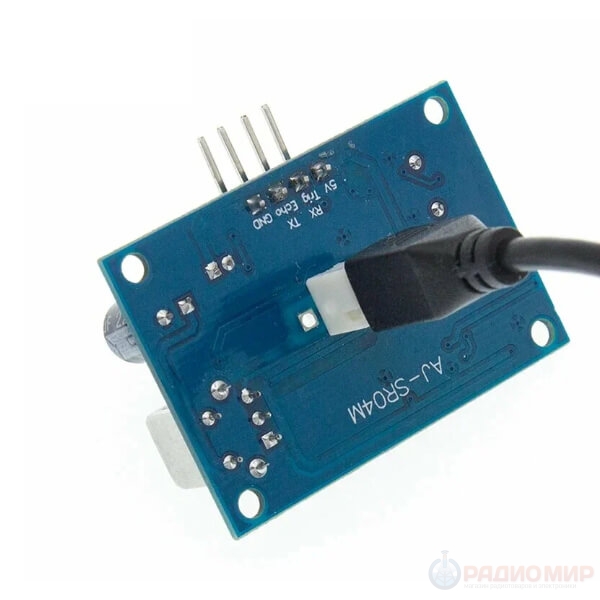

Интерфейс модуля
| 5V | 3–5.5 В |
| Trig / RX | Цифровой вход. Для запуска измерения необходимо подать на этот вход логическую единицу на 10 мкс. |
| Echo / TX | Цифровой выход, на котором устанавливается «высокий уровень» на время, за которое отправленный ранее сигнал вернулся к датчику. |
| GND | Земля |
FAQ — Часто задаваемые вопросы
Можно ли JSN-SR04T использовать под водой?
Нет. Он водонепроницаем, но измеряет расстояние только в воздухе.
Подходит ли для контроля уровня воды сверху?
Да, датчик отлично измеряет расстояние до поверхности жидкости, если он не погружён.
Это оригинальный JSN-SR04T?
Это улучшенная модель AJ-SR04M V2.0 — аналог JSN-SR04T с расширенным функционалом и низким потреблением.
Можно ли подключать длинный кабель?
Да, но желательно экранированный для стабильности сигнала.
Не опасна ли вода для датчика?
Излучатель герметичен, но плата управления должна быть защищена от влаги.

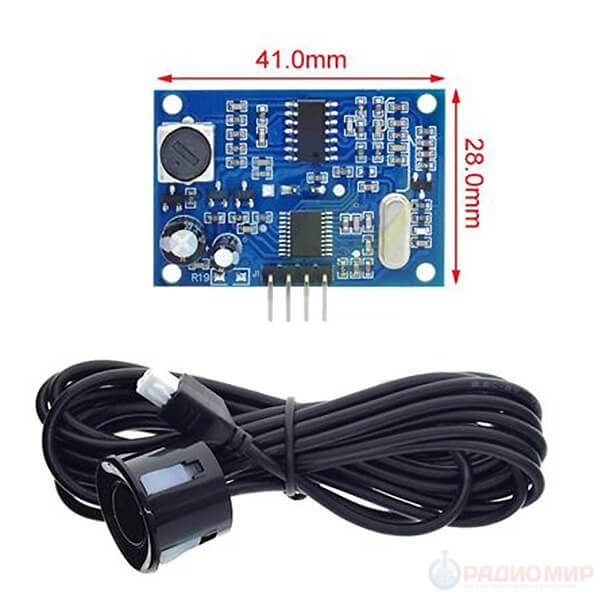

Комплектация
- Ультразвуковой модуль AJ-SR04M V2.0
- Влагозащищённый датчик с кабелем
| Тип | датчик |
|---|---|
| Интерфейсы связи | GPIO |
| Назначение | измерение расстояния |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
