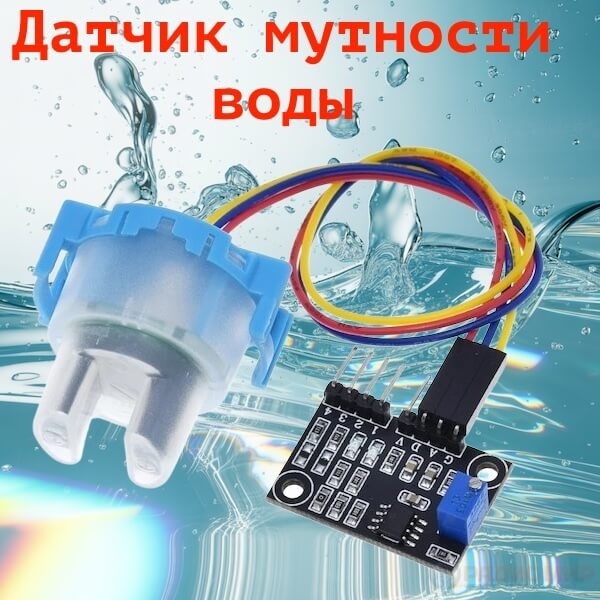

Модуль датчика мутности воды.
Модуль TSW-30 — это оптический сенсор, предназначенный для измерения степени прозрачности (мутности) жидкости. Он оценивает, сколько света проходит через воду, и преобразует интенсивность светового потока в электрический сигнал. Чем выше концентрация взвешенных частиц (глины, ила, органики, микроорганизмов), тем ниже прозрачность и выше мутность воды.

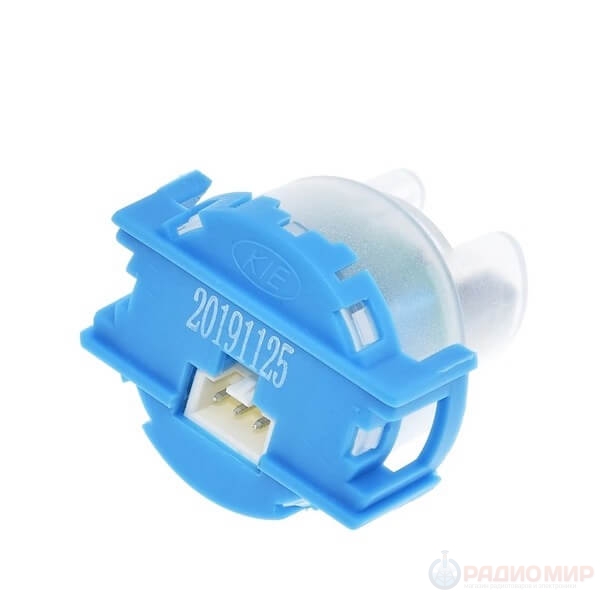

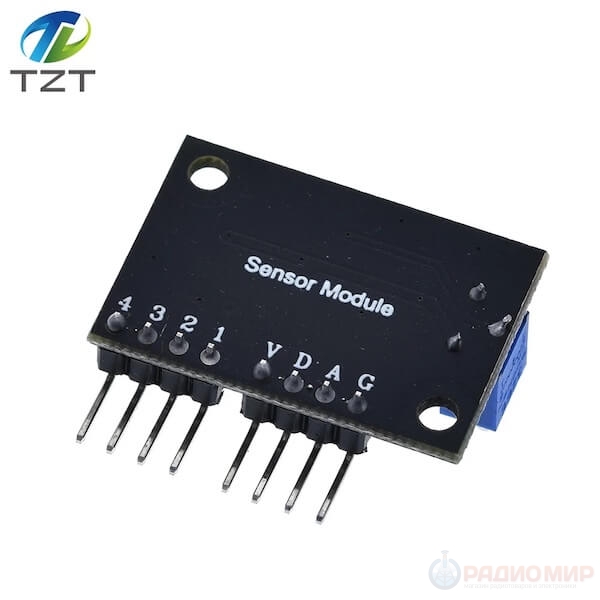

Сенсор состоит из ИК-излучателя и фотоприёмника, заключённых в пластиковый корпус (датчик TSW-30), и платы обработки сигнала. Модуль формирует аналоговый сигнал (0–4.5 В) и цифровой (HIGH/LOW при заданном пороге), что делает его совместимым с Arduino, ESP32, STM32 и другими контроллерами.
Технические характеристики
| Рабочее напряжение: | 5 В DC |
| Рабочий ток: | до 40 мА |
| Время отклика: | < 500 мс |
| Сопротивление изоляции: | ≥ 100 MΩ |
| Аналоговый выход: | 0 ~ 4.5 В |
| Цифровой выход: | HIGH/LOW (порог регулируется потенциометром) |
| Рабочая температура: | −20°C ~ +80°C |

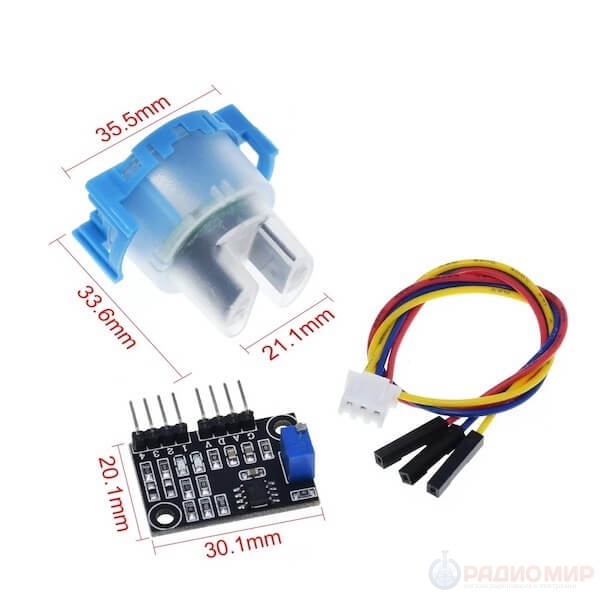

| Интерфейс подключения: | XH2.54-3P |
Характеристики сенсора:
| Диапазон измерений: | 0–1000 ±30 NTU |
| ИК-излучатель: | 940 нм |
| ИК-приёмник: | 880 нм |
| Рабочее напряжение: | 5 В |
| Выходное напряжение: | 0–5 В |
| Обратное напряжение (макс.): | 5 В |
| Диапазон чувствительности фотодиода: | 500–1050 нм |
Классификация уровней мутности
В зависимости от уровня загрязнения, модуль может выдавать разное выходное напряжение. Примерная классификация:
| Уровень мутности | Диапазон выходного напряжения | Описание |
|---|---|---|
| Уровень 1 | 2.96 В ~ 5 В | Чистая вода |
| Уровень 2 | 2.64 В ~ 2.96 В | Слабо мутная вода |
| Уровень 3 | 1.84 В ~ 2.64 В | Средняя мутность |
| Уровень 4 | 0 В ~ 1.84 В | Сильная мутность / загрязнённая вода |
Примечание: эти значения приведены для ориентира. Конкретные пороговые уровни можно изменять в зависимости от условий применения.
FAQ — Часто задаваемые вопросы
- ❓ Что такое мутность воды?
- Мутность — это показатель прозрачности воды, отражающий количество взвешенных частиц. Чем больше примесей, тем выше мутность.
- ❓ Как это работает?
- Датчик мутности состоит из двух элементов — передатчика и приёмника. Передатчик (обычно это инфракрасный светодиод) испускает свет, проходящий через воду, а приёмник (фотодиод или фоторезистор) улавливает количество прошедшего света. Чем больше частиц и загрязнений в воде, тем меньше света достигает приёмника. На основании разницы между излучённым и полученным светом модуль вычисляет уровень мутности жидкости.
- ❓ Как подключить модуль к Arduino?
-

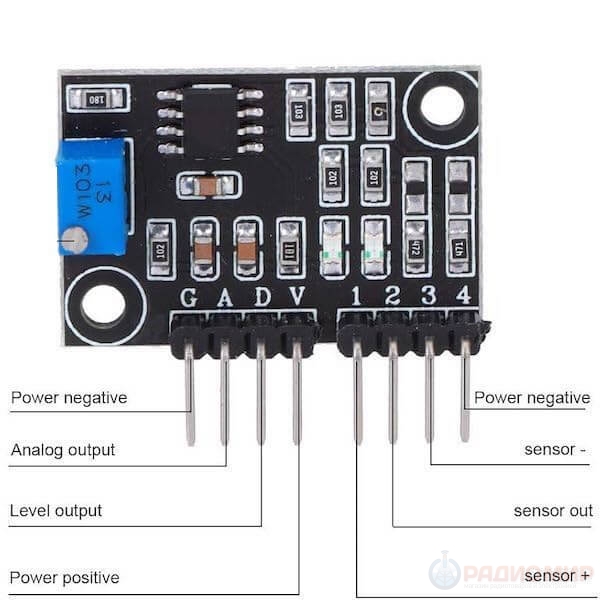

- VCC → 5V
- GND → GND
- A0 → аналоговый вход (A0)
- DO → цифровой вход (для порогового сигнала)
- ❓ Что делает синий потенциометр?
- Он регулирует уровень чувствительности — порог срабатывания цифрового выхода (DO), при котором загорается индикатор D1.
- ❓ Можно ли полностью опускать сенсор в воду?
- Нет, верхняя часть сенсора не влагозащищена. В воду можно погружать только нижнюю часть корпуса.
- ❓ Как освещение влияет на точность?
- Прямой солнечный свет и лампы дневного света излучают волны в диапазоне 500–1050 нм, что может создавать помехи и искажать результаты. Используйте сенсор в тени или закрытом корпусе.
- ❓ Как часто нужно чистить сенсор?
- Рекомендуется периодически очищать корпус и оптическое окно от налёта и загрязнений для сохранения точности измерений.
| Тип | датчик |
|---|---|
| Интерфейсы связи | GPIO, аналоговый |
| Назначение | качество воды / мутность |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
