| Типдатчик | Интерфейсы связиI2C | Назначениетемпература (бесконтактная ИК-термометрия) |
| СовместимостьArduino, ESP8266, ESP32, STM32, Raspberry |
Если обычные датчики температуры не подходят для измерения температуры, на помощь приходит GY-906. Этот компактный инфракрасный термометр измеряет температуру объектов без контакта с ними. Он идеально подходит для Arduino и других микроконтроллеров, а также для быстрых и точных измерений в медицине, электронике и промышленности.
Основные характеристики
- Чип: MLX90614ESF
- Питание: 3–5 В (встроенный LDO-регулятор)
- Интерфейс: I²C (SMBus-совместимый)
- Разрешение измерений: 0.02 °C
- Точность: ±0.5 °C (0–50 °C)
- Диапазон измерений объекта: -70 … +380 °C
- Диапазон измерений собственной температуры: -40 … +125 °C
- Режим сна для экономии энергии
- Малое потребление: 2 мА в активном режиме, 2.5 мА при настройке
- Высокоточная заводская калибровка (медицинский стандарт)
Примеры использования
- Бесконтактный скоростной медицинский термометр
- Измерение температуры радиатора процессора
- Контроль температуры двигателя внутреннего сгорания
- Автоматизация климат-контроля и кондиционеров
- Мониторинг температуры промышленных объектов и бытовой техники

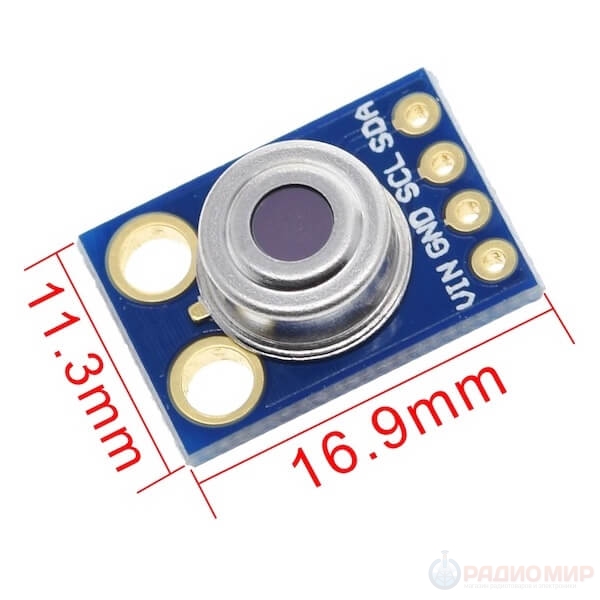

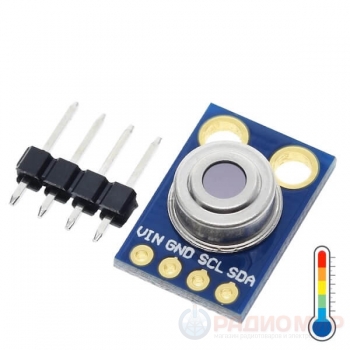

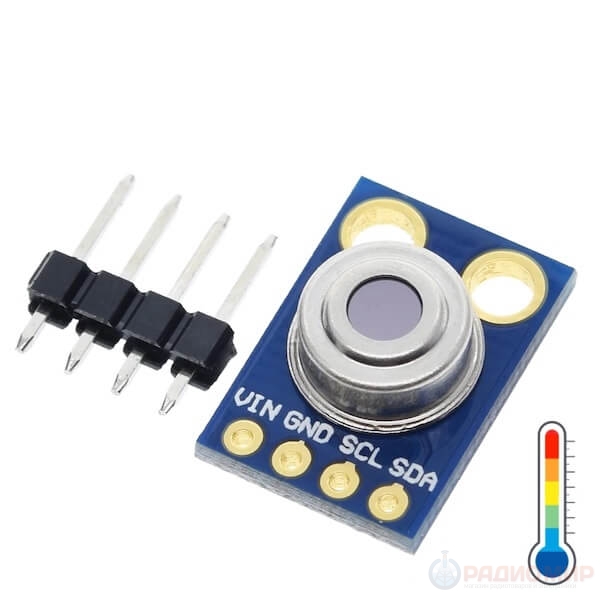

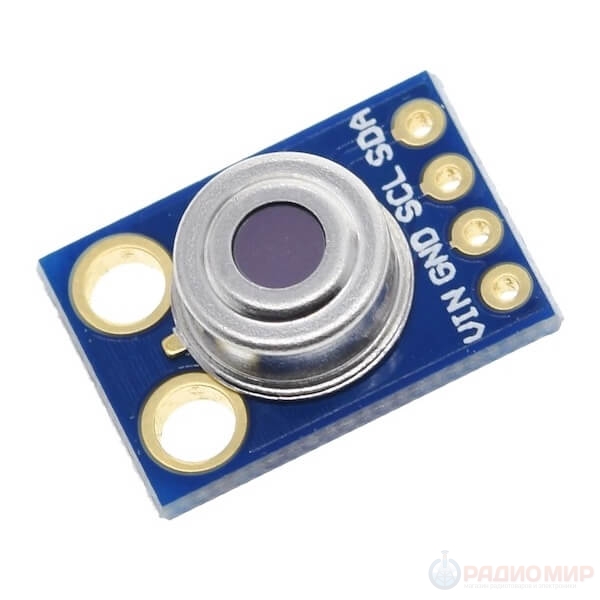

Распиновка и подключение
- VIN – питание 3–5 В
- GND – земля
- SCL – линия тактирования I²C
- SDA – линия данных I²C

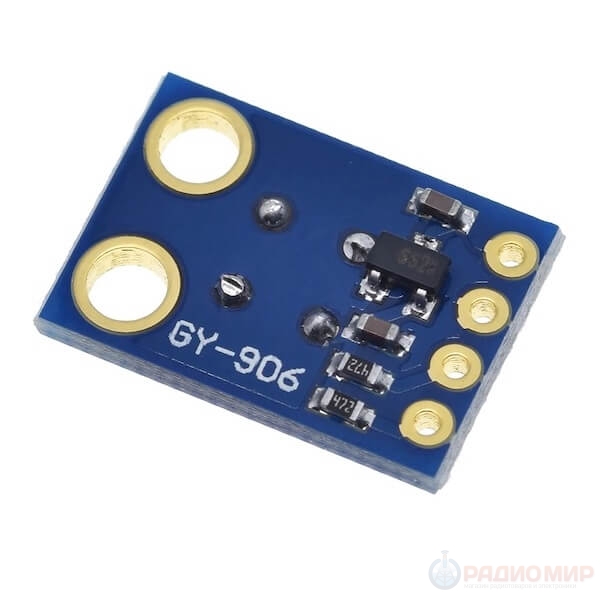

- На плате установлены 10k Pull-up резисторы и перемычки для настройки интерфейса
FAQ
- Можно ли использовать с Arduino? – Да, модуль полностью совместим с Arduino и другими микроконтроллерами через I²C.
- Как измерять температуру? – Подключите питание и линии I²C к контроллеру, направьте датчик на объект, считывайте показания через программу на контроллере.
- Есть ли питание через USB? – Питание подается через VCC/GND 3–5 В. USB напрямую не подключается.
- Можно ли использовать PWM-выход? – Да, модуль поддерживает настраиваемый PWM для непрерывного мониторинга температуры.
- Требуется ли дополнительная калибровка? – Нет, модуль поставляется с высокой точностью калибровки от производителя.
| Тип | датчик |
|---|---|
| Интерфейсы связи | I2C |
| Назначение | температура (бесконтактная ИК-термометрия) |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
