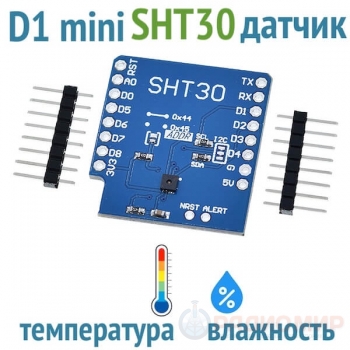

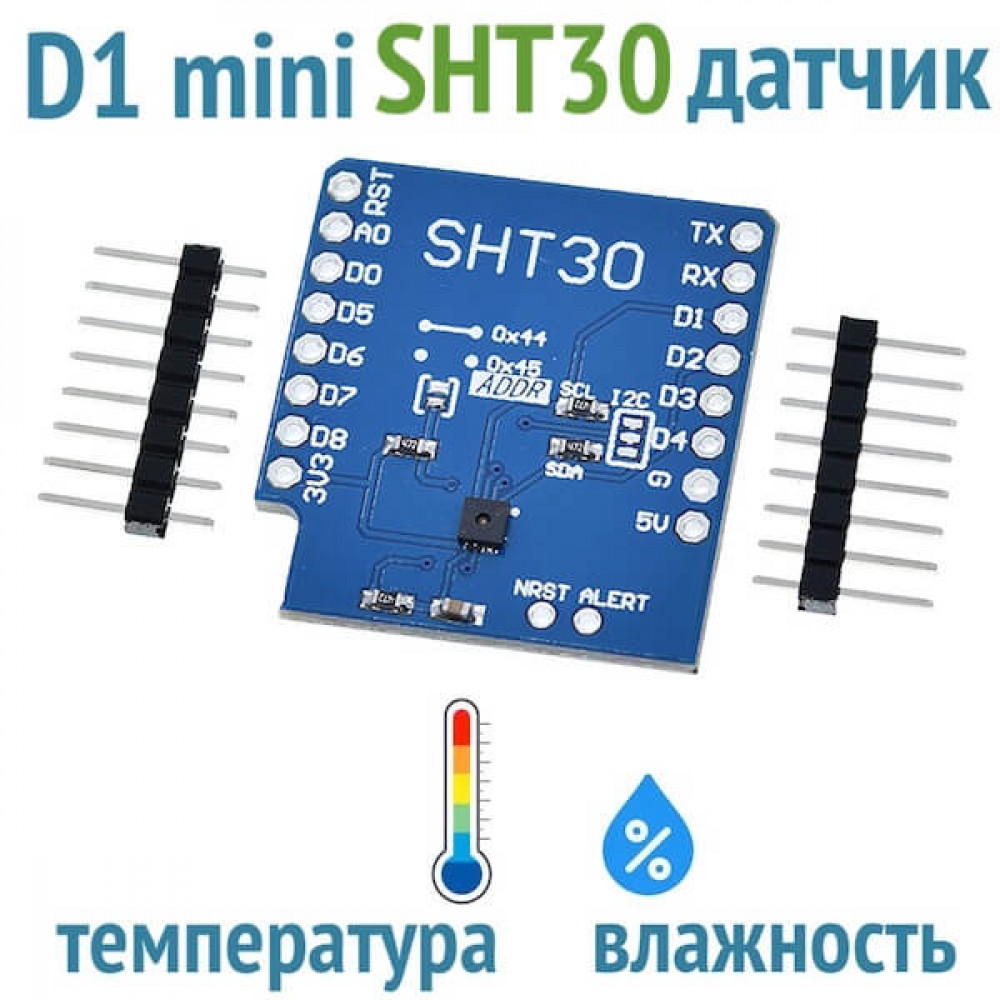

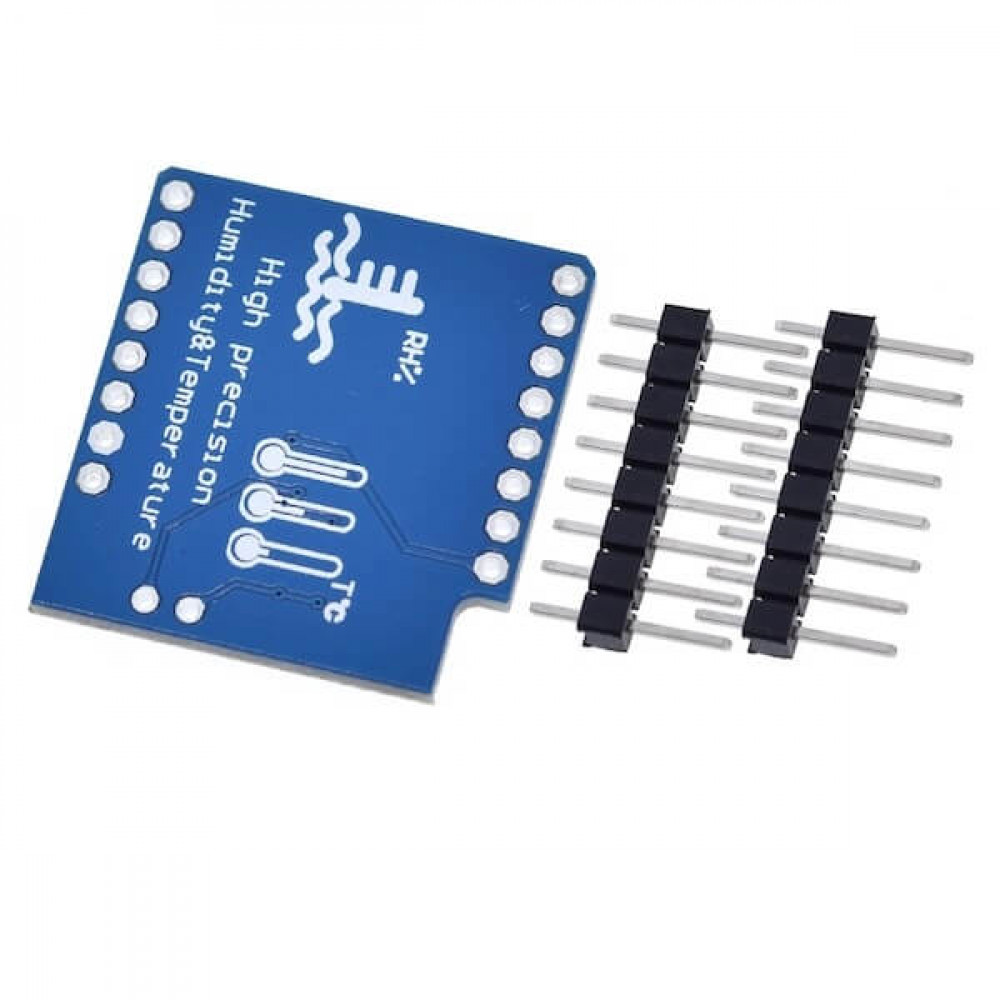

SHT30 Shield для WEMOS D1 mini — цифровой датчик температуры и влажности.
Особенности:
- Оптимальный диапазон работы: температура 5–60°C, влажность 20–80% RH. Длительное использование за пределами этих значений может временно снизить точность и ускорить старение сенсора.
- Перемычка SJ1 (ADDR) позволяет использовать два датчика на одной шине I2C с разными адресами (0x45 по умолчанию, 0x44 при замыкании).
- Функция «Тревожный сигнал» (ALERT) уведомляет о выходе температуры или влажности за заданные пределы. Можно настроить верхние и нижние границы включения и отключения сигнала. ALERT можно подключить к микроконтроллеру, светодиоду или системе климат-контроля для автоматической реакции на изменения условий.
Характеристики:
| Питание | 3.3 В |
| Потребляемый ток | до 10 мА |
| Активные выводы | D1 (SCL), D2 (SDA), 3V3, GND |
| Температура | -40°С…+125°С |
| Погрешность температуры | ±0.3°C (-10°C…+55°C) |
| Влажность | 0…100% RH, шаг 0.05% |
| Погрешность влажности | ±3% |
| Гистерезис | ±0.8% RH при +25°C |
| Интерфейс | I2C (адрес 0x45h / 0x44h) |
| Скорость передачи | до 1 МГц |
| Размер | 28 х 26 x 2.5 мм |
Чем SHT30 отличается от DHT11 и DHT22?
SHT30 — более современный и точный цифровой датчик температуры и влажности по сравнению с DHT11 и DHT22. Он работает быстрее, имеет меньшую погрешность и поддерживает I2C интерфейс, что облегчает подключение к микроконтроллерам. В отличие от DHT11/DHT22, SHT30 поддерживает калибровку, температурную компенсацию и функцию тревожного сигнала.
Как подключить SHT30 к WEMOS D1 mini?
Подключение выполняется через I2C интерфейс:
- SDA — контакт D2
- SCL — контакт D1
- Питание 3.3V — контакт 3V3
- GND — контакт GND
Перемычка SJ1 (ADDR) на плате позволяет изменить адрес I2C. По умолчанию адрес 0x45, при замыкании SJ1 — 0x44. Это полезно, если подключаете несколько датчиков на одной шине.
Как работает функция ALARM / «Тревожный сигнал»?
Датчик SHT30 может автоматически отслеживать превышение или падение температуры и влажности за заданные пределы:
- Задаются верхние и нижние границы с двумя значениями — включение и отключение. Например, верхняя температура: 60°C (включение) и 58°C (отключение).
- При выходе за пределы, уровень сигнала на контакте ALERT меняется (высокий/низкий), а причина события сохраняется в регистре датчика.
- Вывод ALERT можно подключить к микроконтроллеру, светодиоду или транзистору для автоматизации реакции на изменение условий.
Предустановленные границы ALERT:
| Пределы оповещения | Предустановленные настройки | ||
| Физическая величина (RH/T) | Шестнадцатиричное значение | ||
| Верхняя граница | включение | 80% / 60°C | 0xCD33 |
| отключение | 79% / 58°C | 0xC92D | |
| Нижняя граница | отключение | 22% / -9°C | 0x3869 |
| включение | 20% / -10°C | 0x3466 | |
Можно ли использовать датчик при экстремальной влажности или температуре?
Датчик лучше всего работает в диапазоне 5–60°C и 20–80% RH. Продолжительная эксплуатация за пределами этих условий, особенно при высокой влажности, может временно увеличить погрешность и ускорить старение датчика. Например, более 60 часов при влажности >80% может дать погрешность +3% RH.
Как часто можно считывать данные с SHT30?
Частое измерение вызывает нагрев сенсора, что может немного искажать результаты. Чтобы этого избежать, выбирайте разумный интервал между измерениями, например, 1–2 секунды или больше, в зависимости от задачи.
Есть ли готовая библиотека для Arduino IDE?
Да, WeMos выпустили библиотеку WeMos SHT3x Arduino Library, которая упрощает подключение и работу с модулем. С её помощью можно легко считывать температуру и влажность и использовать функцию ALERT.
