TCS3472 модуль распознавания цвета (RGB Sensor TCS3472, I2C)
Код товара: TCS3472
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Датчик определения цвета на базе сенсора TCS34725. Помогает определить цвет предмета в формате RGB, подключается по интерфейсу I2C. Используется в проектах по созданию устройств, для которых требуется определять цвет объектов.
Как это работает.
На измеряемый объект направляется белый свет светодиода, свет отражается от объекта и производится измерение кол-ва красного, зеленого, синего и белого света. Измерение производится с помощью матрицы фотодиодов 3 х 4, которая состоит из красного, зеленого, синего и прозрачного фотодиода. Вся матрица закрыты ИК-фильтром, для минимизации влияния ИК-излучения на показания. Затем показания с выводов фотодиодов преобразуются в 16-битные цифровые значения и доступны к считыванию через шину I2C.

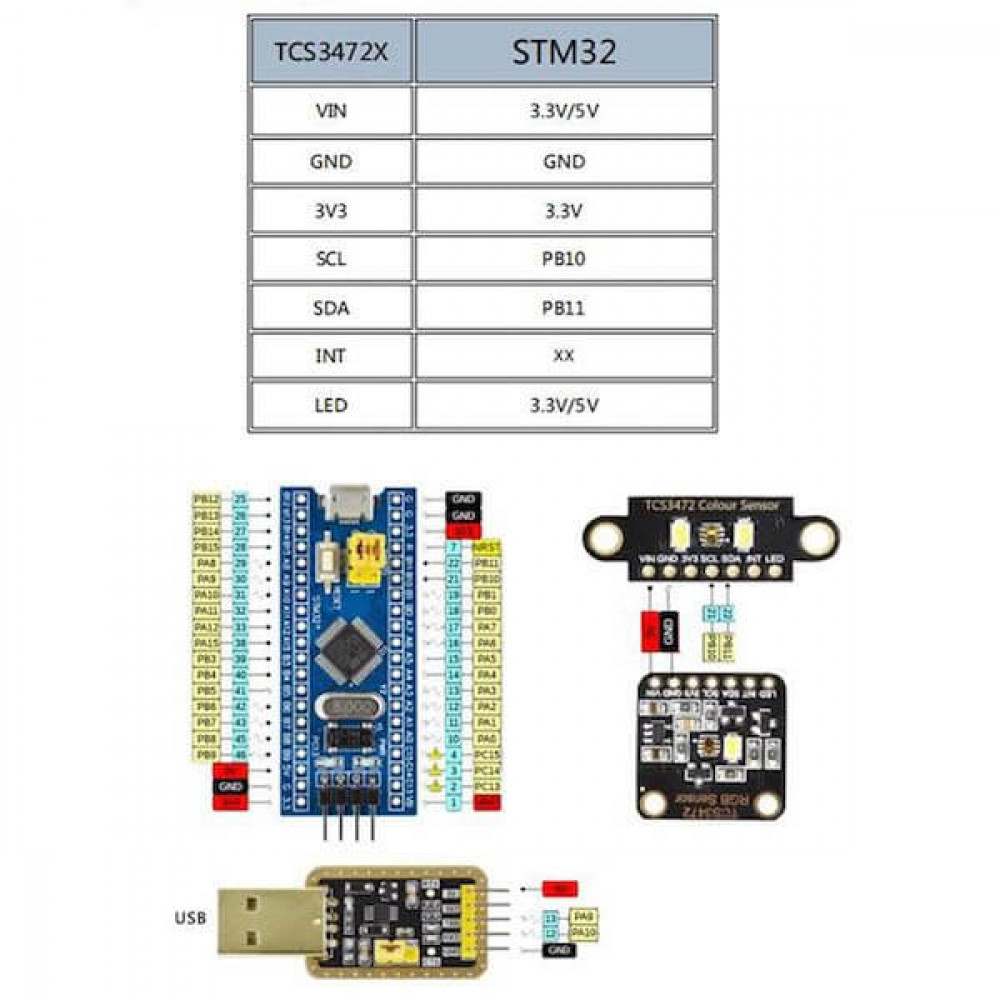

Распиновка
| Вывод | Описание |
|---|---|
| LED | Вход управления LED, всегда включен, чтобы выключить необходимо установить в низкое состояние. |
| INT | Выход прерывания, активный низкий уровень. Выход является открытым коллектором, поэтому требуется подтягивающий резистор. |
| SDA | Линия SDA I2C |
| SCL | Линия SCL I2C- |
| 3V3 | Вывод питания 3,3 В |
| GND | Земля |
| VCC | Питание модуля 3,3...5 В |
Тех. характеристики
- Напряжение питания: 3.3…5 В;
- Потребляемый ток: 235 мкА (сред.), 330 мкА (макс.);
- Промежуток времени для считывания показаний: от 2.4 мс до 700 мс (настраивается);
- Коэффициент усиления: 1x, 4x, 16x, 60x (настраивается);
- Адрес датчика на шине I2C: 0x29.
