DIY набор для пайки: разноцветное LED-сердце (32 диода)

DIY набор для пайки: разноцветное LED-сердце (32 диода)
В наличии 178 178 р.
Доступность: В наличии
Код товара: K03-06
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

DIY Electronic Kit Heart Shape Colorful — набор для пайки в форме сердца с 32 разноцветными LED. Подходит для новичков и энтузиастов электроники. Отличный подарок.
Комфортные цены
Внимательный сервис
Самовывоз

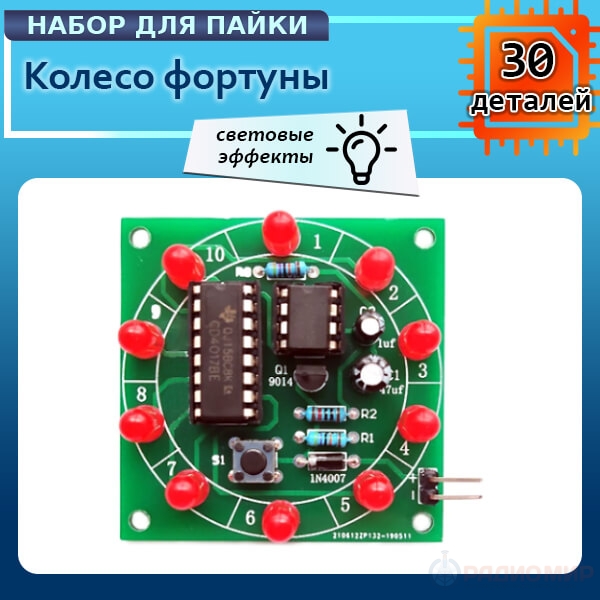

Комплект для самостоятельной сборки электронного «колеса фортуны» с 10 светодиодами. При нажатии на кнопку, светодиоды начинают поочерёдно мигать, скорость постепенно снижается, пока не остановится на случайном светодиоде. Если остановка совпадает с выбором игрока – «выигрыш».

Принцип работы: Схема состоит из генератора импульсов на NE555 и десятиричного счетчика CD4017. При нажатии кнопки S1 транзистор Q1 открывается, NE555 выдаёт импульсы, CD4017 поочередно активирует светодиоды. После отпускания кнопки Q1 закрывается постепенно благодаря разрядке конденсатора C2, замедляя вращение светодиодов до остановки. R2 регулирует скорость движения, а C1 – время до остановки.

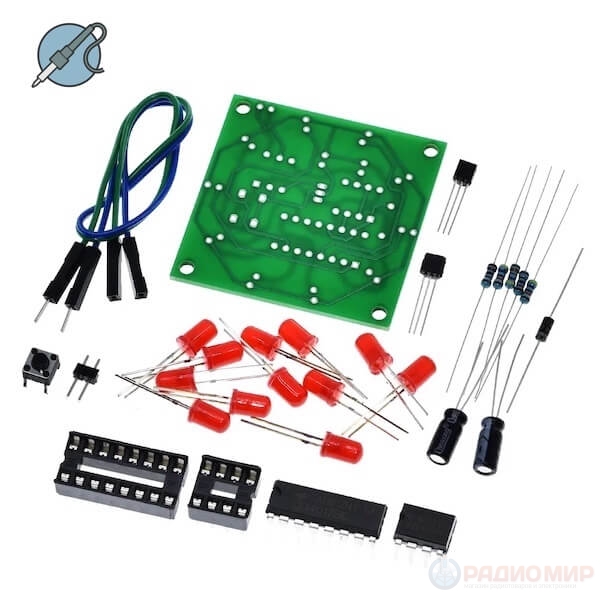

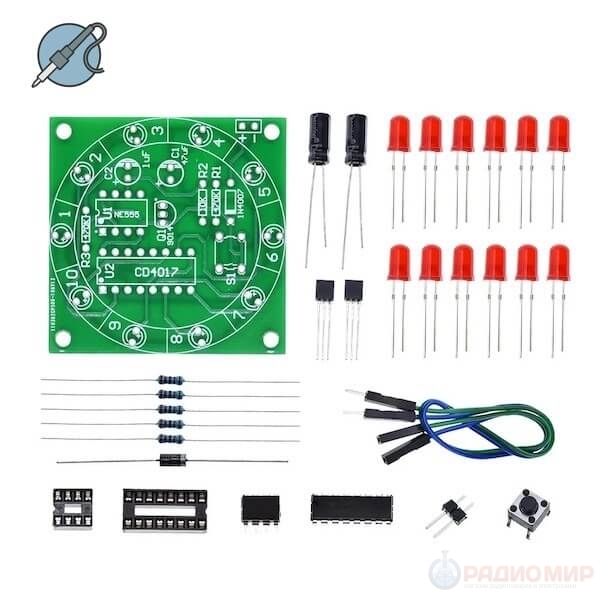

Комплектация:

  • Резисторы: 10 kΩ (R2 + 1 про запас), 470 kΩ (R1, R3 + 1 про запас)
  • Конденсаторы: 47 μF (C1), 1 μF (C2)
  • Светодиоды F5 красного цвета (D1–D10 + 2 про запас)
  • Держатели: DIP8 (U1), DIP16 (U2)
  • Микросхемы: NE555 (U1), CD4017 (U2)
  • Диод 1N4007 (D1)
  • Транзистор 9014 (Q1 + 1 про запас)
  • Кнопка S1
  • Штыревой разъём 5-pin
  • Провода
  • Печатная плата PCB

Инструкция по сборке: Сначала припаять резисторы, затем конденсаторы с учётом полярности (электролитический C1 – длинная ножка плюс), затем диод и транзистор. Далее установить светодиоды с правильной полярностью (длинная ножка = плюс), микросхемы в держатели с соблюдением выемки, кнопку и разъёмы. После пайки проверить отсутствие коротких замыканий и правильность установки всех компонентов.

Примечание по резисторам: 4-кольцевые резисторы: 1-й и 2-й кольца цифры, 3-й множитель, 4-й – допуск. 5-кольцевые: 1–3 кольца цифры, 4-й множитель, 5-й допуск. Пример: 270 × 10k = 2.7 MΩ ±1%.

Технические характеристики:

  • Напряжение питания: 3–6 V DC
  • Количество светодиодов: 10
  • Регулировка скорости: резистор R2
  • Время остановки: конденсатор C1
  • Размер платы: 47.8 х 47.8 мм

FAQ – Часто задаваемые вопросы:

  • Можно ли подключить больше светодиодов, чем предусмотрено? Теоретически да, но для стабильной работы схемы потребуется дополнительная настройка частоты и напряжения.
  • Можно ли использовать его как электронные кости? Да, нужно просто назначить каждому светодиоду значение числа, а остановка будет случайной.
  • Почему светодиоды сначала все мигают одновременно? Это создаёт визуальный эффект высокой скорости: генератор NE555 выдаёт быстрые импульсы, и светодиоды кажутся горящими одновременно.
  • Можно ли использовать солнечную батарею? Да, если напряжение стабильно 3–6 V DC и достаточно для работы всех компонентов.
  • Можно ли модифицировать набор для музыкального светового шоу? Да, светодиоды можно подключить к дополнительным схемам или микроконтроллеру для синхронизации с музыкой.
  • Что будет, если случайно перепутать полярность конденсатора? Электролитический конденсатор может выйти из строя или вызвать короткое замыкание; плату нужно проверить перед подачей питания.

Пошаговая инструкция по сборке:

Шаг 1. Подготовка

  • Подготовьте рабочее место: хорошее освещение, паяльник с тонким жалом, пинцет, кусачки для выводов компонентов.
  • Убедитесь, что все компоненты соответствуют списку (светодиоды, резисторы, конденсаторы, микросхемы, диоды, транзистор, кнопка, плата PCB).
  • Ознакомьтесь с платой: на ней нанесены обозначения компонентов (R1, C1, D1 и т.д.).

Шаг 2. Установка резисторов

  • Сначала припаять резисторы: это проще всего делать на ровной плате.
  • Проверьте значения: R1, R3 — 470 kΩ; R2 — 10 kΩ.
  • Вставьте резисторы в соответствующие отверстия и припаяйте.
  • Аккуратно обрежьте лишние концы ножек.

Шаг 3. Установка конденсаторов

  • Керамический конденсатор 1 μF (C2): полярность не важна, вставьте в соответствующее место.
  • Электролитический конденсатор 47 μF (C1): длинная ножка = «+», короткая = «-».
  • Припаяйте и обрежьте лишние выводы.

Шаг 4. Установка диода и транзистора

  • Диод 1N4007 (D1): белая полоска соответствует горизонтальной полоске на плате.
  • Транзистор 9014 (Q1): ориентируйте ножки согласно схеме на плате.
  • Припаяйте компоненты.

Шаг 5. Установка светодиодов

  • Все светодиоды имеют полярность: длинная ножка = «+» (анод), короткая = «-» (катод).
  • На плате положительный контакт отмечен знаком «+».
  • Вставьте 10 светодиодов по кругу, припаяйте и подрежьте лишние ножки.

Шаг 6. Установка микросхем

  • Вставьте NE555 в 8-pin держатель (U1), убедившись, что выемка совпадает с выемкой на плате.
  • Вставьте CD4017 в 16-pin держатель (U2), выемка на чипе = выемка на плате.
  • Не припаивайте микросхемы сразу, если используете держатели — сначала проверьте сборку других компонентов.

Шаг 7. Установка кнопки и разъёмов

  • Вставьте кнопку S1 в соответствующее место.
  • Вставьте штыревой разъём 5-pin для подключения питания или внешних устройств.

Шаг 8. Проверка

  • Осмотрите пайку: нет ли коротких замыканий и холодных пайок.
  • Убедитесь, что все компоненты стоят правильно, соблюдена полярность.

Шаг 9. Подключение питания

  • Подключите VCC к положительному полюсу, GND к отрицательному.
  • Напряжение питания: 3–6 V DC.
  • Не используйте power bank — он может автоматически отключить питание.

Шаг 10. Тестирование

  • Нажмите кнопку S1.
  • Светодиоды должны начать поочередно мигать с высокой скоростью.
  • Скорость постепенно замедляется и останавливается на случайном светодиоде.
  • Если остановка совпадает с выбранным игроком светодиодом — «выигрыш».

Советы:

  • Если скорость вращения слишком высокая или медленная, подберите резистор R2.
  • Время остановки регулируется конденсатором C1.
