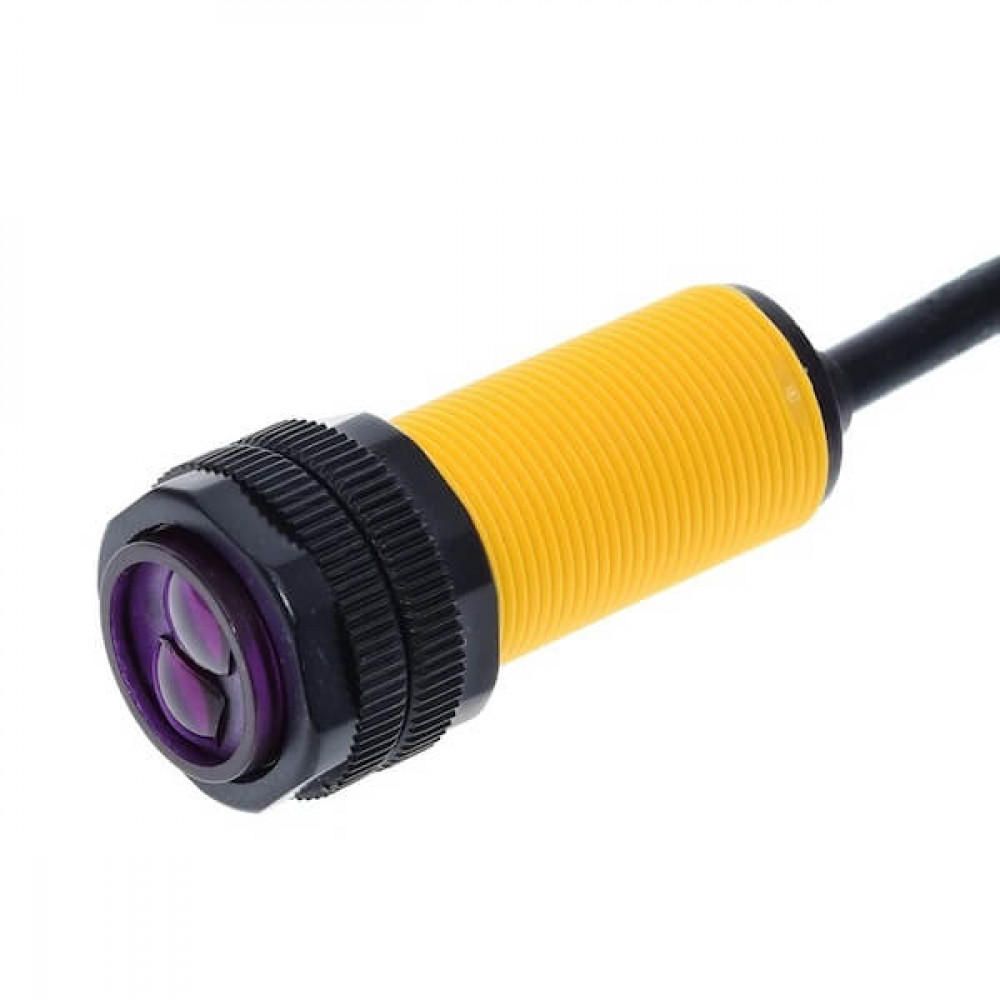

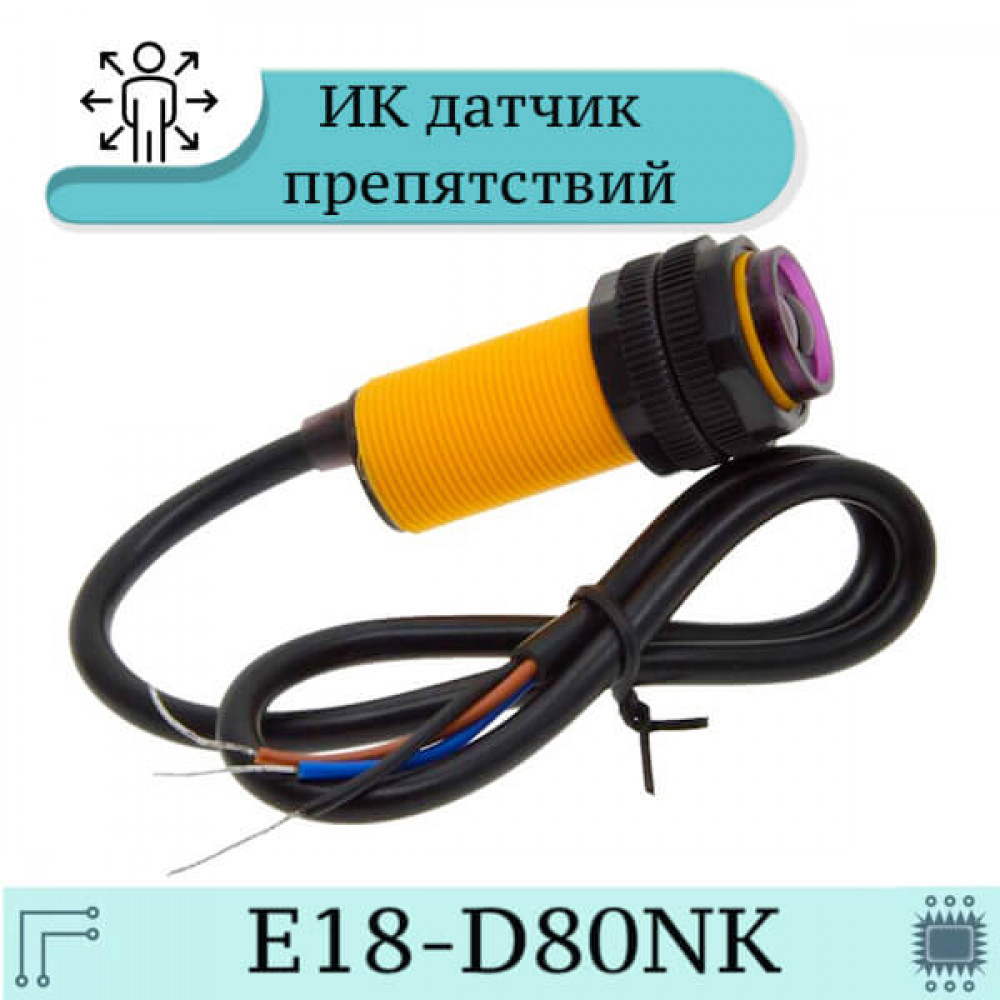

E18-D80NK - инфракрасный датчик препятствий для обнаружения объектов или преград на расстоянии от 3 до 80 см. Используется в роботизированных, охранных системах, парктрониках.
Как это работает.
Датчик состоит из ИК излучателя и приемника. Датчик излучает инфракрасные лучи, и если на пути встречается объект (препятствие), луч отражается от его поверхности, а приемник фиксирует это отражение. В результате датчик определяет наличие препятствия в заданной зоне. Если же в зоне обнаружения объект отсутствует, инфракрасный луч не отражается, и датчик регистрирует отсутствие препятствия.
Тех характеристики:
| Напряжение |
3,0...5,5 В DC |
| Ток |
25 мА если нет препятствий, 100 мА если есть. |
| Диапазон срабатывания датчика |
от 3 до 80 см (настраивается при помощи подстроечного резистора) |
| Тип, состояние выхода |
нормально открытый NPN-NO (Normal Open) |
| Время реакции |
2 мс |
| Угол обзора |
< 15 ° |
| Размеры | 50 x 23 мм, провод 450мм |
| Контакты |
черный - сигнал; коричневый - +5В; синий - общий |

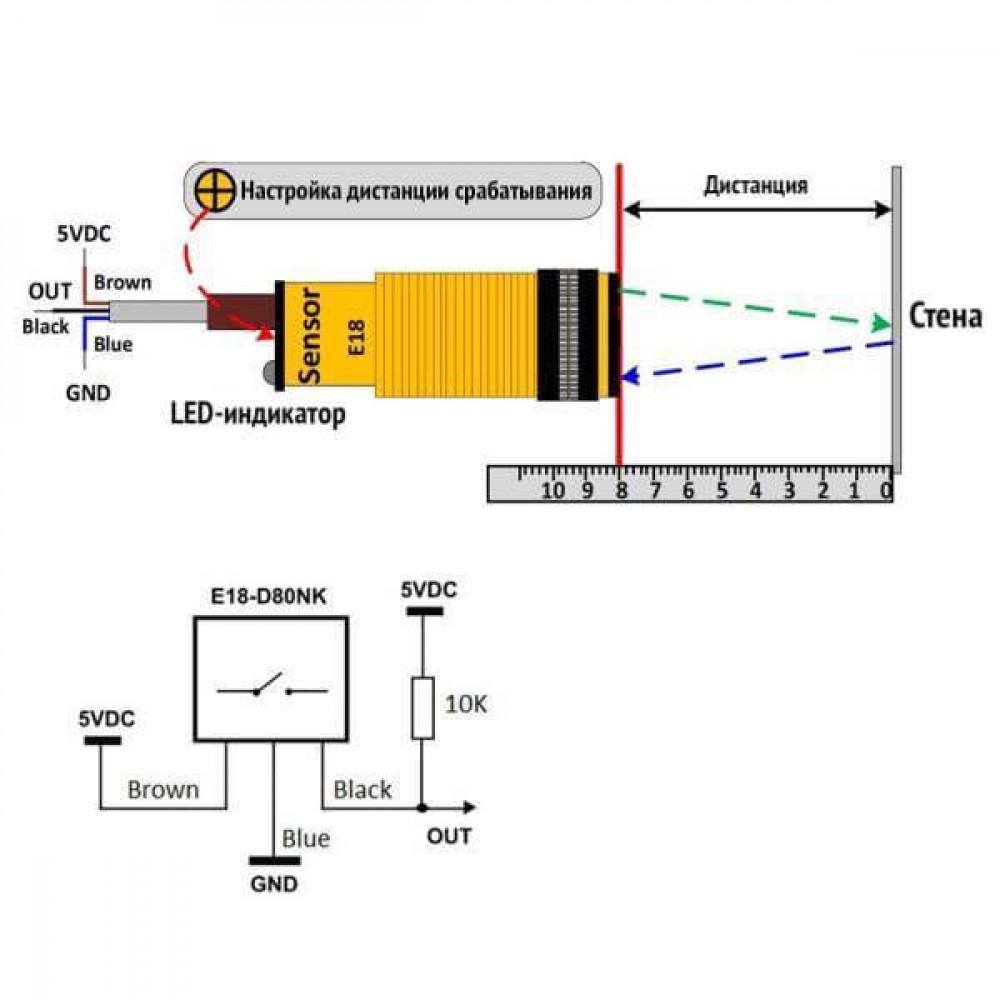

Настройка дистанции
Для настройки дистанции – крутить винт против часовой стрелки для уменьшения зоны видимости, по часовой – для увеличения. В отличии от ультразвукового датчика расстояния он не показывает расстояние до препятствия, а только сообщает есть ли препятствие в зоне видимости. При отсутствии препятствий на сигнальный провод подаётся сигнал высокого уровня, при появлении препятствия – низкий.
| Тип | датчик |
|---|---|
| Интерфейсы связи | GPIO |
| Назначение | препятствие / расстояние |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
