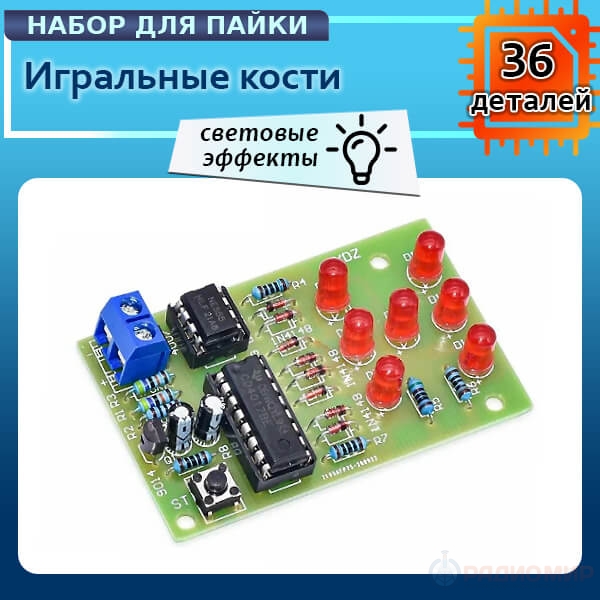

Этот набор для пайки имитирует обычные игральные кости, но в электронном виде. При нажатии кнопки запускается генератор, и 7 красных светодиодов начинают быстро мигать, отображая разные точки от 1 до 6. Когда кнопку отпускают, мигание постепенно замедляется, и остаётся случайное значение — как при броске настоящего кубика. Отличный проект для практики пайки, обучения электронике и просто для развлечения.
Параметры набора:
- Рабочее напряжение: 4.5–5 В
Как это работает:
Кнопка запускает генератор импульсов на NE555, а счётчик CD4017 по очереди включает светодиоды. Когда кнопку отпускают, конденсатор C2 разряжается постепенно, частота импульсов замедляется и движение "точек" останавливается. В итоге остаётся одно случайное значение — результат «броска».

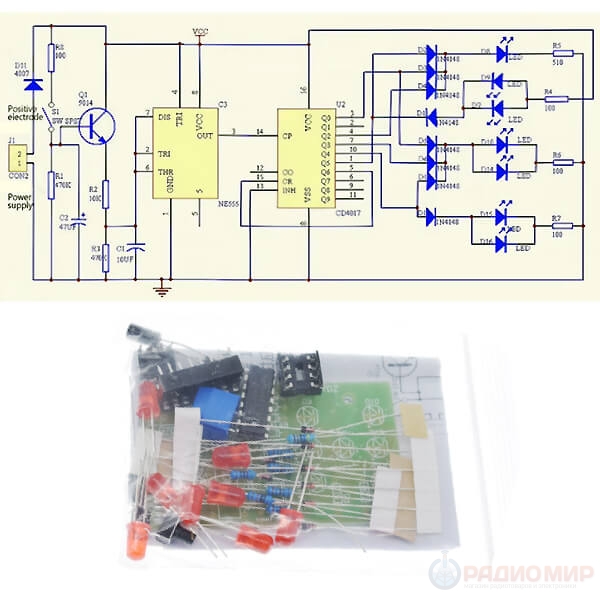

Принцип работы схемы:
- NE555 с внешними элементами образует генератор импульсов.
- Счётчик CD4017 распределяет сигналы по светодиодам.
- Q1 (транзистор) и конденсатор C2 обеспечивают плавное замедление после отпускания кнопки.
- R2 регулирует скорость переключения светодиодов.
- C2 задаёт время, за которое «кубик» останавливается.

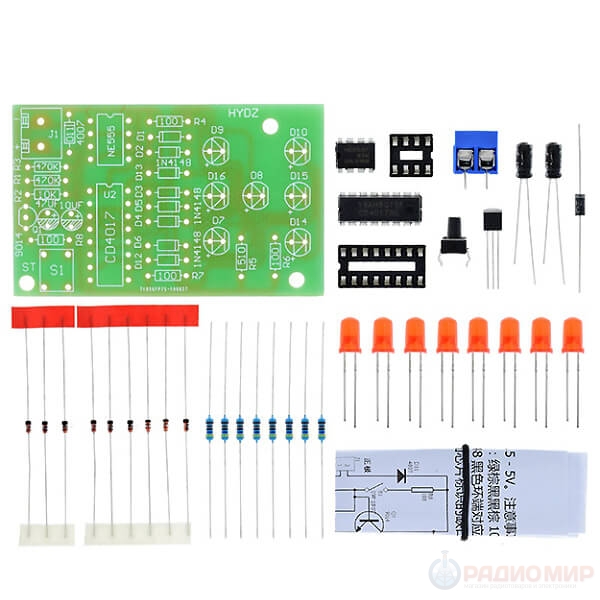

Комплектация:

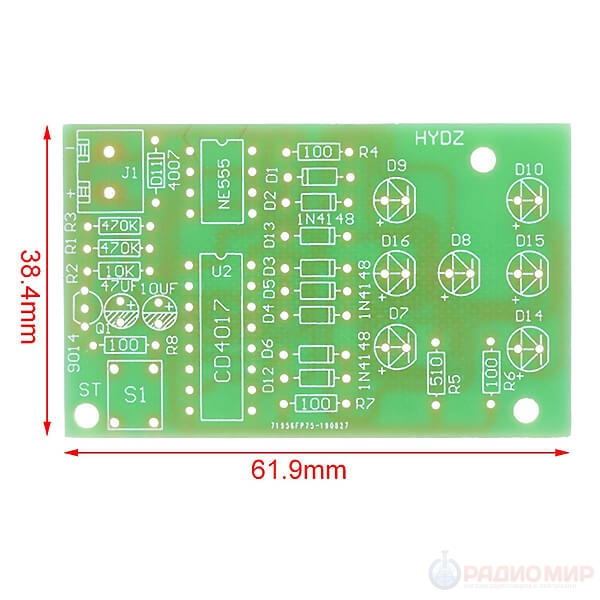

- Печатная плата - 1 шт.
- Резистор 470K 0.25W — 2 шт.
- Резистор 10K 0.25W — 1 шт.
- Резистор 510 Ом 0.25W — 1 шт.
- Резистор 100 Ом 0.25W — 4 шт.
- Диод 1N4007 — 1 шт.
- Электролитический конденсатор 25V 10µF — 1 шт.
- Электролитический конденсатор 25V 47µF — 1 шт.
- Транзистор 9014 — 1 шт.
- Кнопка 16×6 мм — 1 шт.
- Светодиоды красные 5 мм — 8 шт. (+1 запасной)
- Диоды 1N4148 — 9 шт. (+1 запасной)
- 8-контактная панель для микросхемы — 1 шт.
- 16-контактная панель для микросхемы — 1 шт.
- Микросхема NE555 (DIP) — 1 шт.
- Микросхема CD4017 (DIP) — 1 шт.
- Клеммная колодка KF301-2 - 1 шт.
FAQ:
- Вопрос: Можно ли изменить скорость мигания?
Ответ: Да, скорость задаёт резистор R2. Подбирая номинал, можно сделать переключения быстрее или медленнее. - Вопрос: Подходит ли набор для новичков?
Ответ: Да, элементы крупные и схема простая, отлично подходит для обучения пайке и основам электроники. - Вопрос: Можно ли питать от USB?
Ответ: Да, т.к. рабочее напряжение 5 В.
-
