| Типдатчик | Интерфейсы связиUART | Назначениебиометрия / идентификация |
| СовместимостьArduino, ESP8266, ESP32, STM32, Raspberry |

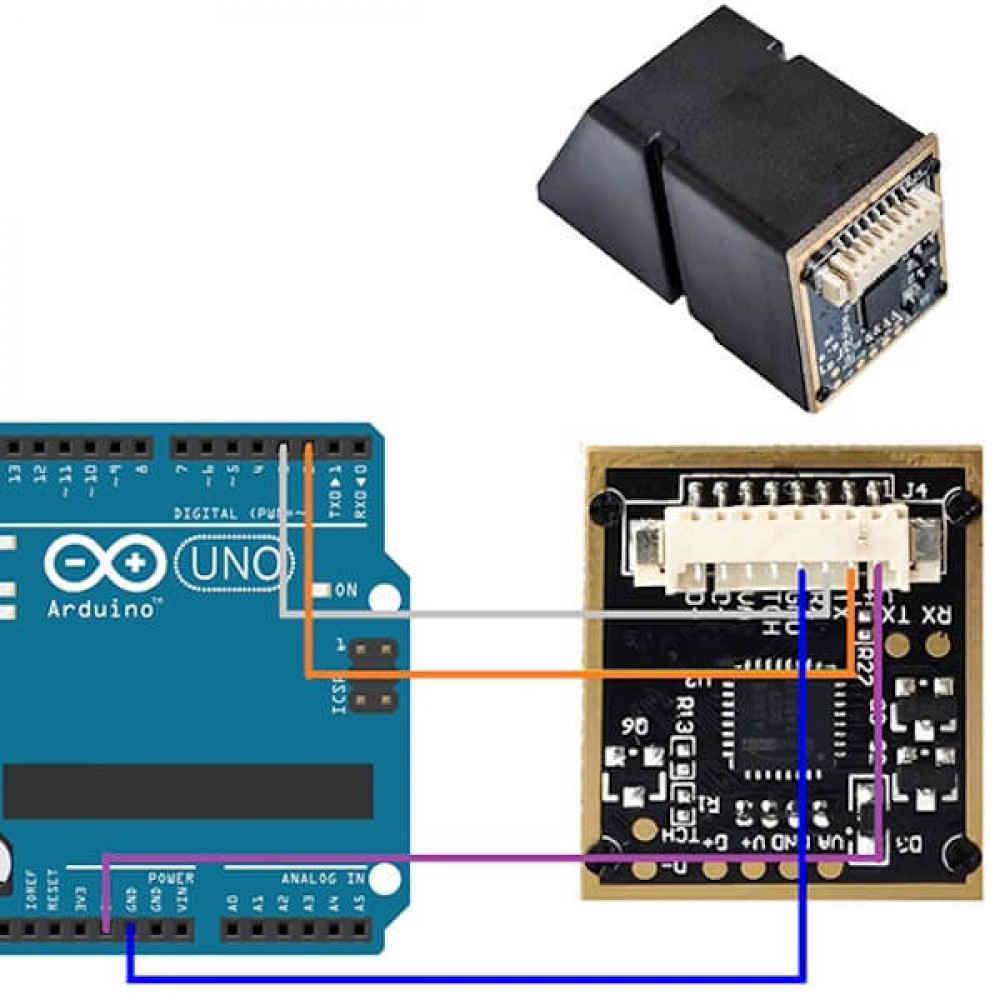

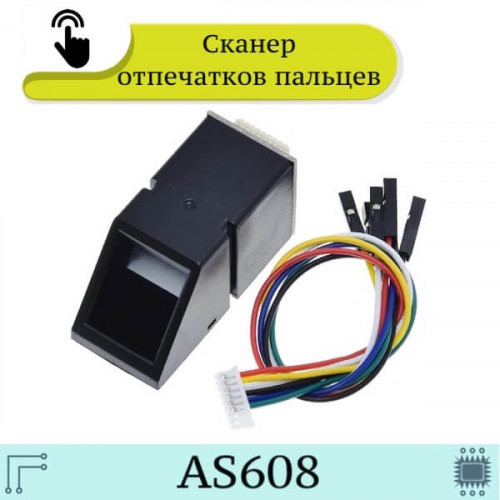

Сканер отпечатков пальцев AS608 позволяет удобно организовать доступ в помещение с помощью биометрии. Модуль оснащен чипом, который анализирует полученное изображение отпечатка и сверяет его с заранее сохраненными данными. Сканер подключается к Ардуино. Кроме того, с помощью специального ПО можно просматривать снимки отпечатков на ПК.
Как работает модуль
1. Обработка отпечатков пальцев включает два основных процесса:
1. Запись отпечатков в память сенсора и присвоение уникального идентификатора каждому отпечатку.
2. Сопоставление отпечатка – сравнение нового отпечатка с ранее сохраненными.
Процесс сопоставления отпечатка делится на два режима:
• Режим 1:1 (Fingerprint Comparison Mode) – сравнение отпечатка с конкретным сохраненным образцом.
• Режим 1:N (Fingerprint Search Mode) – поиск совпадения среди всех сохраненных отпечатков в базе.
2. При регистрации отпечатка пальца пользователь должен дважды приложить палец к сканеру. Изображение отпечатка обрабатывается два раза, затем создается итоговый шаблон, который сохраняется в памяти модуля.
3. Когда пользователь сканирует палец для проверки, происходит следующее:
1. Полученное изображение обрабатывается и передается в модуль.
2. Отпечаток сравнивается с ранее сохраненными данными:
• Если сравнение выполняется с конкретным шаблоном, это режим 1:1.
• Если сравнение идет со всеми шаблонами, это режим 1:N.
3. Если отпечаток найден в базе, модуль сообщает об успешном результате, в противном случае — отказ в доступе.
Параметры:
- Разрешение: 500 dpi
- Обьем памяти: до 127 отпечатков
- Потребляемый ток: менее 60 мА
- Напряжение питания: 3,3 В
- Время обработки изображения отпечатка пальца: менее 1 секунды
- Площадь окна сбора отпечатков пальцев: 15 x 18 мм
- Интерфейс связи: USB/UART

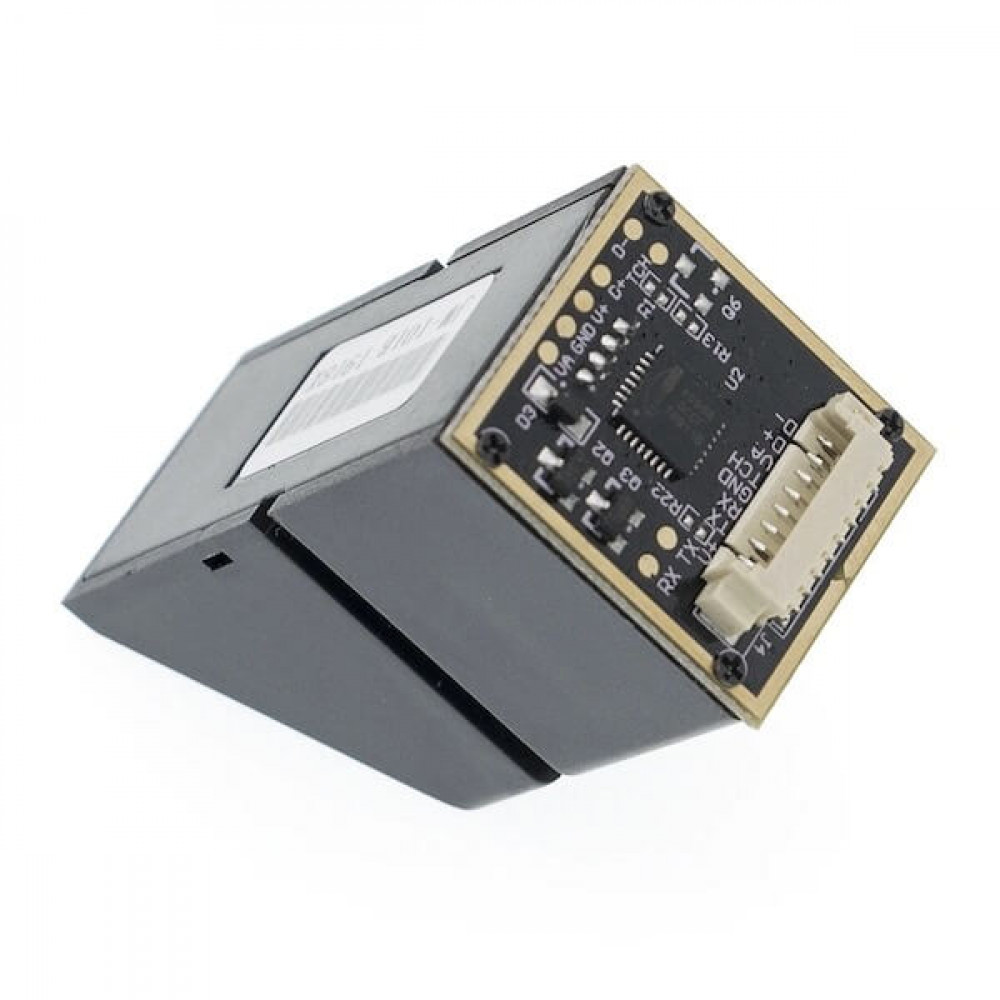

Основные элементы устройства:
• Разъем интерфейса кабеля (6P) – соединение с внешними устройствами.
• Чип AS608 – основной процессор модуля, выполняющий обработку отпечатков.
• Окно считывания отпечатков пальцев – сенсорная поверхность, регистрирующая изображение отпечатка.

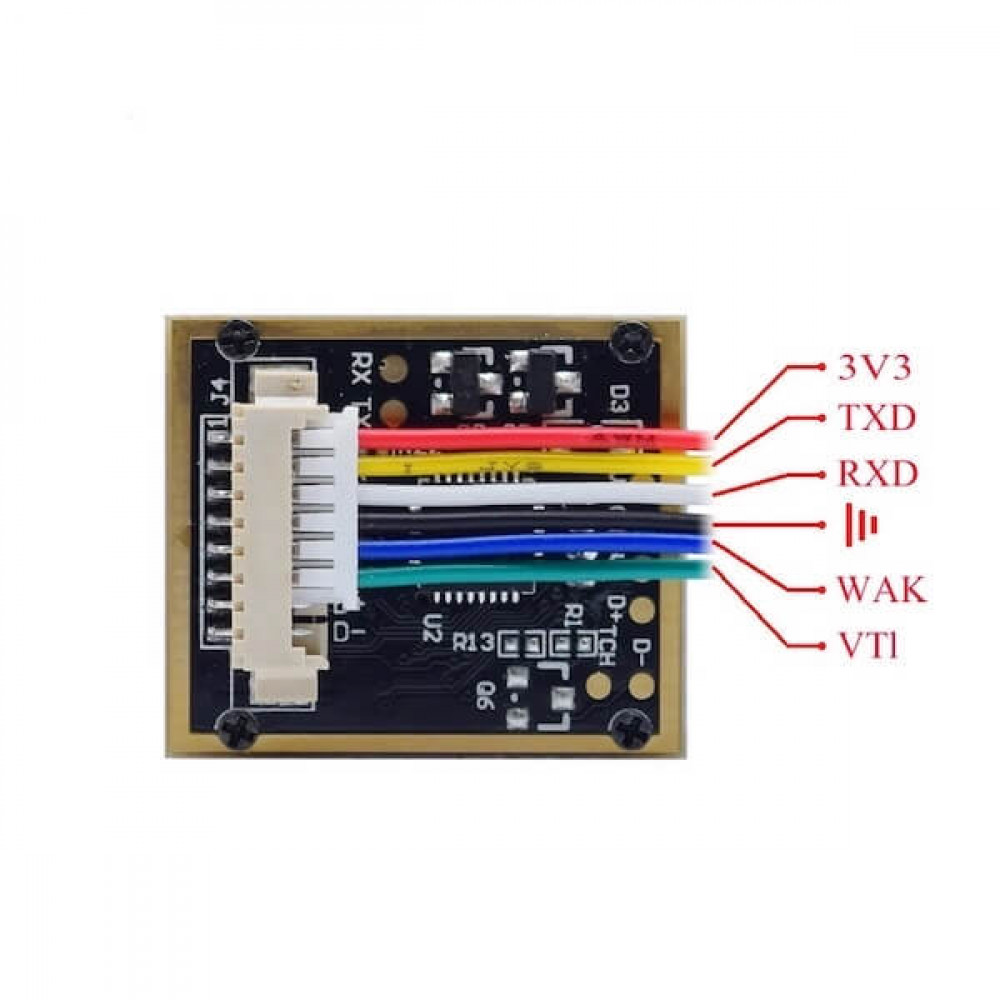

Назначение выводов разъема:
• 3V3 – питание (3,3 В).
• TXD – передача данных (UART).
• RXD – прием данных (UART).
• | | – заземление (GND).
• WAK – сигнал пробуждения устройства.
• VTI – входной управляющий сигнал.
| Тип | датчик |
|---|---|
| Интерфейсы связи | UART |
| Назначение | биометрия / идентификация |
| Совместимость | Arduino, ESP8266, ESP32, STM32, Raspberry |
-
