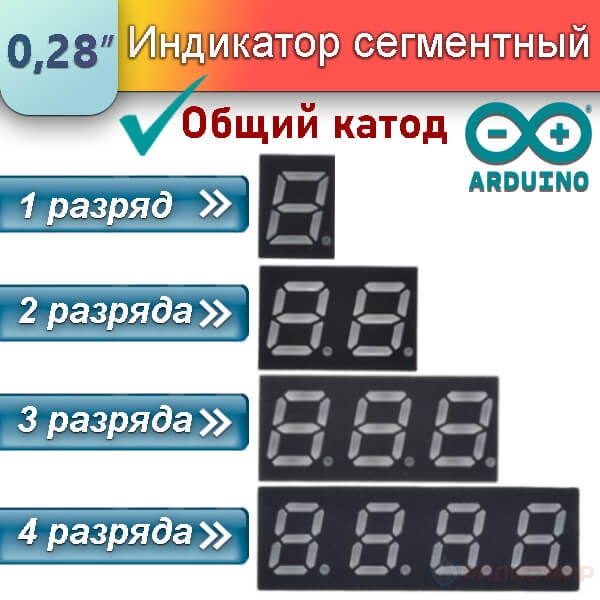

Сегментный индикатор 0.28" (серия AS, 1–4 разряда, общий катод)
Код товара: M08-01, M06-01, M04-01, M02-01, 2821AS
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Яркий и компактный 0.28" 7-сегментный LED-дисплей отлично подходит для цифровой индикации в DIY-проектах, измерительных приборах и панелях управления.
- Высота цифры: 7 мм (0,28")

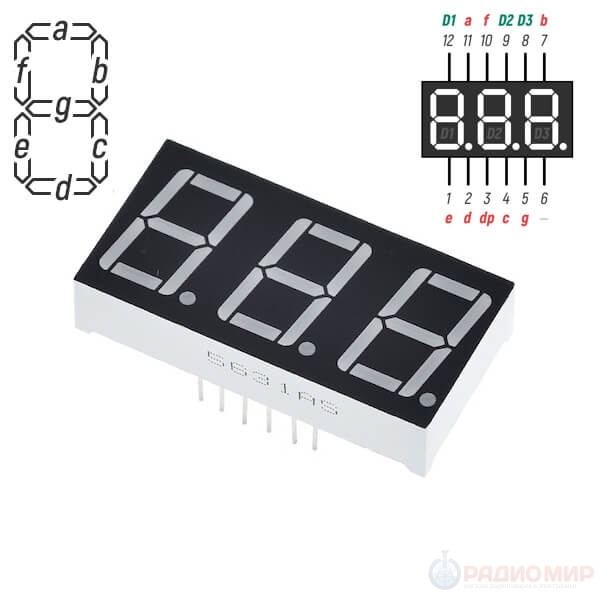

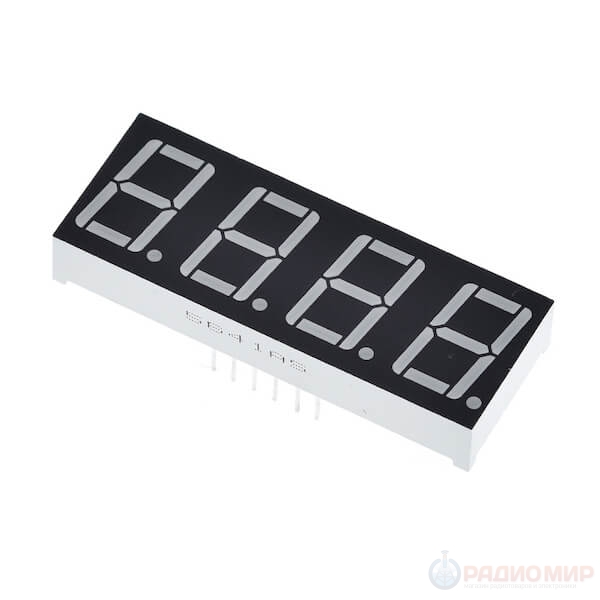

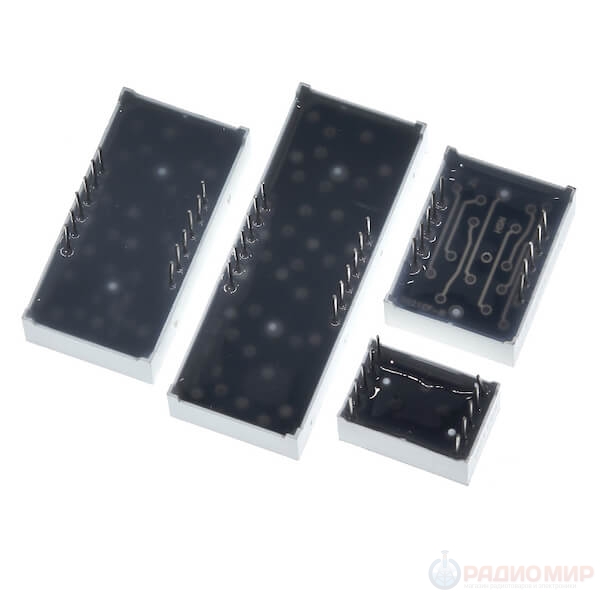

- Количество разрядов: 1, 2, 3 или 4 (можно выбрать при оформлении заказа)
- Цвет свечения: красный
- Рабочее напряжение сегмента: ~1.8–2.2 В
- Рабочий ток сегмента: 5–20 мА (в зависимости от режима)
Дополнительная информация
7-сегментный цифровой LED индикатор – это устройство отображения, состоящее из семи светодиодов, расположенных в форме цифры «8». Управляя включением и выключением отдельных сегментов, можно выводить цифры от 0 до 9, а также некоторые буквы и символы.
Общий катод (CC): электрически все катоды сегментов соединены в один общий вывод, а каждый анод управляется отдельно (a, b, c, d, e, f, g + точка dp). Для засветки сегмента на его анод подаётся «плюс», общий вывод подключается к GND.
Простота использования: цифровые индикаторы можно подключать напрямую к микроконтроллеру (Arduino, STM32, ESP и др.). Для многозначных индикаторов часто применяются специальные драйверы (например, MAX7219), позволяющие экономить выводы микроконтроллера.
FAQ — ответы на частые вопросы
Что такое «общий катод»?
В индикаторе с общим катодом (CC) все «минусы» сегментов соединены вместе и идут на GND. Чтобы зажечь сегмент, на его вывод подают «плюс» через ограничительный резистор.
Насколько яркий дисплей? Видно ли его днём?
Яркость зависит от тока сегментов и способа управления (статический режим или мультиплекс). При мультиплексе яркость ниже из-за скважности — при необходимости увеличьте ток в допустимых пределах или используйте драйвер с токовой стабилизацией.
Как подключить?

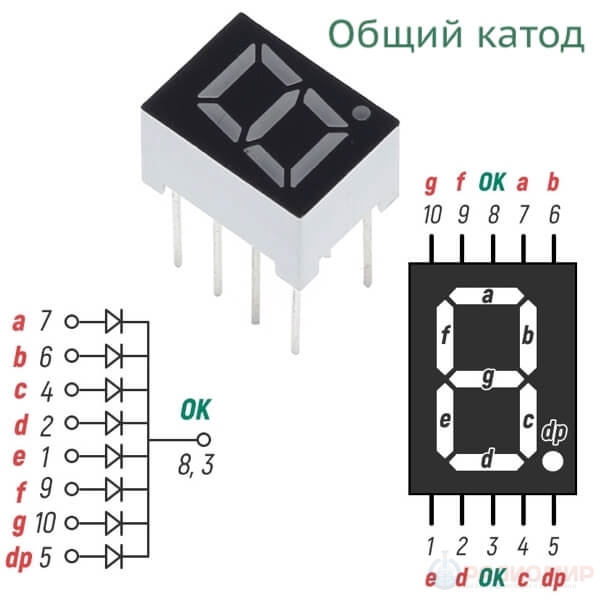

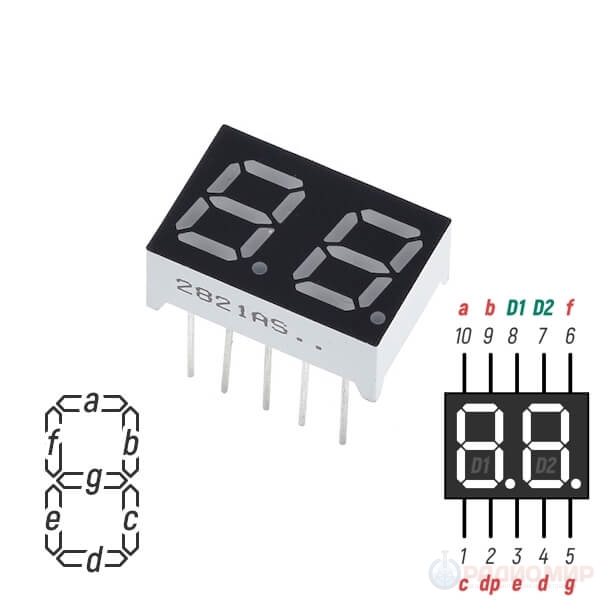

У индикатора 10 ножек. Две из них (выводы 3 и 8) — это общий катод, их подключают к «земле» (GND). Остальные ножки отвечают за сегменты (a, b, c, d, e, f, g). Чтобы включить сегмент, на его вывод подают «плюс» через резистор (обычно 220–330 Ом). Нумерация выводов идёт против часовой стрелки, начиная с нижнего левого угла корпуса (сторона с маркировкой модели указывает низ).
Чем «общий катод» отличается в подключении от «общего анода»?
В CC общий вывод идёт на GND, логика управления — «подаём + на сегмент». В CA общий — Vcc, логика — «подаём − на сегмент». Драйверы и примеры кода часто завязаны на конкретный тип, не путайте их.
Можно ли питать индикатор напрямую от 5 В без драйвера?
Напрямую — нет. Каждый сегмент — это светодиод, ему нужен ограничительный резистор или специализированный драйвер. Прямое подключение к 5 В без ограничения тока выведет сегмент из строя.
Подходит ли размер 0.28" для настенных проектов?
0.28" — компактный формат, оптимален для приборных панелей, портативных устройств и макетов на столе. Для настенного чтения с расстояния лучше выбирать 0.56" и крупнее.
| Основные характеристики | |
| Особенности модуля | Дисплей |
