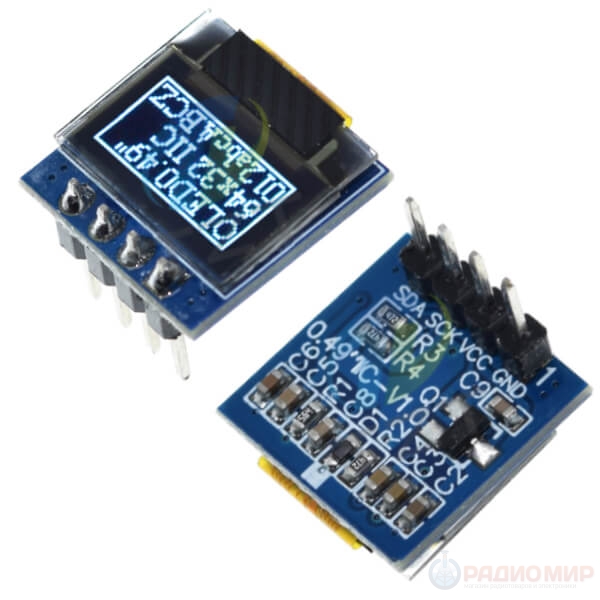

0.49-дюймовый OLED модуль дисплея с разрешением 64×32 точек на контроллере SSD1306 представляет собой компактный монохромный экран с положительным отображением. Интерфейс I2C/IIC обеспечивает лёгкое подключение к Arduino, AVR и STM32 для проектов DIY и встраиваемых систем.
Модуль работает от питания 3.3–5 В, имеет встроенный драйвер SSD1306 с генерацией внутреннего напряжения DC/DC. Дисплей поддерживает рабочую температуру от -40 до +85 °C и температурное хранение от -40 до +85 °C.
Компактные размеры модуля (12 × 17 × 11.3 мм) и эффективная область 9.2 × 5.18 мм делают его идеальным для миниатюрных устройств, переносной электроники и носимых проектов. OLED не требует подсветки, что обеспечивает низкое энергопотребление и длительный срок службы.
Характеристики
- Диагональ: 0.49"
- Разрешение: 64 × 32 точки
- Контроллер: SSD1306
- Интерфейс: I2C/IIC
- Тип дисплея: монохромный
- Питание: 3.3–5 В
- Рабочая температура: -40…+85 °C
- Размер модуля: 12 × 17 × 11.3 мм
- Эффективная область: 9.2 × 5.18 мм
- Точка: размер 0.108 × 0.11 мм, расстояние 0.128 × 0.13 мм
- Соединение: 14P, шаг 0.7 мм, FPC пайка

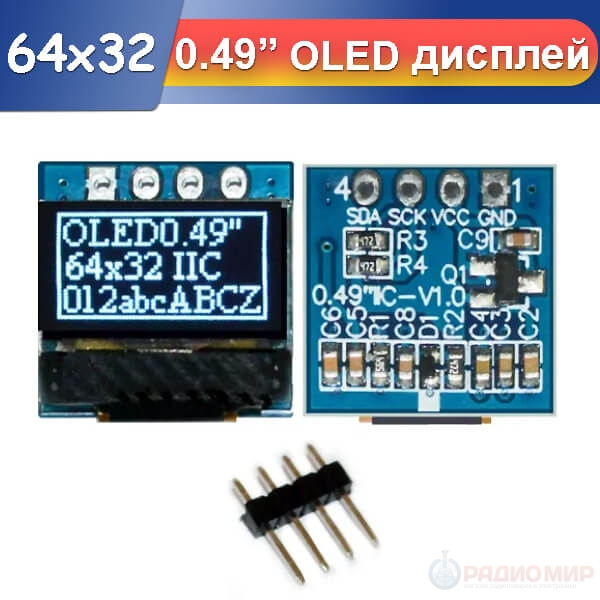

Распиновка (Pinout)
| № пина | Символ | Назначение |
|---|---|---|
| 1 | GND | Земля логической схемы, подключить к GND. |
| 2 | VCC | Питание модуля, 3.3–5 В. |
| 3 | SCK | Сигнал тактовой линии I2C/SPI (Serial Clock). |
| 4 | SDA | Сигнал данных I2C/SPI (Serial Data). |
FAQ
Как подключить OLED дисплей 0.49" к Arduino?
Подключение осуществляется через интерфейс I2C. Соедините пины GND и VCC с источником питания, SDA и SCK с соответствующими пинами микроконтроллера. Используйте библиотеку SSD1306 для Arduino.
Какое питание требуется?
OLED дисплей работает от 3.3–5 В постоянного тока. Подключение должно быть стабильным для корректной работы модуля.
В каких условиях можно использовать дисплей?
Рабочая температура от -40 до +85 °C, температура хранения от -40 до +85 °C. Можно использовать в миниатюрных устройствах и носимой электронике.
Поддерживает ли дисплей графику?
Да, дисплей поддерживает текстовую и графическую информацию в монохромном режиме. Библиотеки SSD1306 облегчают программирование для Arduino и других платформ.
