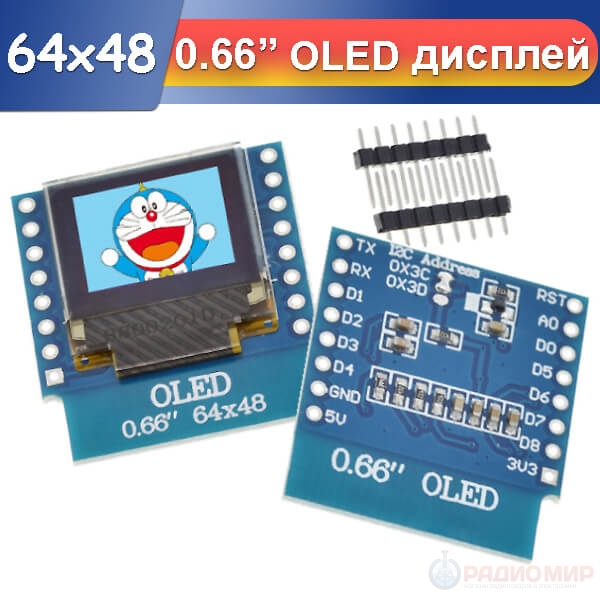

OLED дисплей 0.66" 64x48 (I2C) для Wemos D1 Mini, Arduino, ESP32, STM32

OLED дисплей 0.66" 64x48 (I2C) для Wemos D1 Mini, Arduino, ESP32, STM32 365 р.

Популярный

В наличии Код товара: B09-09

TZT Производитель

365 р.

Быстрый заказ

Нашли дешевле?

Характеристики

Особенности модуляДисплей

Все характеристики

Краткое описание

Компактный OLED-дисплей 0.66" с разрешением 64x48 точек. Совместимость: Arduino, ESP32, STM32, Wemos D1 Mini и другие контроллеры с поддержкой I2C.

Тэги: дисплей, модуль d1 mini, d1 mini, TZT

Описание

Высокая контрастность: OLED-дисплей не требует подсветки, каждый пиксель светится сам по себе, обеспечивая отличную читаемость при любом освещении.

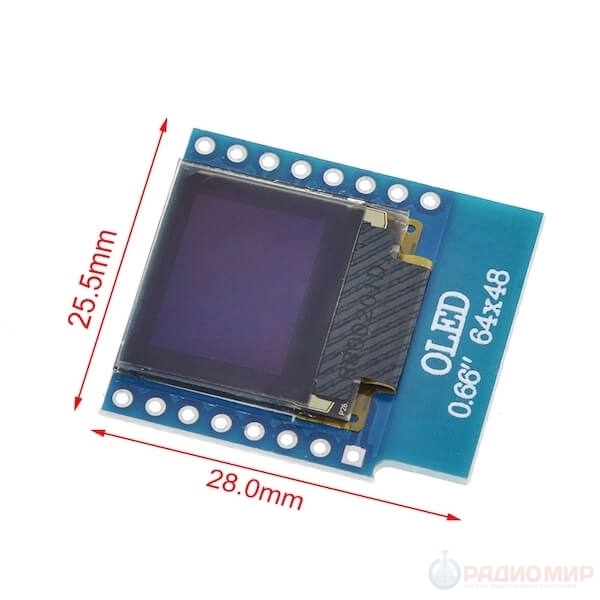

Компактный размер: диагональ всего 0.66 дюйма позволяет встроить дисплей в миниатюрные устройства: датчики, умные часы, компактные измерительные приборы.

Основные характеристики

Диагональ: 0.66"
Разрешение: 64x48 пикселей
Цвет дисплея: монохромный (белый/чёрный)
Интерфейс: I2C (IIC)

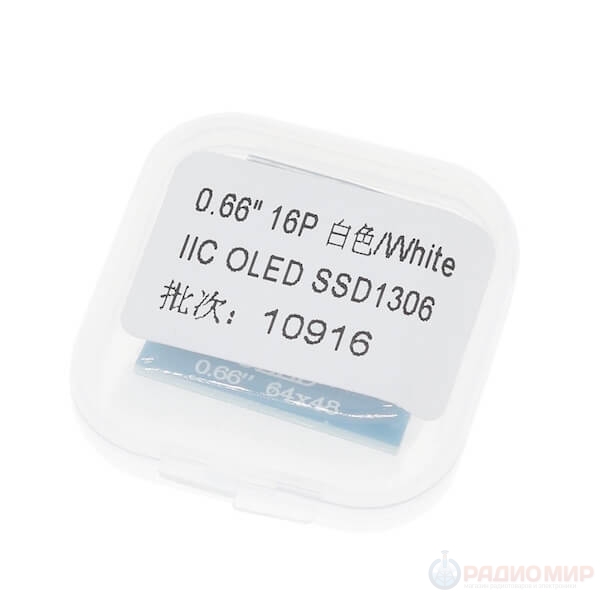

Драйвер: SSD1306

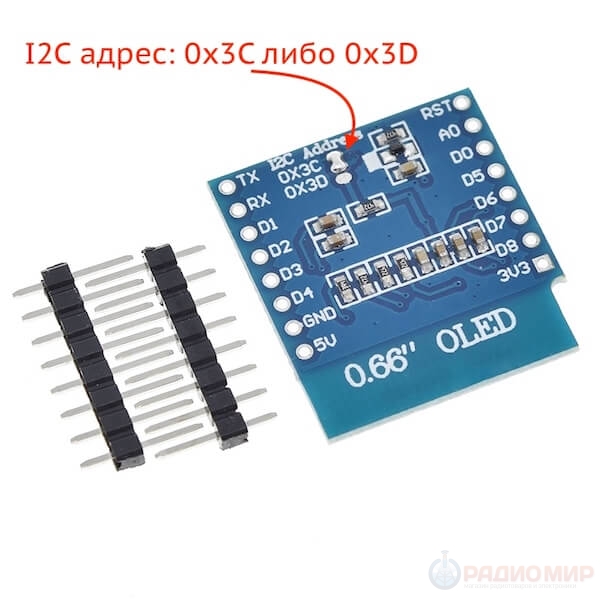

Адрес I2C: 0x3C (по умолчанию) или 0x3D

Таблица подключения модулей

№	Модуль	Выводы
1	TF	D5 -- CLKD6 -- MISOD7 --MOSID8 -- CS
2	BMP180	D1 -- SCL, D2 -- SDA
3	RGB	D2
4	DS18B20	D2
5	DHT11	D4
6	RELAY	D1
7	SHT30	D1 -- SCL, D2 -- SDA
8	DHT22	D4
9	OLED DISPLAY	D1 -- SCL, D2 -- SDA

FAQ — ответы на частые вопросы

Как подключить дисплей?
Подключение выполняется через интерфейс I2C. 4 вывода: GND (земля), 3V3 (питание 3.3–5В), SCL D1 (линия тактирования) и SDA D2 (линия данных). Просто подключите их к соответствующим пинам Arduino, ESP32 или Wemos D1 Mini.

Можно ли питать от 5 В?
Да, модуль поддерживает питание от 3.3 В и 5 В, что делает его универсальным и совместимым с большинством контроллеров.

Насколько хорошо читаем дисплей при ярком свете?
OLED-дисплей обладает высоким контрастом, информация хорошо видна даже при дневном освещении. Однако на прямом солнечном свете читаемость может снижаться.

Как подключить модуль к WEMOS D1 mini?

Припаяйте разъёмы, которые идут в комплекте. После этого дисплей устанавливается прямо на плату WEMOS D1 mini без дополнительных проводов.
Чтобы не перепутать положение, смотрите на маленький вырез возле вывода 3V3. У всех WeMos этот вырез должен быть с одной стороны и совпадать по расположению (располагаться друг над другом).
