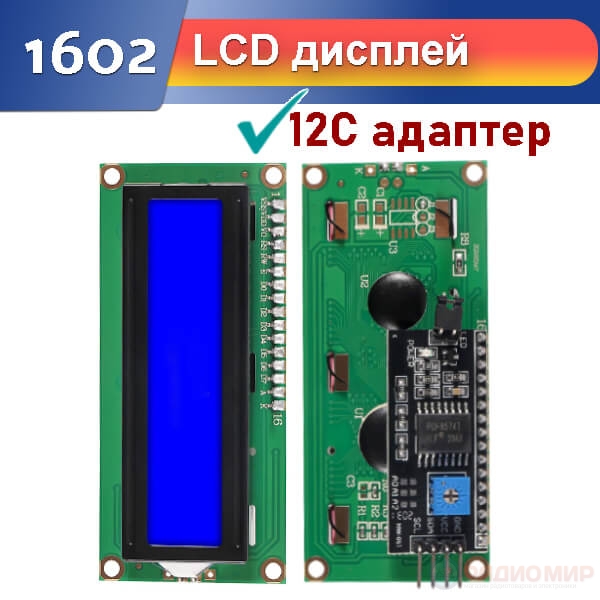

Модуль LCD1602A — это ЖК дисплей с подсветкой, который позволяет выводить до 32 символов одновременно (16 в строке × 2 строки). Он предназначен для отображения букв, цифр, символов и пользовательских знаков. Благодаря встроенному I2C адаптеру подключение к Arduino, ESP8266, ESP32, STM32 и другим микроконтроллерам выполняется всего по двум проводам (SDA и SCL), что значительно экономит пины ввода-вывода.
| Контакт | Описание | Подключение |
|---|---|---|
| GND | Питание дисплея (−) | Подключите к земле. |
| VCC | Питание дисплея (+) | Подключите к питанию 5 В. |
| SDA | Линия данных шины I²C | Подключите к пину SDA микроконтроллера. |
| SCL | Линия тактирования шины I²C | Подключите к пину SCL микроконтроллера. |
Характеристики:

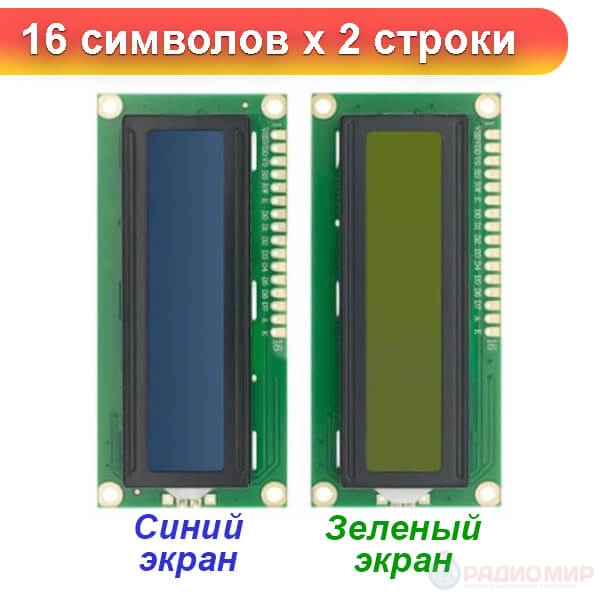

- Цвет подсветки: Синий, Зелёный (можно выбрать при оформлении заказа)
- Микросхема: HD44780
- Номинальное напряжение: 5 В
- I2C адрес: 0x20 – 0x27
- Количество символов/строк: 16 × 2
- Размер экрана: 66 × 16 мм
- Угол обзора: 180°
- Рабочая температура: от -20°C до +70°C

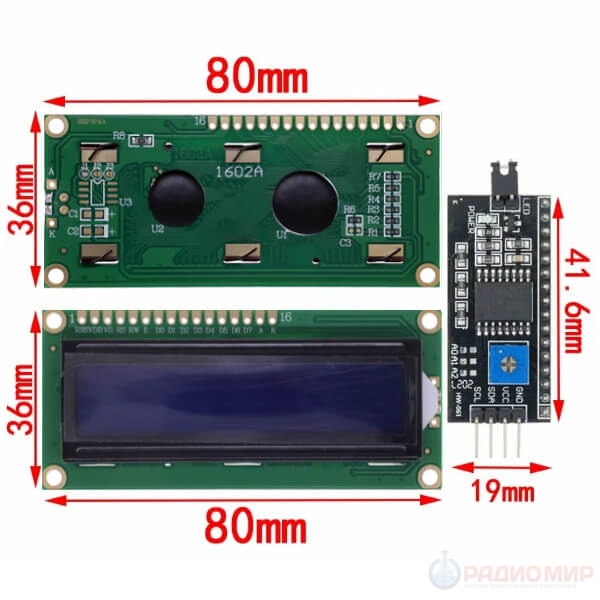

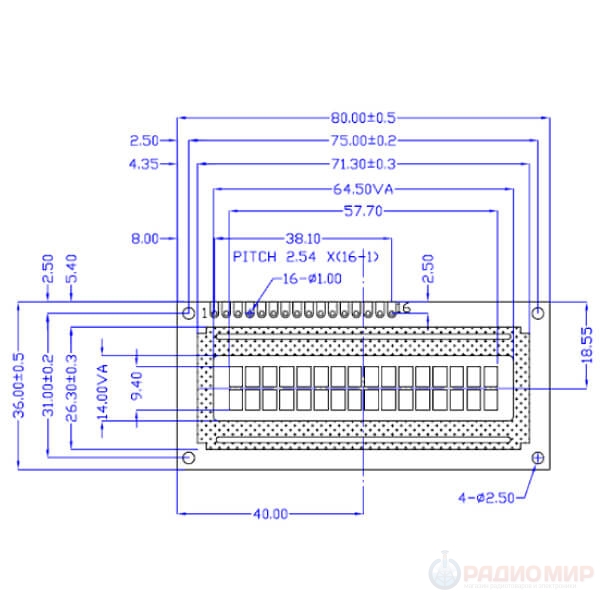

- Габариты: 80 × 36 × 20 мм
- Вес: 37 г
Распиновка:
| № пина | Обозначение | Описание |
|---|---|---|
| 1 | VSS | Земля (GND) |
| 2 | VDD | +5 В питание |
| 3 | VL | Регулировка контраста (через потенциометр) |
| 4 | RS | Выбор регистра: команды / данные |
| 5 | R/W | Режим чтения/записи |
| 6 | E | Сигнал Enable (разрешение) |
| 7–14 | D0–D7 | Шина данных (8-бит) |
| 15 | BLA | Подсветка + |
| 16 | BLK | Подсветка – |
Как подключить LCD 16x2 с I2C к Arduino?

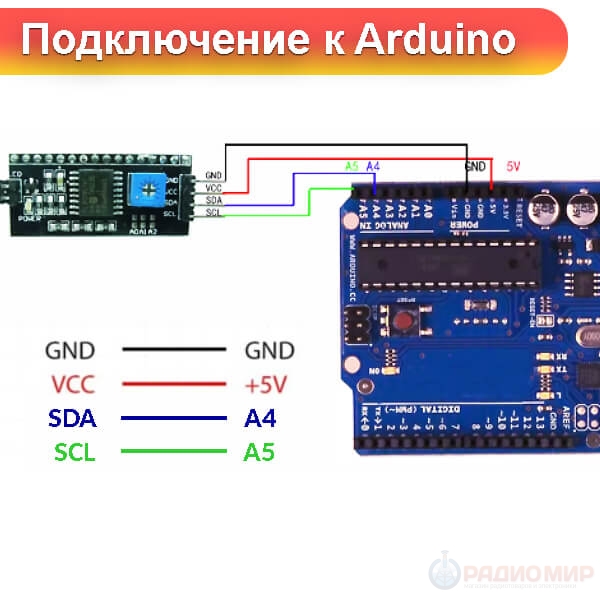

Подключите VCC и GND к 5В и земле, SDA к A4, SCL к A5 (для Arduino Uno). Убедитесь, что используете библиотеку LiquidCrystal_I2C.
Что означает адрес I2C 0x20 – 0x27?
Это адрес дисплея на шине I2C. Вы можете изменить его с помощью перемычек на шильде I2C, чтобы подключить несколько дисплеев к одной шине.
Можно ли менять цвет подсветки?
Да, дисплей выпускается с подсветкой жёлтого, зелёного или голубого цвета, но менять её программно нельзя — только выбирается при покупке.
Какие размеры текста отображаются?
Дисплей рассчитан на 16 символов в 2 строки (16x2). Каждая ячейка примерно 4х8 мм.
В каких условиях можно использовать дисплей?
Рабочая температура от -20°C до +70°C. Угол обзора до 180°, так что текст виден почти под любым углом.
Как отрегулировать контрастность дисплея?
При первом использовании может потребоваться отрегулировать контрастность изображения. Для этого на плате предусмотрен встроенный подстроечный потенциометр. Поворачивая его, можно добиться оптимальной видимости текста.
Можно ли использовать дисплей с Raspberry Pi?
Да, подключение через I2C. На Raspberry Pi SDA и SCL обычно это GPIO2 и GPIO3. Используются библиотеки SMBus или RPLCD.
