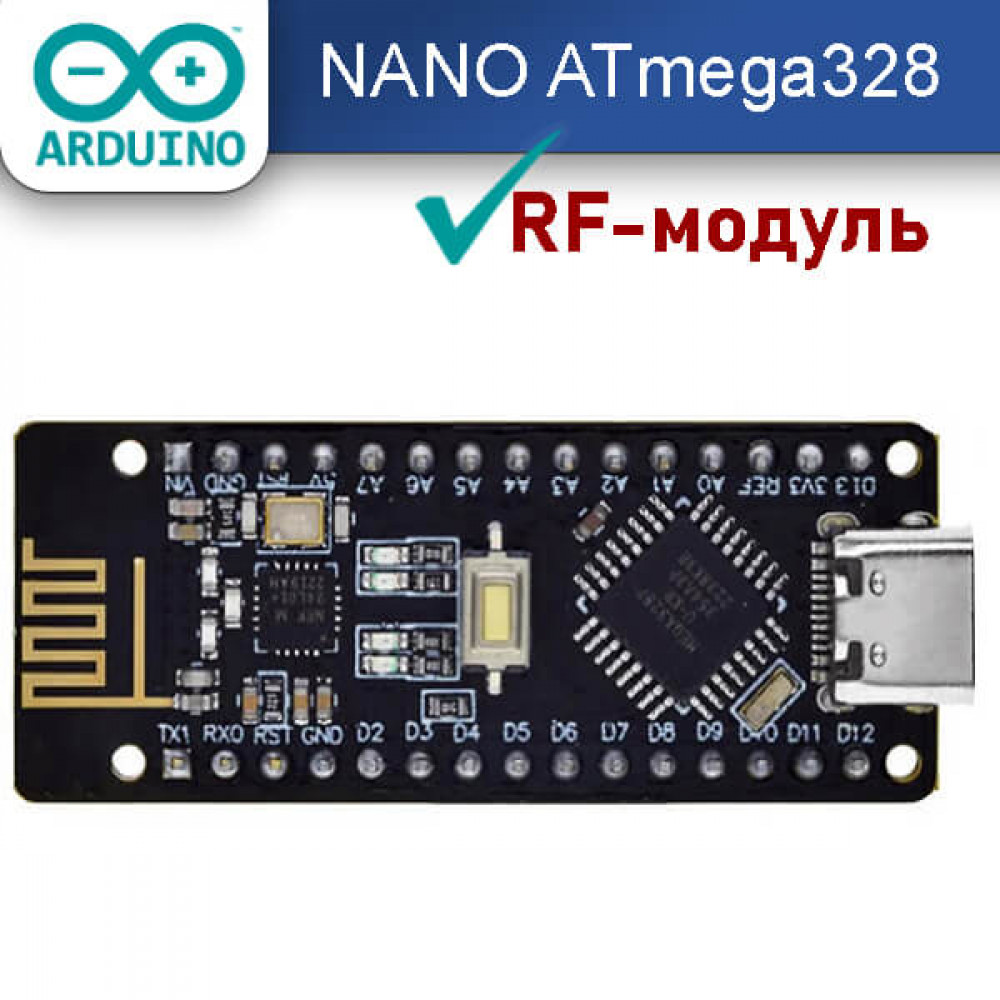

Платформа Arduino RF-Nano основана на микроконтроллере ATmega328 и оснащена радиомодулем 2.4ГГц на микросхеме nRF24L01+. Контроллером USB служит чип CH340. Программирование и загрузка программ возможна из Arduino IDE.
Питание.
Для питания платформы можно использовать порт USB Type-C или контакт Vin. При питании через пин Vin - используйте источник напряжением от 7 до 12 В.
Подключение и программирование
Для связи с компьютером на обратной стороне платы расположен USB-UART преобразователь на чипе CH340. Для подключения к ПК используйте USB-TypeC кабель. Для программирования платформы Arduino RF-Nano используйте штатную среду Arduino IDE.

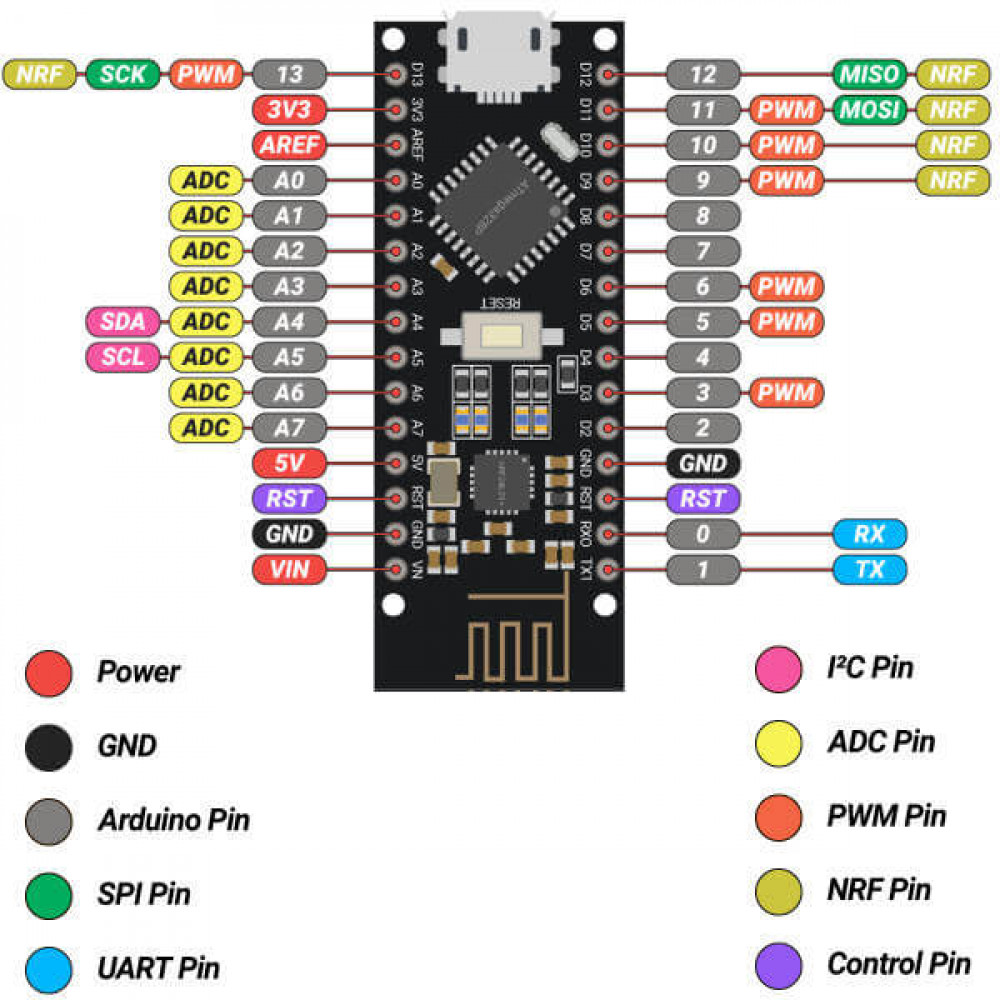

Распиновка
На плате расположены две гребенки PLS по 15 контактов для подключения питания, дополнительных модулей и сенсоров.Всего контактов: 30Контакты ввода-вывода: 22Контакты с ШИМ: 6 с разрядностью 8 битКонтакты с АЦП: 6 с разрядностью до 10 битАппаратные интерфейсы: 1× UART, 1× I²C
! Микроконтроллер ATmega328P связан с модулем nRF24L01 через пины с отметкой NRF: 9, 10, 11, 12 и 13. Не используйте эти контакты для коммуникации с другими платами.
Также доступны по отдельности:
| Основные характеристики | |
| Особенности модуля | Контроллер |
