Соберите собственную Wi-Fi метеостанцию на базе ESP8266: измерение температуры, давления, влажности и освещённости, прогноз погоды, OLED-дисплей, подключение к облаку.
Комплект "Домашняя Метеостанция" на ESP8266 с датчиками и Wi-Fi.
Соберите собственную умную погодную станцию с нуля! Этот набор позволит вам получать и отображать актуальную информацию о погоде через интернет, а также считывать данные с окружающих датчиков прямо у вас дома.
Основные возможности:
- Подключение к интернету через модуль ESP8266-12E.
- Отображение текущей погоды и прогноза на 3 дня на OLED-дисплее 0.96".
- Возможность выбора любого города мира для отображения данных.
- Регулярное считывание данных температуры, влажности, атмосферного давления и освещённости через сенсоры DHT11, BMP180 и BH1750FVI.
- Загрузка собранных данных на платформу ThingSpeak каждые 60 секунд — мониторинг с телефона или ПК.

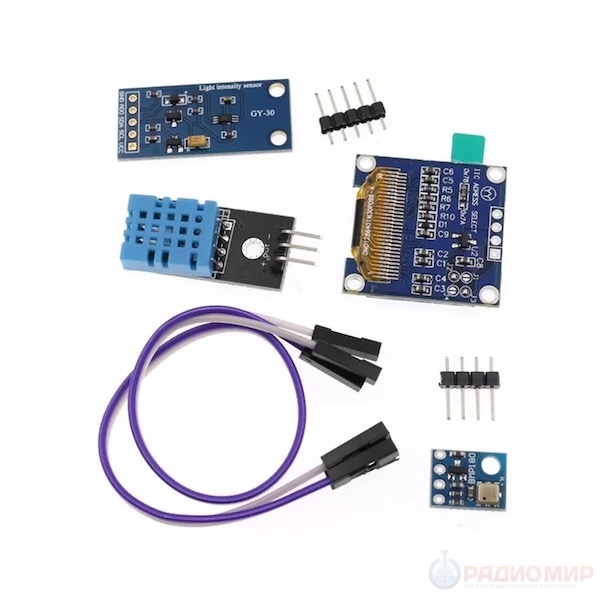

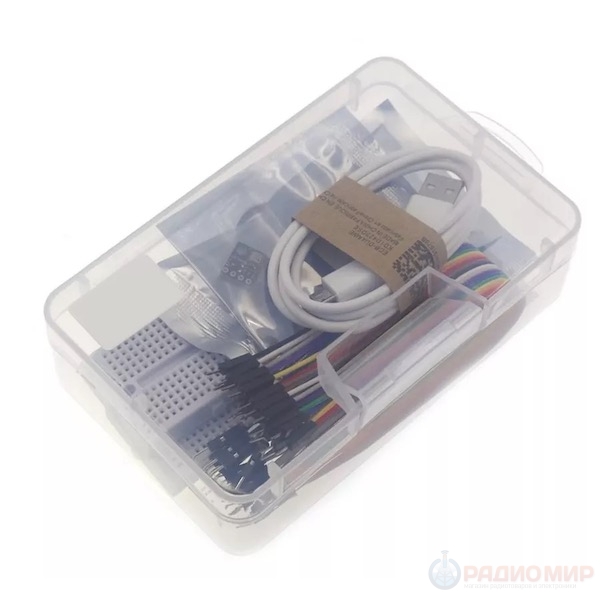

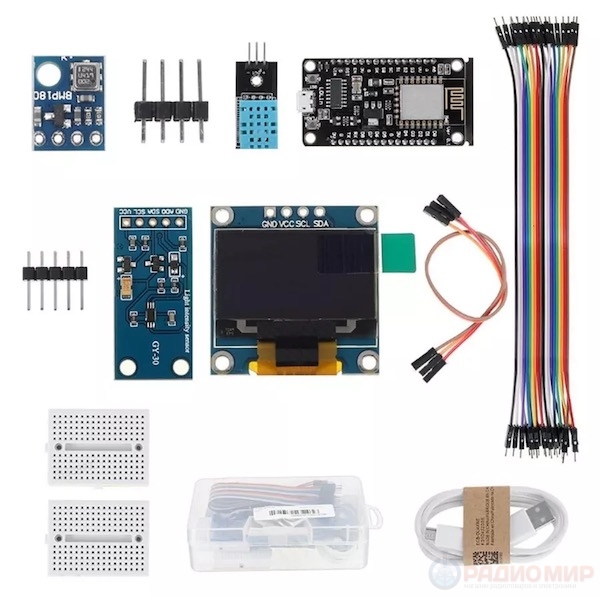

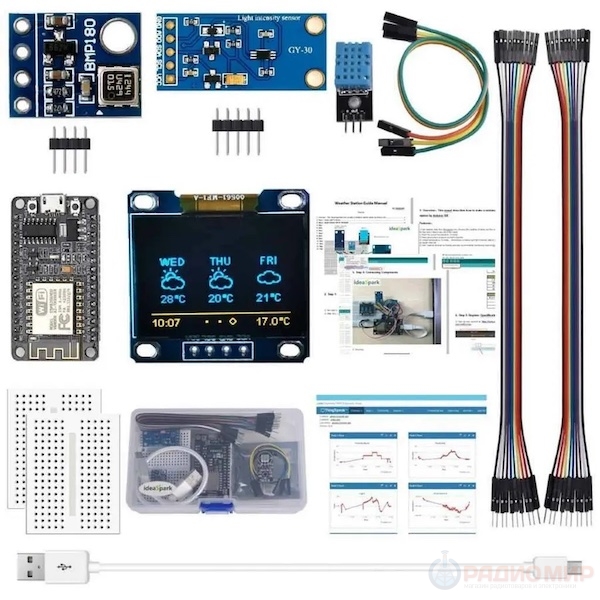

Комплектация:
- Модуль ESP8266-12E (4MB Flash, CP2102, Wi-Fi 802.11)
- Датчик температуры и влажности DHT11
- Барометр BMP180
- Датчик освещённости BH1750FVI
- OLED-дисплей 0.96" (128x64, жёлто-синий, I2C)
- Макетные платы (breadboard) 2шт
- Соединительных проводов Dupont 20шт
- USB-кабель
Как работает станция:
- Получает погоду из OpenWeatherMap (текущая + прогноз на 3 дня).
- Измеряет данные внутри помещения каждые 5 секунд.
- Загружает данные (температура, влажность, давление, освещённость) на thingspeak.com каждую минуту.
- Отображает данные на OLED-дисплее и в виде графиков в интернете.
Компоненты:
- ESP8266-12E: 4MB Flash, Wi-Fi 802.11, микроконтроллер с поддержкой Arduino IDE, чип CP2102, micro-USB.
- DHT11: датчик температуры и влажности.
- BMP180: датчик давления (диапазон 300–1100 гПа), I2C, энергопотребление 3 µA.
- BH1750FVI: датчик освещённости, цифровой выход, не требует калибровки.
- OLED-дисплей 0.96": I2C-интерфейс, разрешение 128x64, желто-синий.
Программное обеспечение:
Ссылку на загрузку можно найти на коробке или по запросу. Включено:
- Прошивка AT
- Файлы: esp8266-weather-station-master.zip, esp8266-oled-1306-master.zip, json-streaming-parser-master.zip
- Инструкции по установке Arduino IDE, библиотек, настройке Wi-Fi и загрузке прошивки
Руководство по сборке
- Шаг 1: Установите драйвер USB-to-Serial.
- Шаг 2: Установите Arduino IDE для ESP8266.
- Шаг 3: Прошейте прошивку в модуль ESP8266.
- Шаг 4: Подключите все компоненты.
- Шаг 5: Зарегистрируйтесь на OpenWeatherMap и Thingspeak.
- Шаг 6: Импортируйте код WeatherStation в Arduino IDE.
- Шаг 7: Добавьте необходимые библиотеки.
- Шаг 8: Отредактируйте файл WeatherStation.ino (например, укажите Wi-Fi и ключи API).
- Шаг 9: Повторно выберите плату и COM-порт.
- Шаг 10: Залейте код в ESP8266.
- Шаг 11: Наслаждайтесь результатом)
FAQ
- Можно ли выбрать любой город для прогноза?
Да, вы можете указать любой город при настройке OpenWeatherMap в коде. - Насколько точно измеряются данные?
Температура и влажность — с помощью DHT11, давление — BMP180 (точность до 0.03 hPa), освещённость — BH1750FVI. - Какие данные отображаются на дисплее?
Циклически показываются текущая погода и прогноз, а также данные с датчиков. - Где можно посмотреть графики?
После загрузки данных на thingspeak.com вы получите ссылку на графики в реальном времени. - Что нужно установить на ПК?
Arduino IDE и USB-драйвер CP2102.
