Комплект для управления 3D принтером и станками с ЧПУ.
CNC Shield 3.0 - это плата расширения, позволяющая подключить к ней четыре драйвера A4988, четыре шаговых двигателя и шесть концевых датчиков. Доступна регулировка микрошага для каждого из драйверов. Шилд рассчитан на питание от 12 до 36 В, зависит от типа используемых двигателей. Для подачи питания предусмотрен мощный силовой разъем с зажимами под винт. На каждом драйвере осей X, Y, Z, A установлены фильтры питания в виде электролитических конденсаторов, для исключения сбоя от скачков напряжения. Контроллер Arduino позволяет работать станку автономно или управлять с помощью компьютера по USB.
На базе CNC Shield v3.0 можно создать:
- 3D-принтер
- лазерный, гравировальный или фрезерный роутер
- также можно использовать для управления роботами или роботизированными манипуляторами.

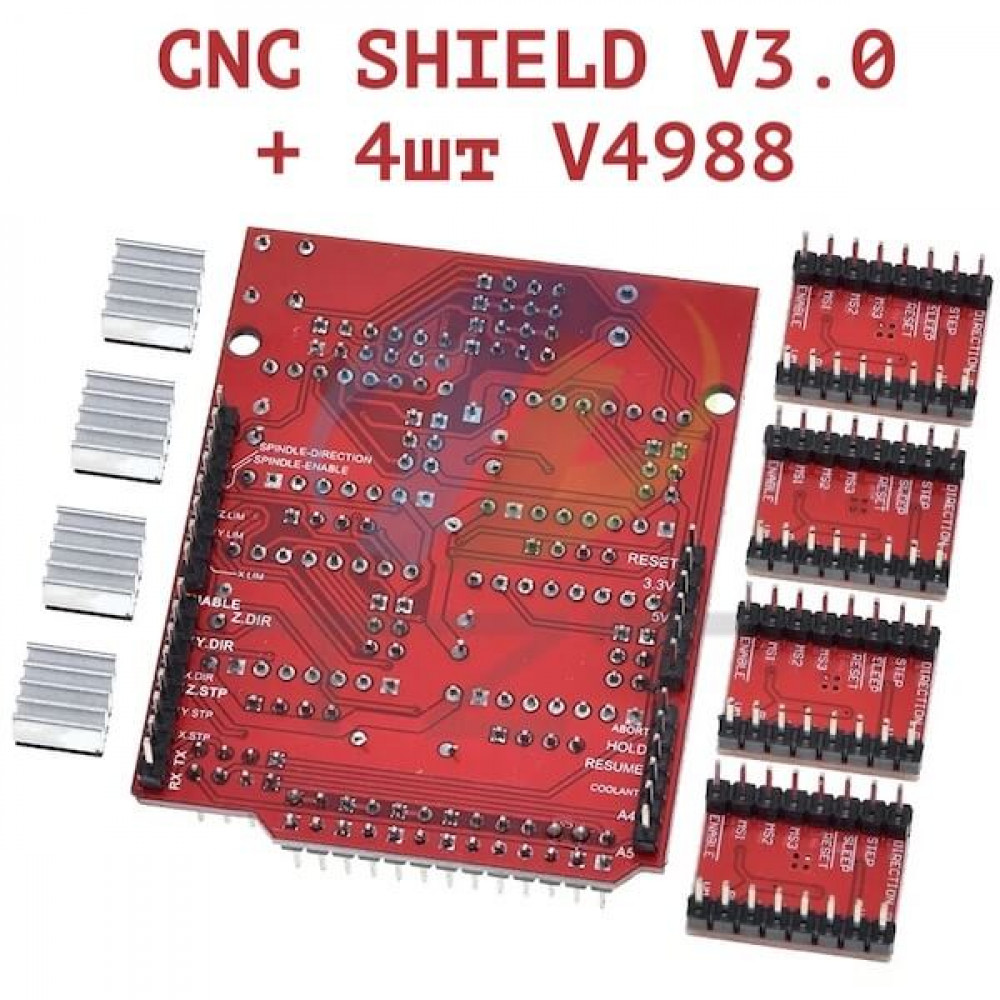

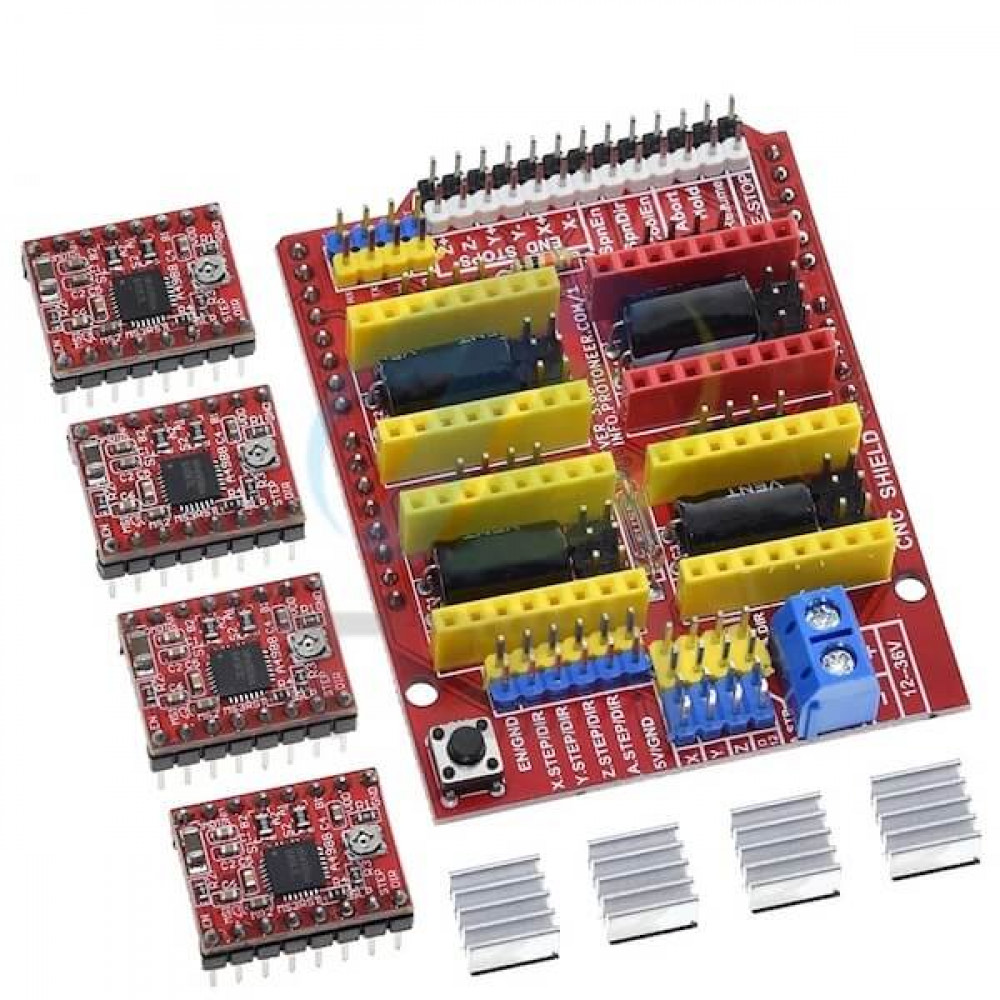

В комплект входят: CNC Шилд v3.0 - 1шт, Драйверы A4988 - 4шт, Радиаторы - 4 шт.
Характеристики:

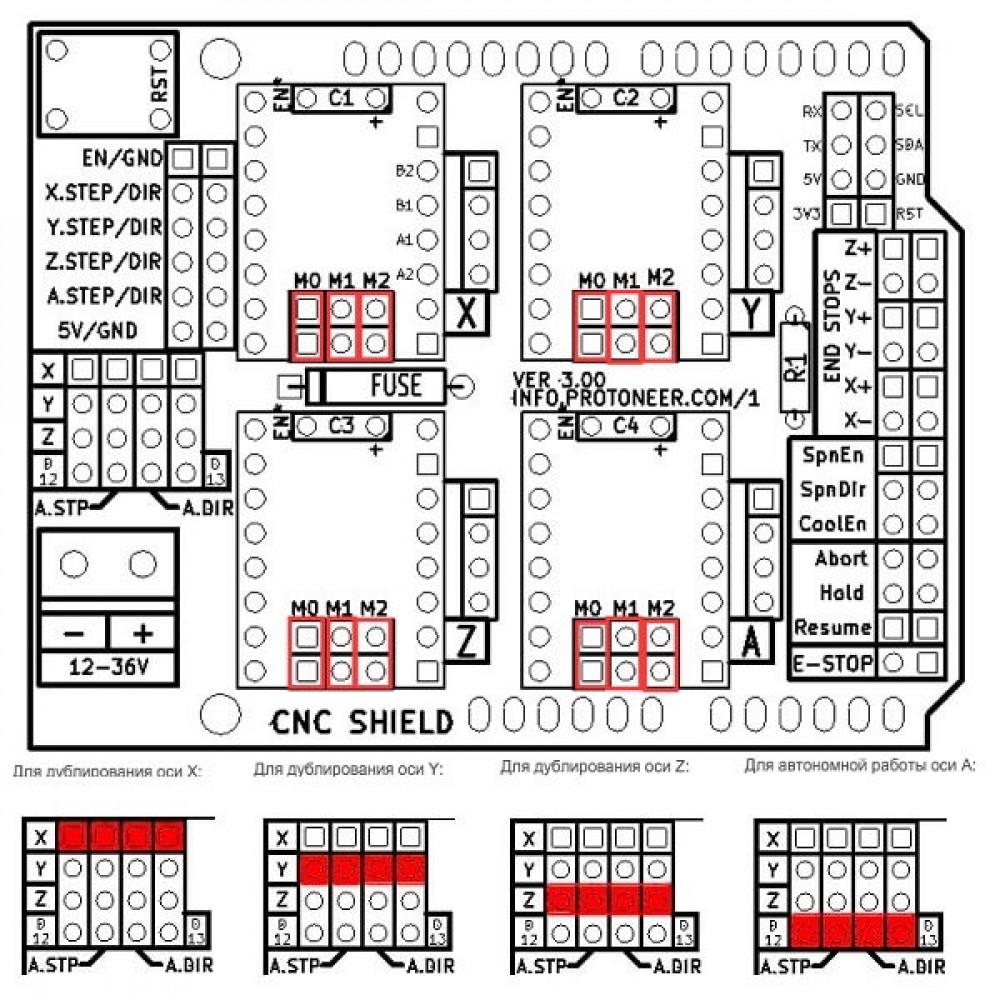

► 4 оси управления (слота) для подключения четырех драйверов двигателей. Слоты желтого цвета отвечают за оси X, Y, Z, красный слот за ось A. Ось A может дублировать одну из осей X, Y, Z с помощью дополнительного двигателя и драйвера. Для настройки дублирования осей X, Y, Z на плате есть контакты, обозначенные X, Y, Z, D12, D13, которые необходимо замкнуть перемычками.
► Поддерживаемые драйверы шаговых двигателей: A4988, DRV8825 (вставляются по разному!).
► Настраиваемый режим микрошага.
► Напряжение питания силовой части: 12-36V DC.
► Напряжение питания логической части: 5V DC.
► Интерфейсы - UART, I2C.
► Прошивка - Arduino GRBL. Обменивается информацией с ПК при помощи G-кодов и превращает команды G-кода в сигналы шагового двигателя. Свежую версию прошивки можно скачать с Github.

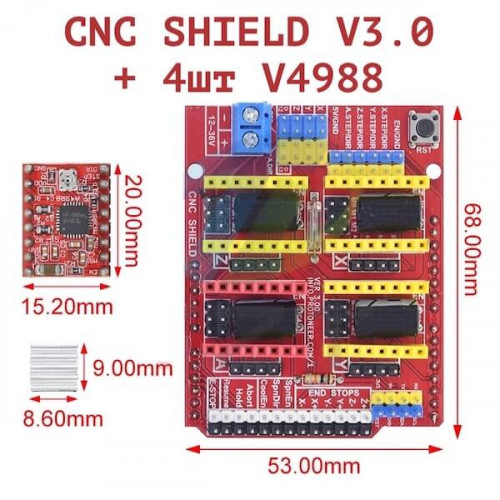

► Размеры: 68 х 53 х 20 мм.

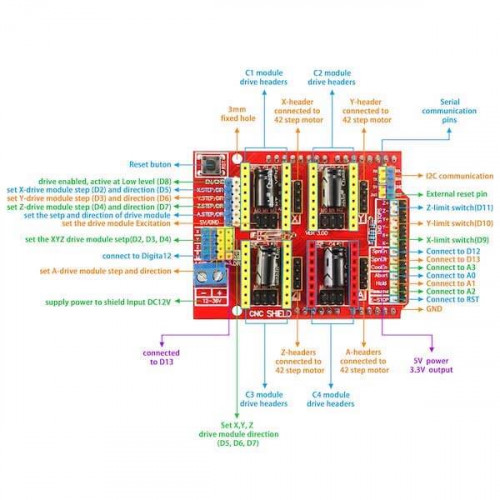

Распиновка:
| Разъемы UNO | Разъемы платы расширения |
|---|---|
| 8 | EN (драйвер шагового двигателя активен, низкий уровень) |
| 7 | Z.DIR (управление направлением оси Z) |
| 6 | Y.DIR (управление направлением оси Y) |
| 5 | X.DIR (управление направлением оси X) |
| 4 | Z.STEP (шаг по оси Z) |
| 3 | Y.STEP (шаг по оси Y) |
| 2 | X.STEP (шаг по оси X) |
Инструкция по подключению (скачать)
-
