NRF24L01 DIP — компактный радиомодуль для беспроводной передачи данных в диапазоне 2.4 ГГц. Построен на базе популярного трансивера nRF24L01 и предназначен для обмена данными между микроконтроллерами, платами Arduino, STM32, ESP и другими устройствами через интерфейс SPI.
Модуль работает в свободном диапазоне ISM 2.4–2.5 ГГц и подходит для создания систем телеметрии, дистанционного управления, беспроводных датчиков, робототехники и IoT-проектов.
Технические характеристики
- Рабочая частота: 2.4–2.5 ГГц
- Интерфейс: SPI
- Напряжение питания: 1.9–3.6 В
- Максимальная скорость передачи: до 2 Мбит/с
- Выходная мощность: до 0 dBm (1 мВт)
- Количество радиоканалов: 125
- Логические каналы (Data Pipes): до 6

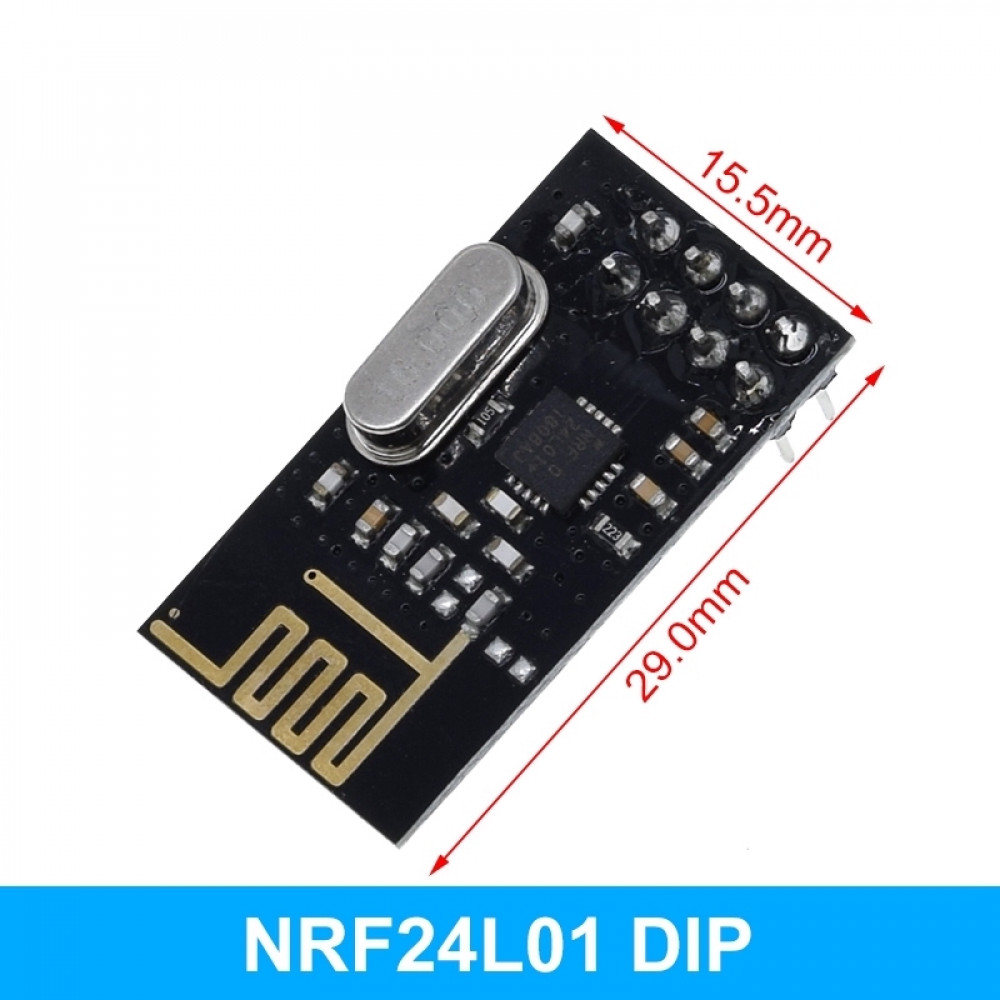

- Размер модуля: около 15 × 29 мм
- Рабочая температура: −40…+85 °C
Основные возможности
- Работа в диапазоне ISM без лицензирования.
- Поддержка скоростей передачи 250 Кбит/с*, 1 Мбит/с и 2 Мбит/с.
- Аппаратная проверка данных CRC.
- Автоматическое подтверждение приёма (Auto ACK).
- Автоматическая повторная передача пакетов (Auto Retransmit).
- Встроенные FIFO-буферы передачи и приёма.
- Быстрое переключение между режимами передачи и приёма.
- Поддержка топологии «точка-точка» и «точка-многоточка».
Энергопотребление
- Передача (0 dBm): около 11.3 мА
- Приём: около 12.3 мА
- Режим Power Down: около 900 нА
Области применения
- Arduino и совместимые платформы.
- STM32.
- ESP8266 и ESP32.
- Робототехника.
- Беспроводные датчики.
- Системы дистанционного управления.
- Домашняя автоматизация.
- IoT-проекты.
Часто задаваемый вопрос
Можно ли подключить модуль напрямую к Arduino Uno?

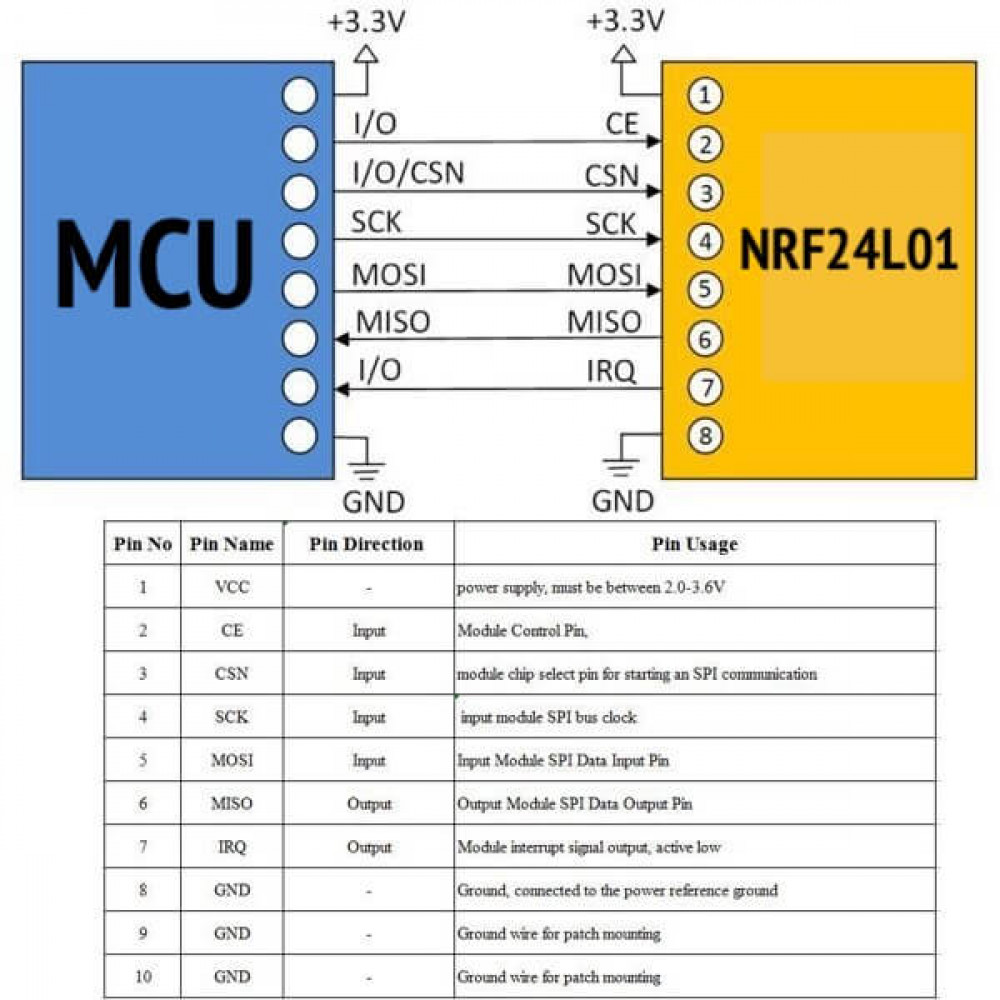

Да, модуль совместим с Arduino Uno по интерфейсу SPI, однако его питание должно составлять 3.3 В. Подавать питание 5 В на модуль нельзя. Для стабильной работы рекомендуется использовать качественный источник питания 3.3 В и установить рядом с модулем конденсатор 10–100 мкФ.
Нужно ли припаивать контакты перед использованием?
Нет. Модуль поставляется с уже припаянной DIP-гребёнкой с шагом 2,54 мм, поэтому его можно сразу устанавливать на макетную плату или подключать к микроконтроллеру без дополнительных работ по пайке.
* Скорость 250 Кбит/с поддерживается оригинальным чипом nRF24L01+, но может отсутствовать у некоторых совместимых модулей.
-
