GSM-модуль SIM808 представляет собой компактное и многофункциональное устройство, совмещающее возможности GSM/GPRS, GPS и Bluetooth. Он отлично подходит для проектов Интернета вещей (IoT) и используется, например, для отслеживания автомобилей, людей, ценных предметов и организации удалённой связи.
SIM808 позволяет:
- Отправлять и принимать SMS, включая текстовые сообщения.
- Осуществлять голосовые звонки.
- Управлять устройствами через SMS или Bluetooth.
- Передавать данные по GPRS.
- Получать точные координаты GPS о текущем местоположении в реальном времени.
Характеристики
- Рабочее напряжение: 3.5–4.2V (аккумулятор) или 5–26V (адаптер)
- Потребление: ~80 мА в режиме ожидания, до 2А при передаче
- Диапазоны частот: 850/900/1800/1900 МГц
- Интерфейсы: TTL (совместимо с 3.3V, 2.85V, 5V), USB-TTL для отладки и прошивки
- Антенны:
- SMA GPS (в комплекте)
- SMA GSM (в комплекте)
- SMA Bluetooth
Применение
- Системы GPS трекинга и навигации
- GSM/GPRS связь для IoT проектов
- Дистанционное управление устройствами (SMS/Bluetooth)
- Робототехника и автоматизация
- Прототипирование с Arduino, Raspberry Pi и STM32
- Системы мониторинга и контроля
Подключение и использование

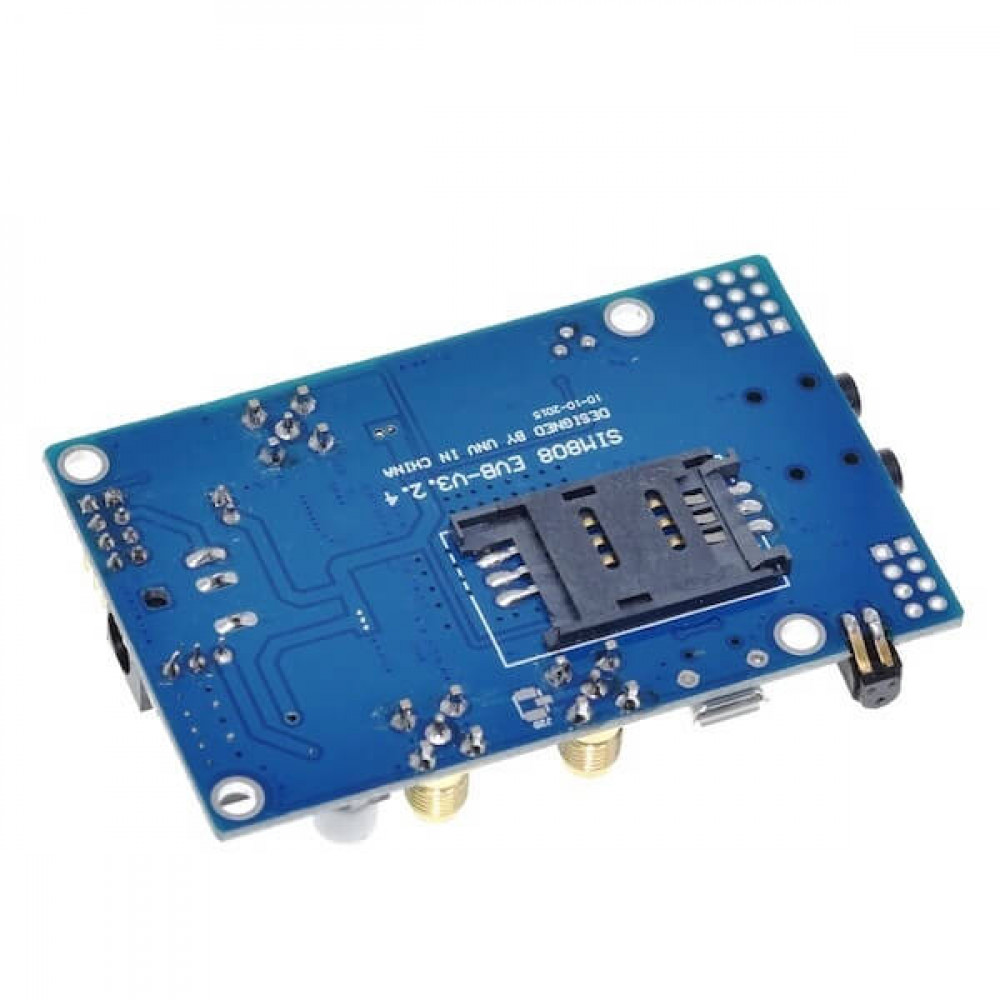

- Вставьте SIM-карту.
- Подключите GPS, GSM и Bluetooth антенны.
- Для отладки подключите USB-TTL к компьютеру.
- Подключите питание адаптера.
- Длительно нажмите кнопку (~2 сек) для запуска модуля.
- Модуль готов к работе.
Часто задаваемые вопросы
- В: Как обновить прошивку модуля SIM808?
- О: Обновления прошивки предоставляются производителем и загружаются в модуль через последовательный интерфейс.
- В: Какова точность GPS в модуле SIM808?
- О: Точность GPS обычно составляет около 2,5 метров CEP (Circular Error Probable) при открытом небе.
- В: Можно ли использовать модуль SIM808 для передачи данных через GPRS?
- О: Да, модуль может передавать данные через GPRS. Необходимо правильно настроить APN и установить соединение с сетью.
- В: Как отправить SMS с помощью модуля SIM808?
- О: SMS можно отправить, используя соответствующие AT-команды через последовательный интерфейс.

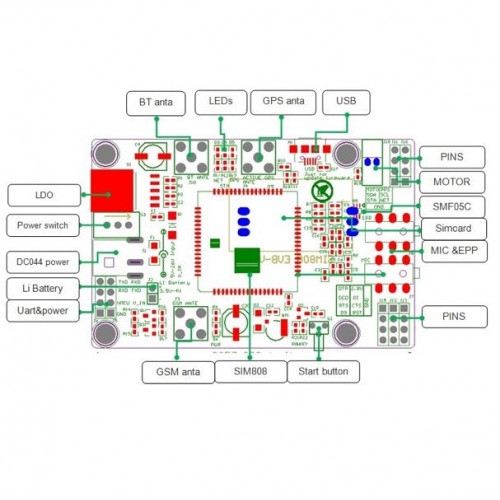

Распиновка модуля
| Номер пина | Название | Описание |
|---|---|---|
| 1 | VCC | Питание (3.4V - 4.4V) |
| 2 | GND | Заземление |
| 3 | TXD | Передача данных (к RXD микроконтроллера) |
| 4 | RXD | Прием данных (к TXD микроконтроллера) |
| 5 | RST | Сброс (активный низкий уровень) |
| 6 | RI | Индикатор звонка (активный низкий уровень) |
| 7 | DTR | Data Terminal Ready (активный низкий уровень) |
| 8 | CTS | Clear to Send (управление потоком) |
| 9 | RTS | Request to Send (управление потоком) |
| 10 | MIC+ | Положительный вход микрофона |
| 11 | MIC- | Отрицательный вход микрофона |
| 12 | SPK+ | Положительный выход динамика |
| 13 | SPK- | Отрицательный выход динамика |
| 14 | GPS_ANT | Вход GPS антенны |
| 15 | BT_ANT | Вход Bluetooth антенны |
-
