Плата STM32F411CEU6 Black Pill — это мощная и компактная плата разработки на базе 32-битного микроконтроллера STM32 от STMicroelectronics. Подходит для тех, кто хочет перейти на более производительные решения, чем классические Arduino.
Характеристики:
- Микроконтроллер: STM32F411CEU6 (ARM Cortex-M4, 32-бит)
- Тактовая частота: до 100 МГц
- ОЗУ (SRAM): 128 КБ
- Flash-память: 512 КБ
- Напряжение питания: 3.3 В
- Портов GPIO: 36
- Интерфейсы: 3 USART, 5 SPI, 3 I2C, 3 SDIO, 3 I2S, USB OTG
- Количество таймеров: 11 + RTC
- Подключение: Type-C
- Отладка: через интерфейс SWD
Преимущества:
• Работает быстрее Arduino Uno/Nano
• Много памяти для сложных проектов

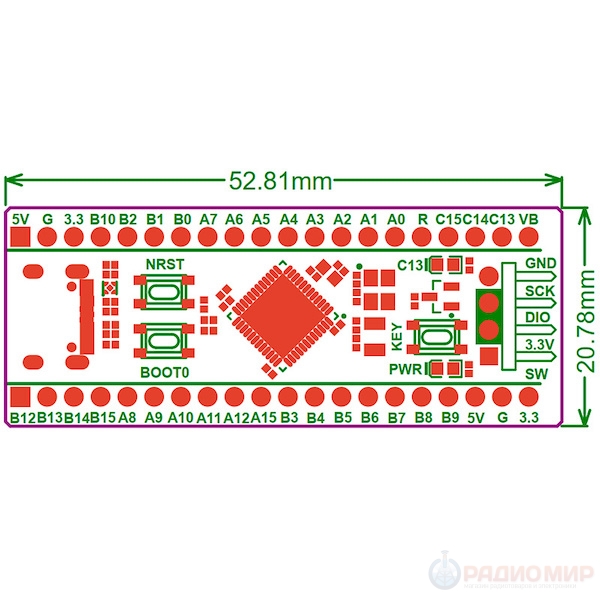

• Компактная плата в формате "Black Pill"
• Совместима с Arduino IDE, STM32CubeIDE, PlatformIO и др.

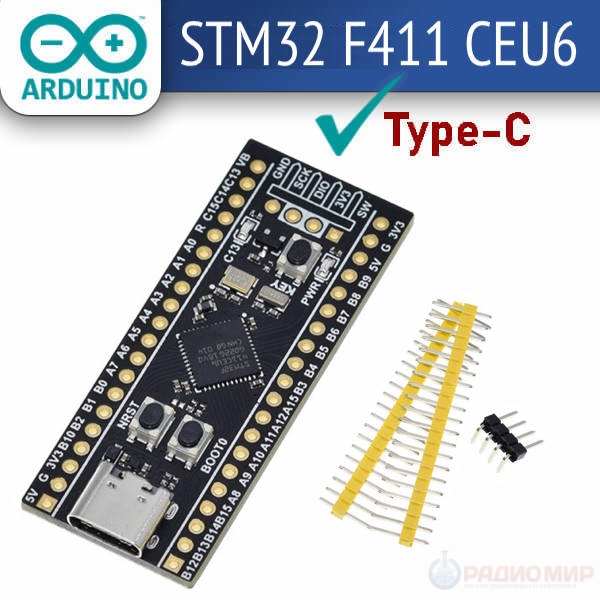

Комплектация: Плата STM32F411CEU6, Контактные штыри (не припаяны)
FAQ — Часто задаваемые вопросы
► Вопрос: Подходит ли плата для Arduino IDE?
Ответ: Да, при установке STM32duino ядра вы можете использовать плату с Arduino IDE.
► Вопрос: Можно ли использовать 5В модули?
Ответ: Напряжение логики 3.3 В — подключение 5В модулей возможно только через уровни согласования.
► Вопрос: Чем STM32F411CEU6 отличается от STM32F030F4P6?
Ответ: STM32F411CEU6 намного мощнее. У него 32-битное ядро Cortex-M4 (вместо M0), выше тактовая частота (до 100 МГц против 48 МГц), больше оперативной памяти (128 КБ против 4 КБ) и флэш-памяти (512 КБ против 16 КБ). Также F411 поддерживает больше периферии, работает быстрее и подходит для более сложных проектов. STM32F030F4P6 — это компактное и бюджетное решение для простых задач.
► Вопрос: Как подключить плату к компьютеру?
Ответ: Для подключения используется разъём USB Type-C. При подключении плата определяется компьютером как виртуальный COM-порт, через который можно обмениваться данными с микроконтроллером.
► Вопрос: Нужен ли программатор для прошивки?
Ответ: Да, для загрузки прошивки и отладки нужен внешний SWD программатор, например, ST-Link. Он в комплект не входит и приобретается отдельно.
► Вопрос: Как загрузить прошивку без программатора?
Ответ: На плате есть встроенный загрузчик. Чтобы им воспользоваться, удерживайте кнопку Boot перед включением питания. После этого плата перейдёт в режим загрузки через USB.
► Вопрос: Появляется ли COM-порт при подключении?
Ответ: Да, при подключении к компьютеру автоматически создаётся виртуальный COM-порт. Он используется для обмена данными и прошивки при использовании соответствующих драйверов и загрузчика.
