Модуль питания 3.3V / 5V для макетной платы на 830 точек
Код товара: 98752
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине.
Для юридических лиц и ИП
- Стоимость: при оплате по счёту к цене на сайте добавляется +8%.
- НДС: работаем без НДС.
- Банковские реквизиты: счёт открыт в ПАО «СберБанк», все реквизиты будут указаны в счёте.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления. После оплаты вы сами заказываете курьера, который заберёт товар в нашем магазине и доставит вам.
Модуль для запитывания проектов собираемых на макетной плате МВ102. Представляет собой двухканальный стабилизатор постоянного напряжения 5,0 и 3,3 Вольта. Входное напряжение для модуля можно подать через USB разъем или круглый штекер 5,5 мм. Выходное напряжение устанавливается перемычками на модуле.
Модуль формирует одновременно два выходных фиксированных напряжения (5,0 или 3,3 В) по Вашему выбору. Это позволяет создать на макетной плате одновременно две шины питания с разными или одинаковыми напряжениями и оперативно их изменять.

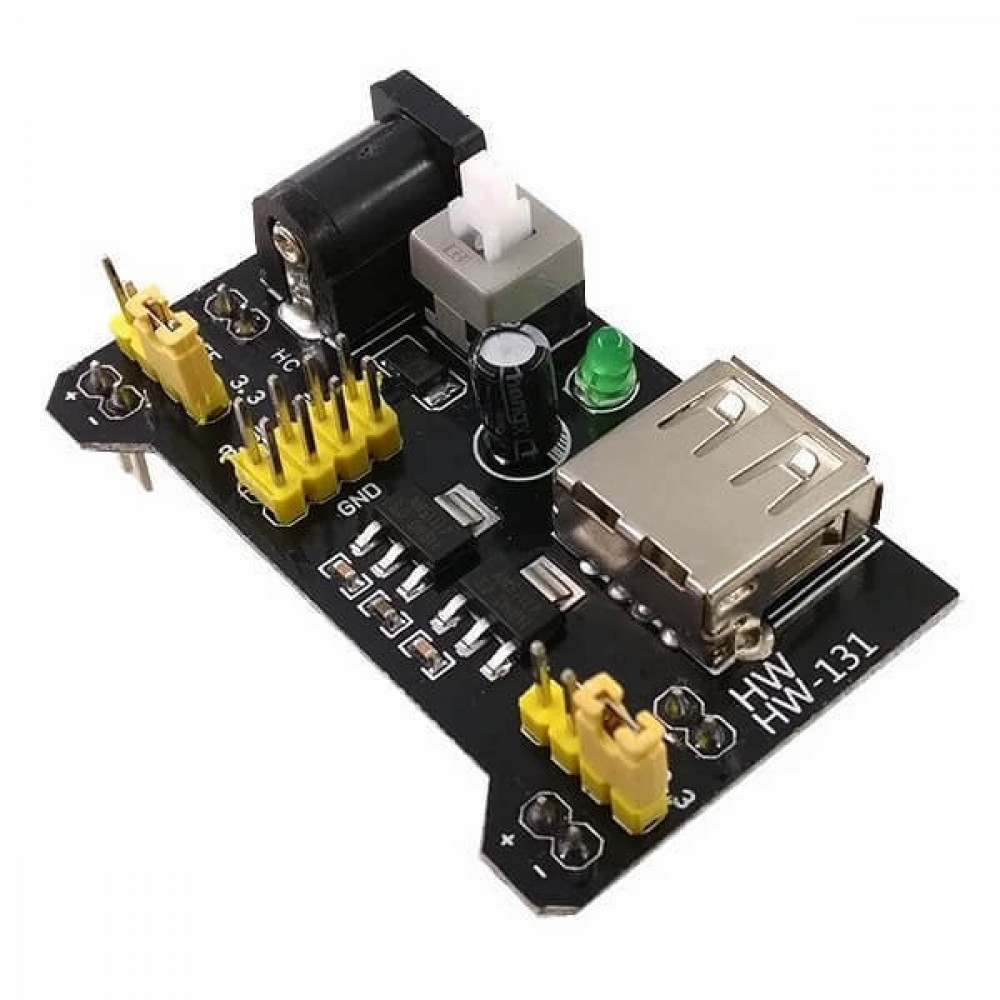

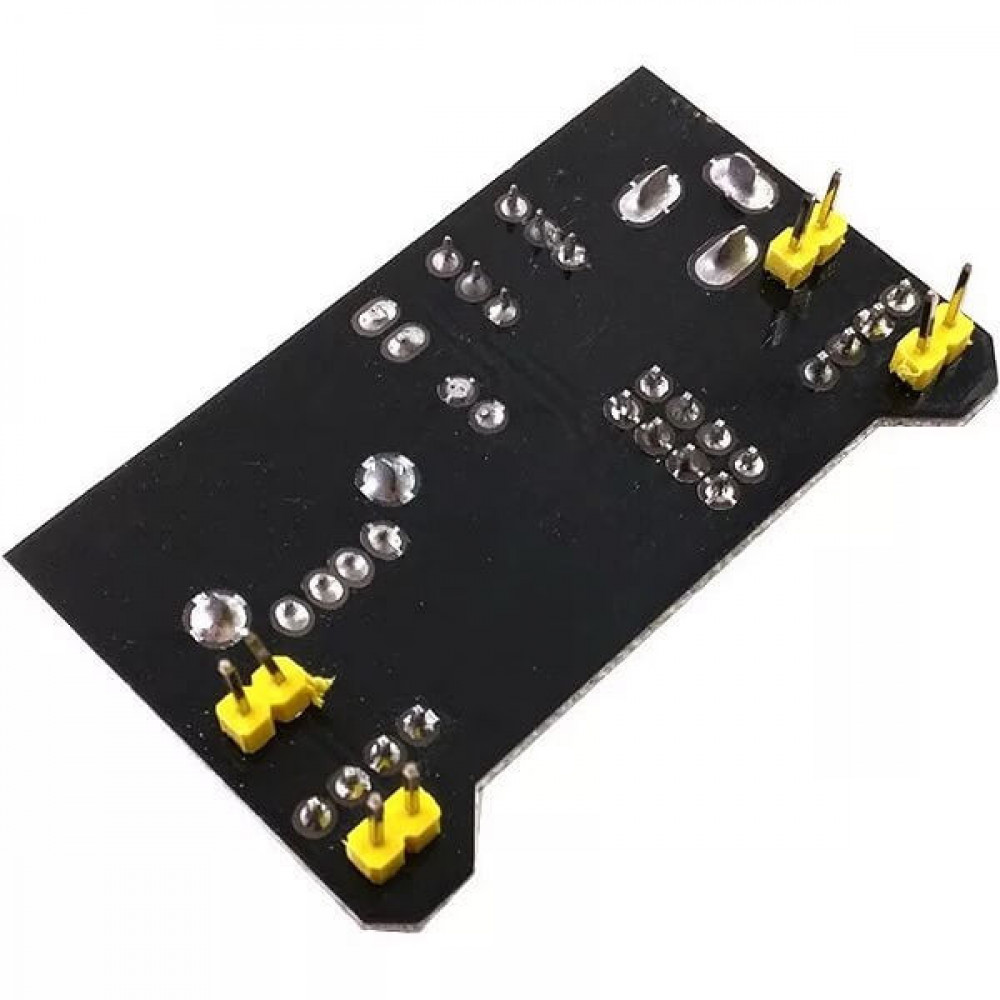

Выходы модуля организованы в виде трех секций, две из которых, служат для установки на макетку. Штыри “+” и “-” этих секций направлены вниз, для лучшего контакта штыри продублированы. Еще одна секция штырей в центре платы “смотрит” вверх. На ней имеется по два выхода каждого напряжения. Отсюда снимается питание, например, для второй макетной платы. Кнопка с фиксацией включает и отключает питание на всех каналах. Светодиод показывает наличие напряжения на линии 5В. Расстояние между выходными штырями рассчитано для установки модуля на шины питания с шагом 44,5мм. Такой шаг имеют беспаечные макетные платы шириной 55мм.
Входное напряжение: 7…12V DC
Выходные напряжения: 3,3V и 5V DC, независимые каналы
Максимальный выходной ток: 700mA
Тип преобразователя: линейный, понижающий
Размеры: 53×33мм
Установка и подключение.
При установке модуля стабилизатора на макетную плату Arduino аккуратно соблюдайте полярность подачи питания. Правильная установка модуля возможна только с одной стороны, но из-за совпадения отверстий можно ошибочно поставить стабилизатор на другую сторону макетной платы. На выступах платы модуля возле контактных площадок штырей соединителей обращенных вниз нанесена маркировка “+” и “–“. Установить надо так, чтобы знак “+” соответствовал красной полосе, а “–“ синей. Так модуль питания MB102 обеспечивает одновременную подачу энергии на верхнюю и нижнюю пары шин питания макетной платы Arduino.
Благодаря перемычкам, находящимся возле выступов платы можно глядя на маркировку задать напряжение, подаваемое на каждую пару проводников питания. Установка перемычки на два средних проводника отключает питание в коммутируемых линиях. Если на обоих выходах перемычками выбрано отключение, то светодиод не будет светиться.
Ближе к середине платы стабилизатора расположена вилка из восьми контактов. Устанавливать на нее перемычки нельзя. Вилка обеспечивает подключение жгута проводов питания устройств, расположенных вне макетной платы. На контактах питания USB соединителя, имеющего тип А, напряжение 5 В для снабжения питанием соответствующих приборов через USB кабель.
Напряжение на стабилизатор подается через круглый соединитель. Используется штекер питания, его контактная часть имеет размеры диаметр 2,1 x 5,1 мм, центральный контакт – плюс. Для предотвращения неполадок в случае ошибки полярности в этом разъеме далее входная цепь модуля содержит диод.
| Основные характеристики | |
| Особенности модуля | Плата расширения |
