Модуль управления нагрузкой XY-MOS
Код товара: XY-MOS
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.
Модуль MOSFET-ключа XY-MOS для управления нагрузкой. Эта плата, совместно с Arduino-контроллером, позволяет управлять постоянным током с нагрузкой до 15 А.
Как это работает.
Модуль оснащен двумя N-канальными MOSFET-транзисторами AOD4184, что позволило повысить допустимый ток без необходимости установки крупных радиаторов. Отлично подходит для управления двигателями постоянного тока, насосами (помпами) и другими нагрузками. При подаче ШИМ-сигнала с контроллера можно регулировать мощность, например, изменять скорость вращения двигателя или яркость светодиодной ленты.
Напряжение питания: 5…36 В постоянного тока
Управляющее напряжение: 3,3…20 В постоянного тока
Максимальный ток для управляемых устройств: 15 А
Частота управления: 0…20 кГц
Размеры: 34 x 17 x 12 мм.

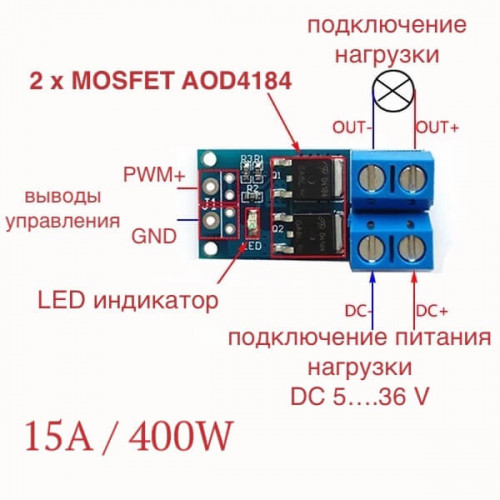

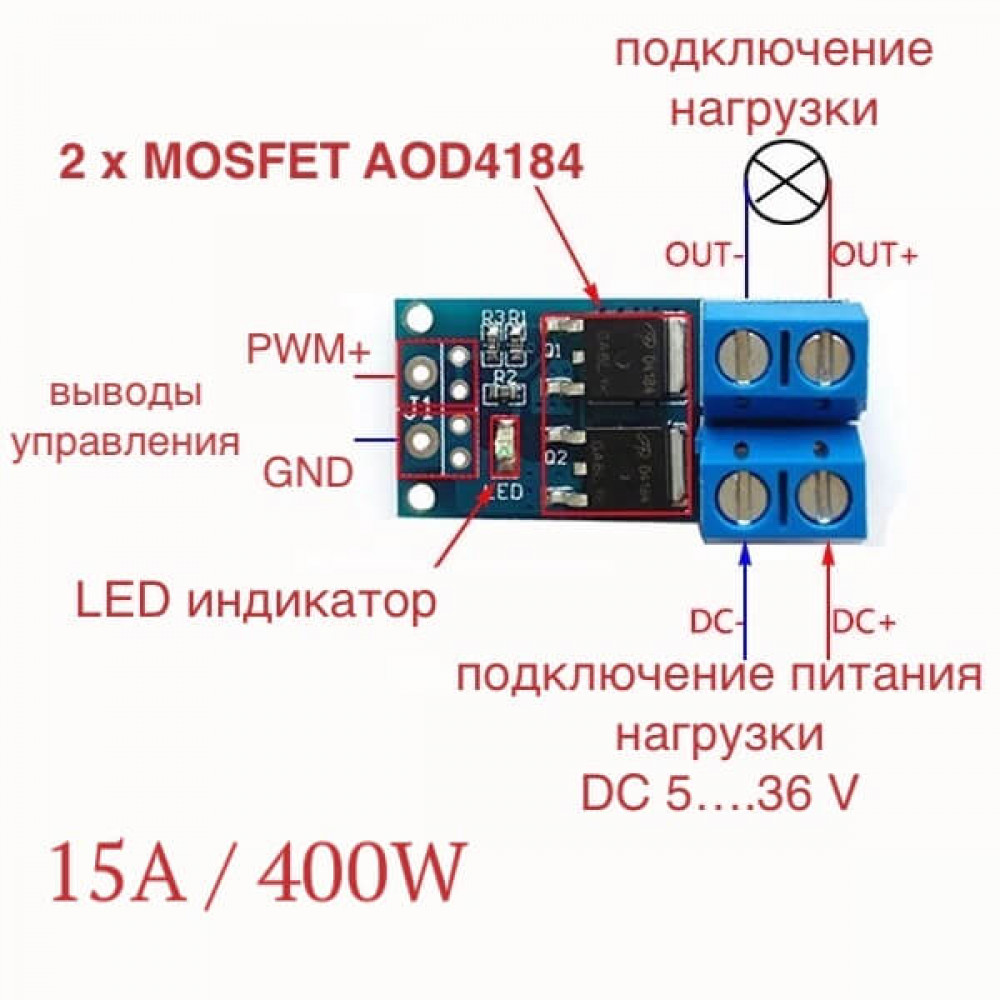

Распиновка:
TRIG/PWM — вход для логического управляющего сигнала. Активен при высоком уровне напряжения (High).
GND — сигнальная земля (общий провод для управления).
VIN+ — подключение к плюсовому выводу источника питания (диапазон напряжения: 5–36 В), который используется для питания нагрузки.
VIN- — подключение к минусовому выводу (заземлению) источника питания.
VOUT+ — подключение к плюсовому проводу нагрузки (например, двигателя, светодиодов, вентилятора и т. д.).
VOUT- — подключение к минусовому проводу нагрузки.
На модуле нет защитного диода, поэтому при управлении индуктивной нагрузкой, необходимо установить его отдельно, чтобы защитить контроллер и модуль от обратного скачка напряжения.
