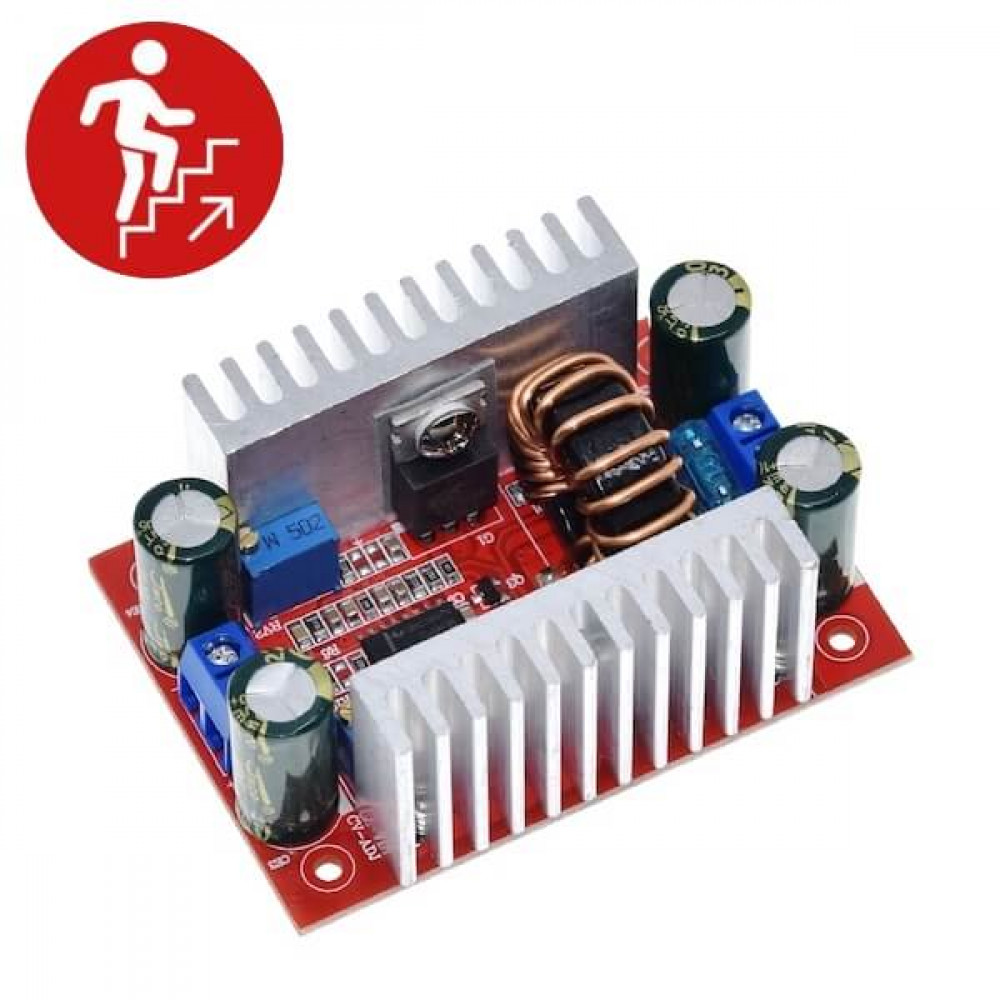

DC-DC преобразователь 400 Вт 15A, Модуль с регулировкой напряжения и тока 8.5–50V → 10–60V

DC-DC модуль повышения напряжения мощностью до 400W и током до 15A — идеальное решение для питания светодиодов, зарядки аккумуляторов и других проектов, требующих регулируемого и стабильного напряжения на выходе. Работает на принципе синхронного выпрямления и оснащён функцией ограничения тока (Constant Current - CC), что делает его пригодным для зарядки аккумуляторов, в том числе литиевых и свинцово-кислотных. Также подходит для питания мощных LED, DIY-блоков питания, ноутбуков от автомобильного питания, регулировки напряжения от солнечных панелей.

Регулировка напряжения и тока производится подстроечными резисторами: CV-ADJ (напряжение) и CC-ADJ (ток). Настройка тока должна производиться с подключенной нагрузкой. Не рекомендуется замыкать выход накоротко при настройке тока — модуль бустовый и не рассчитан на короткое замыкание.

• Входное напряжение: 8.5–50 В.

• Выходное напряжение: 10–60 В (регулируемое).

• Максимальный ток: 15A (при хорошем охлаждении).

• Постоянный ток: регулируется от 0.2A до 12A.

• Выходная мощность ограничена входным напряжением и током — до 400 Вт.

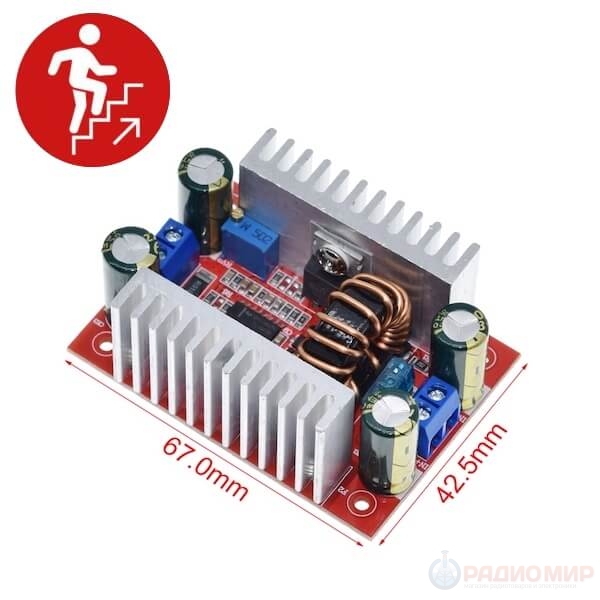

• Размер модуля: 67 × 48 × 28 мм.

• Вес: 86.5 г.

• Рабочая температура: от -40°C до +85°C.

• Рабочая частота: 150 кГц.

• Защита от КЗ: есть.

• Защита от переполюсовки: отсутствует.


Настройка перед использованием:
1. Подключите питание к входу модуля без нагрузки.
2. Отрегулируйте подстроечный резистор "CV-ADJ", установив нужное выходное напряжение.
3. Поверните "CC-ADJ" против часовой стрелки (примерно на 30 оборотов) — это минимальный ток.
4. Подключите нагрузку (например, аккумулятор или LED) и настройте ток под вашу задачу.

Часто задаваемые вопросы и типичные проблемы

• Для чего нужен этот модуль?
  Он предназначен для повышения постоянного напряжения и поддержания стабильного выходного тока. Часто применяется для зарядки аккумуляторов, питания мощных светодиодов, в DIY-проектах, автомобильных переделках, а также в системах с солнечными панелями.

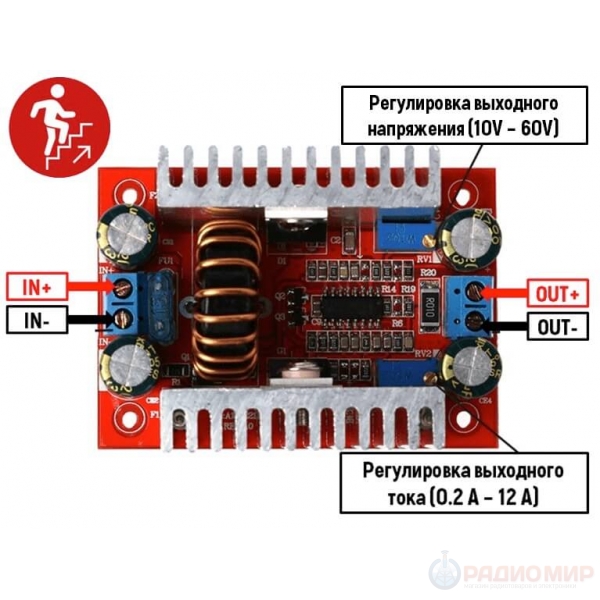

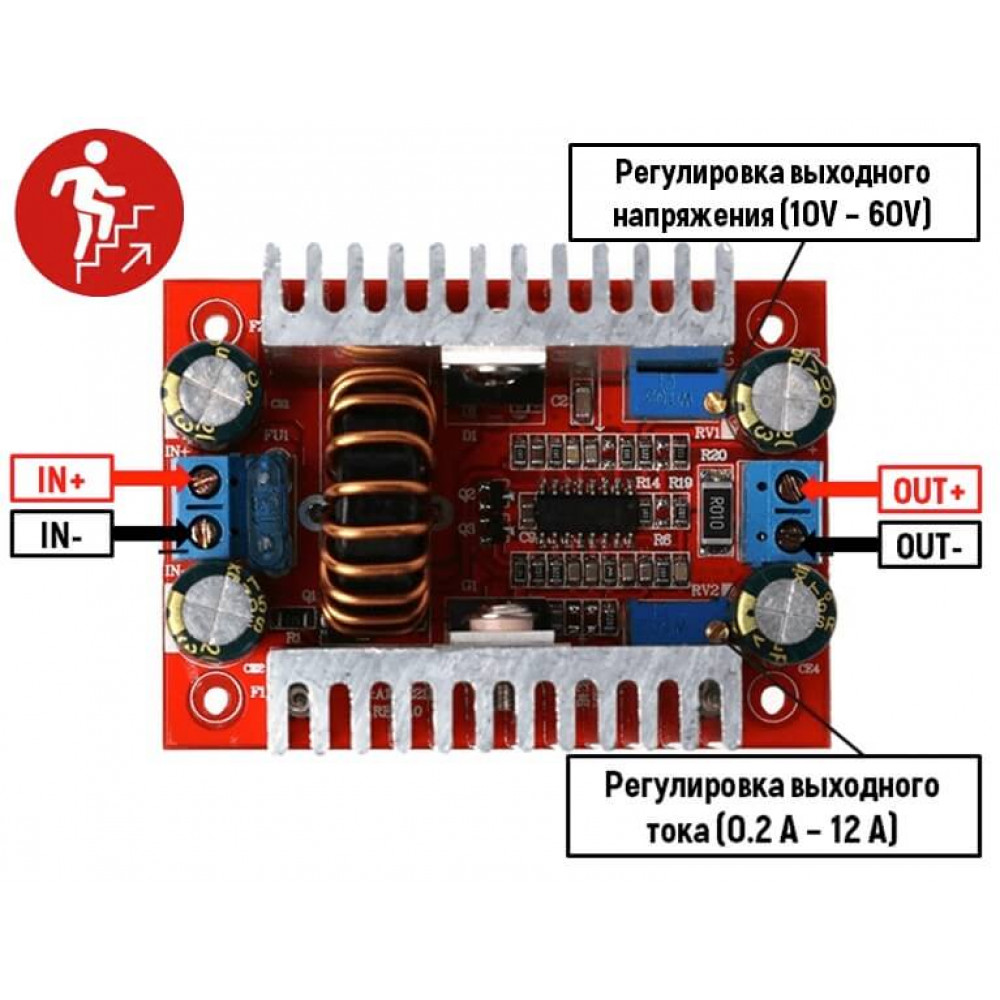

• Какие клеммы есть у модуля и за что они отвечают?
  • IN+ / IN- — вход питания (подаётся напряжение от 8.5 до 50 В).
  • OUT+ / OUT- — выход (регулируемое напряжение от 10 до 60 В).
  • CV-ADJ — подстроечный резистор регулировки выходного напряжения.
  • CC-ADJ — подстроечный резистор регулировки выходного тока.
• Какие типичные проблемы могут возникнуть и как их решить?
  • Проблема: Выходное напряжение сильно падает при подключении нагрузки.
    Почему: Либо модуль перегружен по току, либо входное напряжение слишком низкое.
    Решение: Проверь, чтобы входное напряжение было минимум на 2–3 В ниже желаемого выходного. Уменьши нагрузку или подключи блок питания с большим током.
  • Проблема: Модуль греется и отключается.
    Почему: Перегрузка по току или недостаточное охлаждение.
    Решение: Добавь радиатор или вентилятор, особенно если потребляешь более 7 А. Для долговременной работы не стоит превышать 10 А.
  • Проблема: Ток не регулируется потенциометром CC.
    Почему: Либо нарушена последовательность настройки, либо неисправен сам регулятор.
    Решение: Сначала выставь нужное напряжение (CV), затем подключи нагрузку и только потом настраивай ток (CC), вращая потенциометр против часовой стрелки. Если реакции нет — возможна поломка, потребуется замена регулятора на 10 кОм.
  • Проблема: Выходное напряжение не опускается ниже входного.
    Почему: Это повышающий (boost) преобразователь, а не понижающий. Он физически не может понижать напряжение.
    Решение: Убедись, что выходное напряжение всегда должно быть выше входного минимум на 1–2 В. Если тебе нужно понижать напряжение — выбери модуль с функцией step-down (buck).
  ---
