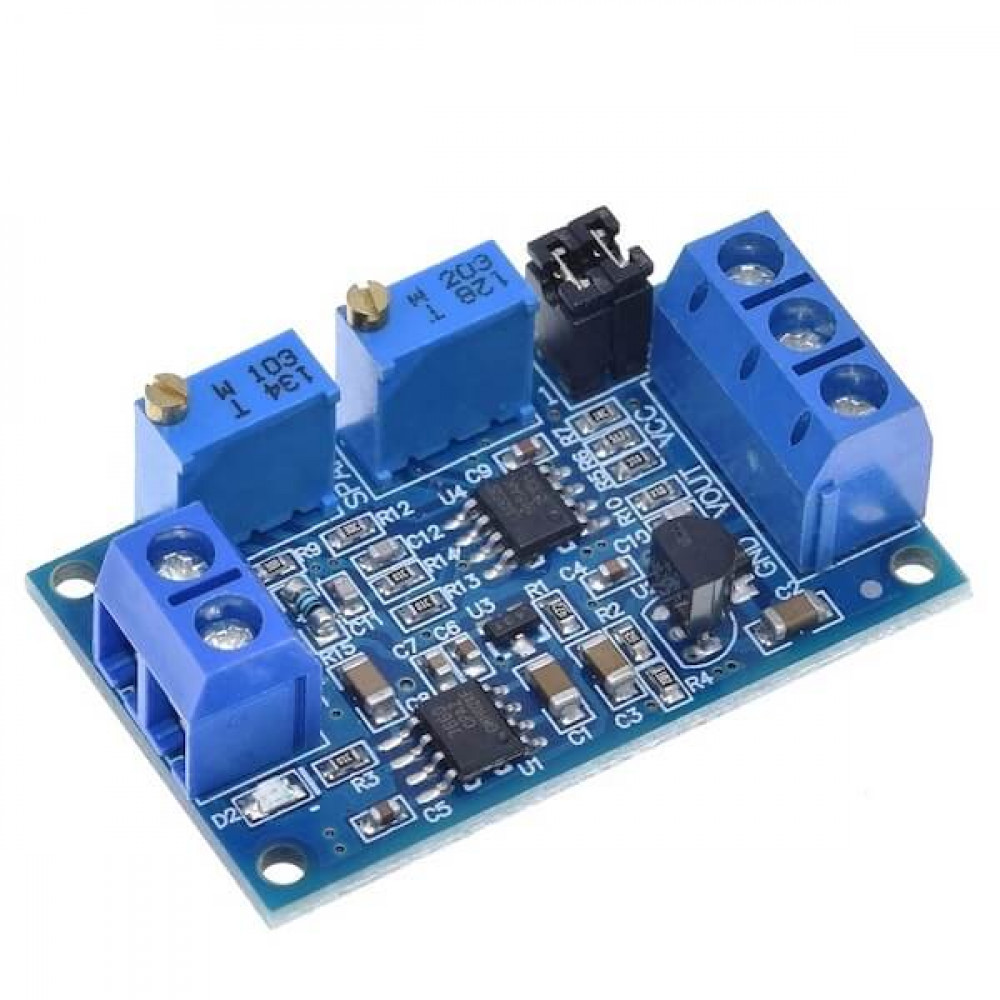

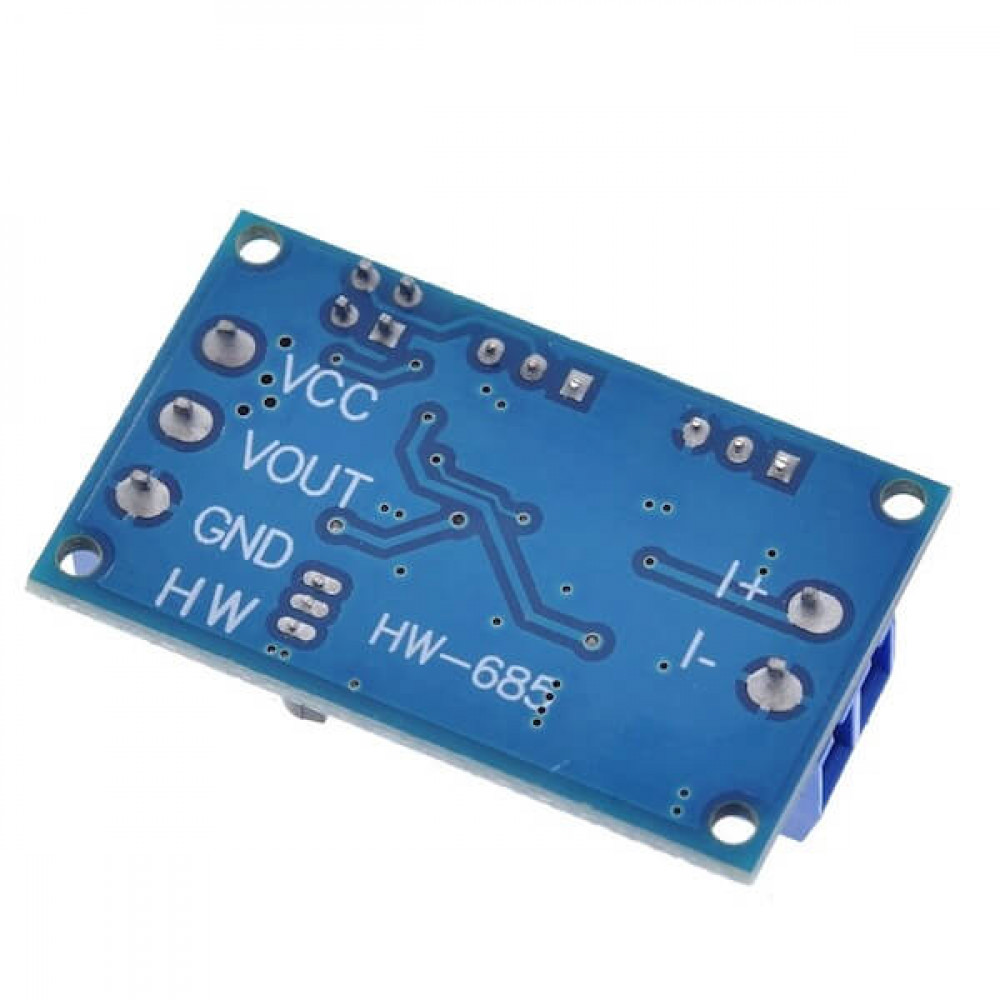

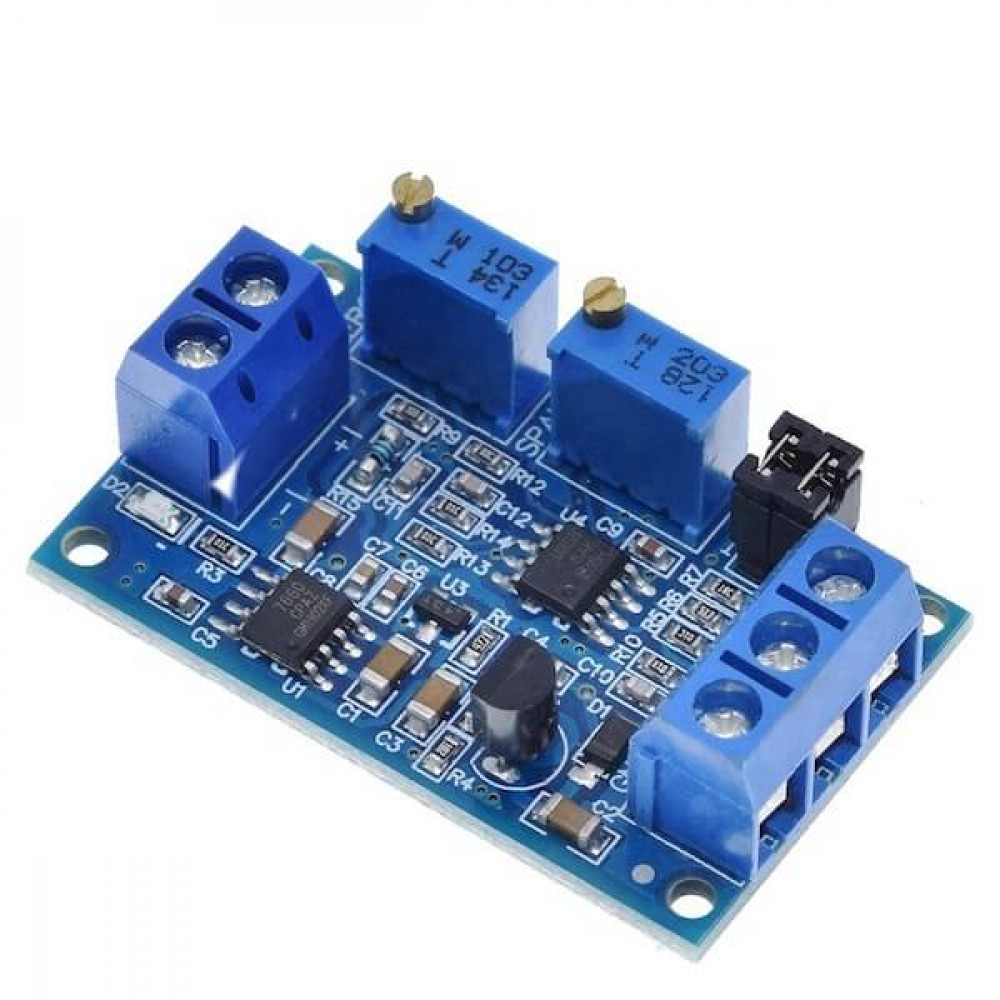

Преобразователь тока 0-20 мА в напряжение 3.3/5/10 В.
Описание устройства
Данный модуль предназначен для преобразования входного сигнала тока (0–20 мА) в выходное напряжение 3.3 В, 5 В или 10 В. Диапазон питающего напряжения составляет от 7 В до 36 В. Устройство оснащено защитой от переполюсовки, а также ограничением входного напряжения выше 5 В.
Конфигурация выходного напряжения осуществляется с помощью перемычек (джамперов). (ON – джампер установлен, OFF – джампер снят):
• 0–2.5 В – 1,2: ON / 2,3: ON
• 0–3.3 В – 1,2: OFF / 2,3: OFF
• 0–5.0 В – 1,2: ON / 2,3: ON
• 0–10.0 В – 1,2: ON / 2,3: OFF
Калибровка устройства
Для точной настройки предусмотрены два потенциометра:
• ZERO – регулирует выходное напряжение при минимальном входном токе.
• SPAN – настраивает уровень выходного напряжения при максимальном входном токе (20 мА).
При входном токе 20 мА потенциометр SPAN должен быть отрегулирован так, чтобы выходное напряжение составляло 2.5 В. В случае входного тока 0–4 мА потенциометр ZERO необходимо установить в минимальное положение.
Технические характеристики
- Диапазон питающего напряжения: 7–36 В
- Диапазон выходного напряжения: 0–10 В
- Габаритные размеры: 42.2 × 25.9 мм
| Основные характеристики | |
| Тип | Понижающий DC-DC |
