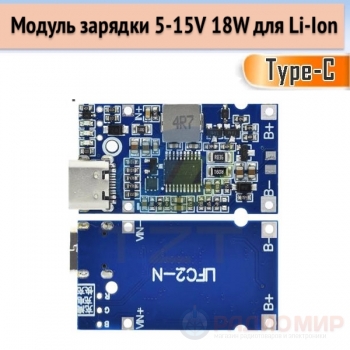

Type-C 4.5V-15V 18W 2A – Модуль зарядки 3S Li-Ion сборок с поддержкой QC и термозащитой

Type-C 4.5V-15V 18W 2A – Модуль зарядки 3S Li-Ion сборок с поддержкой QC и термозащитой
В наличии 380 380 р.
Доступность: В наличии
Код товара: S01-03, lifc2-n
Только самовывоз из магазина
  • Доставка и отправка не осуществляются.
Банковские карты, наличные
  • По расчетному счету с организациями не работаем.
  1. Оформите заказ на сайте.
  2. Получите подтверждение заказа на Ваш электронный адрес.
    Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ.
  3. Заберите заказ в магазине в удобное для Вас время.
    Резерв товара сохраняется в течение 3-х дней.
    Обращаем Ваше внимание:
  • - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
  • - только самовывоз
Оплата покупки производится при получении заказа в магазине.

Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.

Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Деятельность нашего магазина осуществляется в рамках закона «О защите прав потребителей» РФ.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.

Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

Type-C USB модуль для зарядки литий-ионных аккумуляторов 3.7В. Поддержка QC, защита от перегрева и КЗ, индикаторы зарядки, гибкая настройка. Идеален для аккумуляторных сборок.
Комфортные цены
Внимательный сервис
Самовывоз

Модуль зарядки сборки из 3S литиевых аккумуляторов с поддержкой быстрой зарядки QC. Оснащён термозащитой и индикацией состояний. Отлично подходит для зарядки аккумуляторных сборок от обычных зарядных устройств для смартфонов.

Основные характеристики:

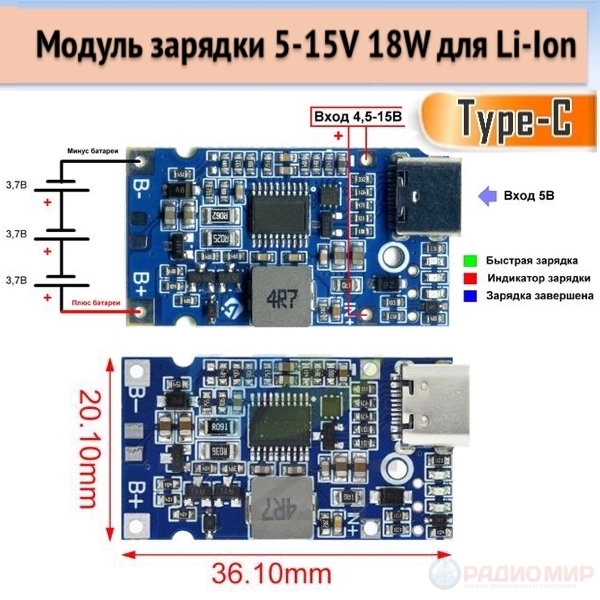

  • Диапазон входного напряжения: 5–20 В (через Type-C или пайкой к VIN+, VIN-)
  • Выход: B−: отрицательный вывод АКБ, B+: положительный вывод
  • Мощность: до 18 Вт при 12 В, до 22 Вт при 20 В
  • Автоматическое переключение: предзаряд → постоянный ток → постоянное напряжение
  • Индикация состояний заряда и быстрой зарядки
  • Встроенная защита от перегрева и короткого замыкания

Индикация состояния:

Состояние Индикатор "Заряд" Индикатор "Полный"
Нет батареи Не горит Горит
Зарядка в процессе Горит Не горит
Заряжено Не горит Горит
Короткое замыкание Мигает (каждые 0.25 сек) Не горит

Индикация быстрой зарядки:

Напряжение VCC QC-индикатор
VCC < 7 В Не горит
VCC > 7 В Горит

Настройка напряжения отключения зарядки:

Формула: Ucutoff = 1.8V × (1 + R1 / R2)

Напряжение отключения (В) R1 (0603) R2 (0603) R2' (дополнительно)
3.6R1 = R2R1 = R2
3.6525K30K59K
3.756K
4.227K36K
7.418K
11.156K12K
14.862K25K
21160K15K

Рекомендации и меры предосторожности:

  • Не путайте полярность аккумулятора — это приведёт к повреждению модуля.
  • Сначала подключите зарядное устройство и проверьте работу, а затем — аккумулятор.
  • Используйте провода достаточного сечения, чтобы обеспечить стабильный ток зарядки.
  • Требуется аккумулятор с защитной платой (BMS).
  • При высокой нагрузке модуль может сильно греться — обеспечьте теплоотвод (вентилятор, радиатор и т.д.).

Часто задаваемые вопросы (FAQ)

2. Какой диапазон входного напряжения у модуля?
Входное напряжение может варьироваться от 4.5 В до 15 В (рекомендуется 4.8–20 В для оптимальной работы).

4. Какие функции защиты предусмотрены?
Встроена защита от перегрева, короткого замыкания, а также многоступенчатая схема зарядки: ток подзарядки, постоянный ток и постоянное напряжение.

5. Как отображается состояние зарядки?
Индикатор светится, когда идёт зарядка; гаснет — аккумулятор полностью заряжен или отсутствует подключённый аккумулятор; мигает при коротком замыкании.

6. Можно ли подключать модуль без защитной платы аккумулятора?
Рекомендуется использовать аккумуляторы с защитной платой, которая обеспечивает балансировку и безопасность. Подключение без неё не рекомендуется.

8. Можно ли изменять настройки зарядного напряжения?
Да, для изменения напряжения отсечки зарядки можно настроить резисторы R1 и R2 согласно таблице из инструкции.

9. Что делать, если индикатор полной зарядки не загорается?
Это может означать, что защитная плата аккумулятора блокирует раннюю зарядку — это нормально.

Важно: всегда проверяйте полярность и качество пайки. Не допускайте перегрева модуля, обеспечьте вентиляцию при высоких токах.

Зачем все-таки нужен этот модуль?

Этот модуль предназначен для зарядки литий-ионных аккумуляторов и аккумуляторных 2S сборок, используя стандартные зарядные устройства от смартфонов с поддержкой QC (Quick Charge).

Он позволяет преобразовать входное напряжение 5–20 В в параметры, необходимые для безопасной зарядки литиевых аккумуляторов, включая трёхступенчатый режим зарядки: предварительная зарядка (trickle), постоянный ток (CC) и постоянное напряжение (CV).

Поддержка быстрой зарядки позволяет использовать зарядки от телефонов вместо громоздких блоков питания. Модуль автоматически подстраивает мощность до 18 Вт (при 12В) и до 22 Вт (при 20В) в зависимости от источника питания.

Кроме того, встроенная индикация состояния (заряд, полная зарядка, короткое замыкание) и все основные защиты (перегрев, КЗ, неправильная полярность) делают его удобным решением для самостоятельных проектов и портативных устройств.

Модуль особенно полезен:

  • в DIY-проектах на базе Arduino или ESP32, где требуется аккумуляторное питание,
  • для портативной электроники и аудиотехники,
  • в качестве зарядного устройства для аккумуляторов 18650 или 26650,
  • в солнечных и мобильных системах, где питание нестабильно или ограничено.
Основные характеристики
Тип Зарядный USB модуль, Повышающий DC-DC
Особенности модуля Фикс. выходное напряжение, Поддержка QC, c Type-C
