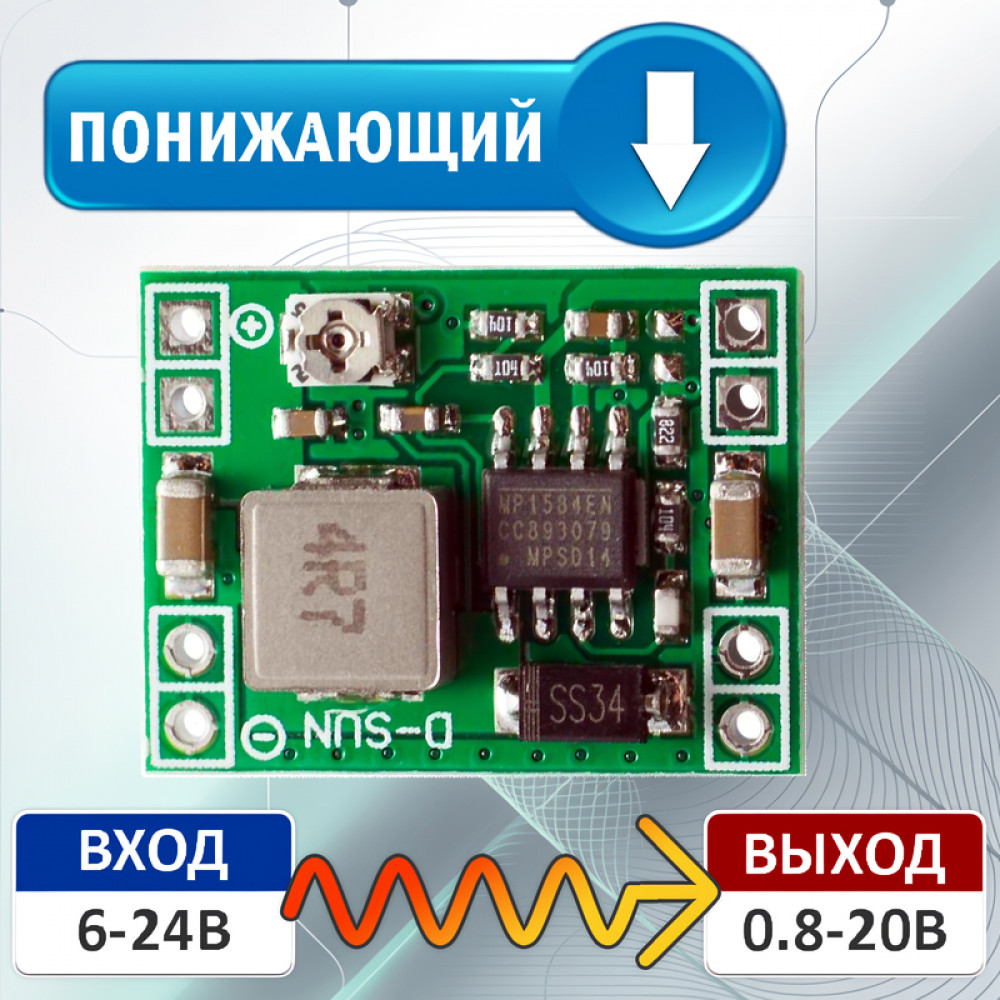

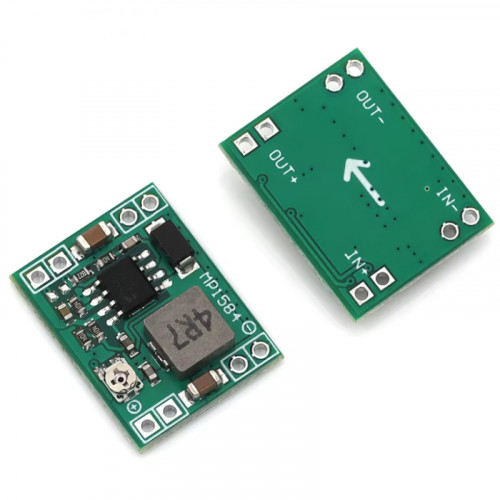

DC-DC понижающий преобразователь 6–24В → 0.8–20В, 3A

Модуль подходит для различных электронных устройств и DIY-проектов. Его можно использовать с аккумуляторами, солнечными панелями и другими источниками питания, где важно экономить энергию и получать стабильное напряжение.

При необходимости на базе данного преобразователя можно собрать полноценный блок питания, добавив трансформатор, выпрямитель и фильтр.

Для корректной работы входное напряжение должно быть минимум на 1,5 В выше выходного. При мощности нагрузки свыше 10 Вт рекомендуется предусмотреть охлаждение.

Интересный факт: несмотря на свои миниатюрные размеры, модуль способен обеспечивать ток до 3 А, что делает его сравнимым по возможностям с более крупными источниками питания.

Основные характеристики:

Входное напряжение: 6–24 В

Выходное напряжение: 0,8–20 В

Выходной ток: до 3 А

Частота переключения: до 1,5 МГц (обычно 1 МГц)

Выходные пульсации: менее 30 мВ

Уровень шумов: до 50 мВ

Максимальный КПД: до 96%

Рабочая температура: от -45°C до +85°C

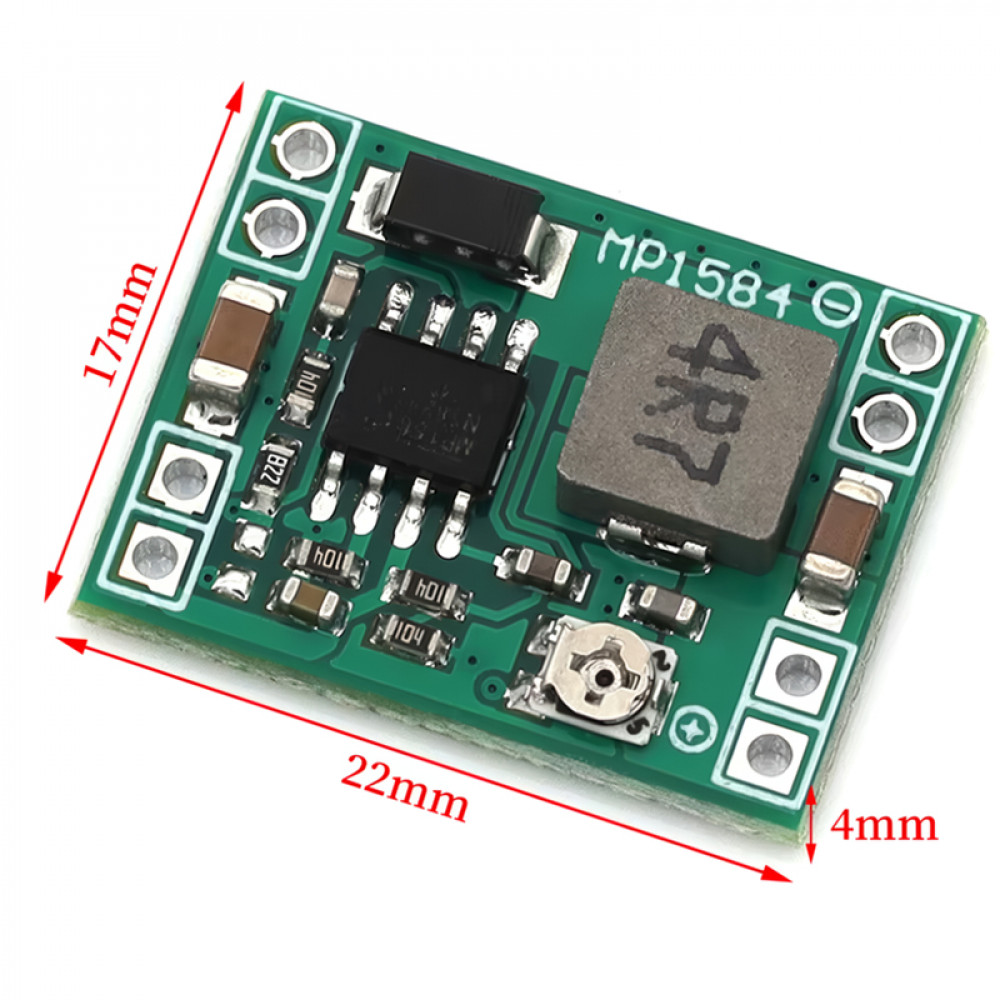

Размеры: 22 × 17 мм

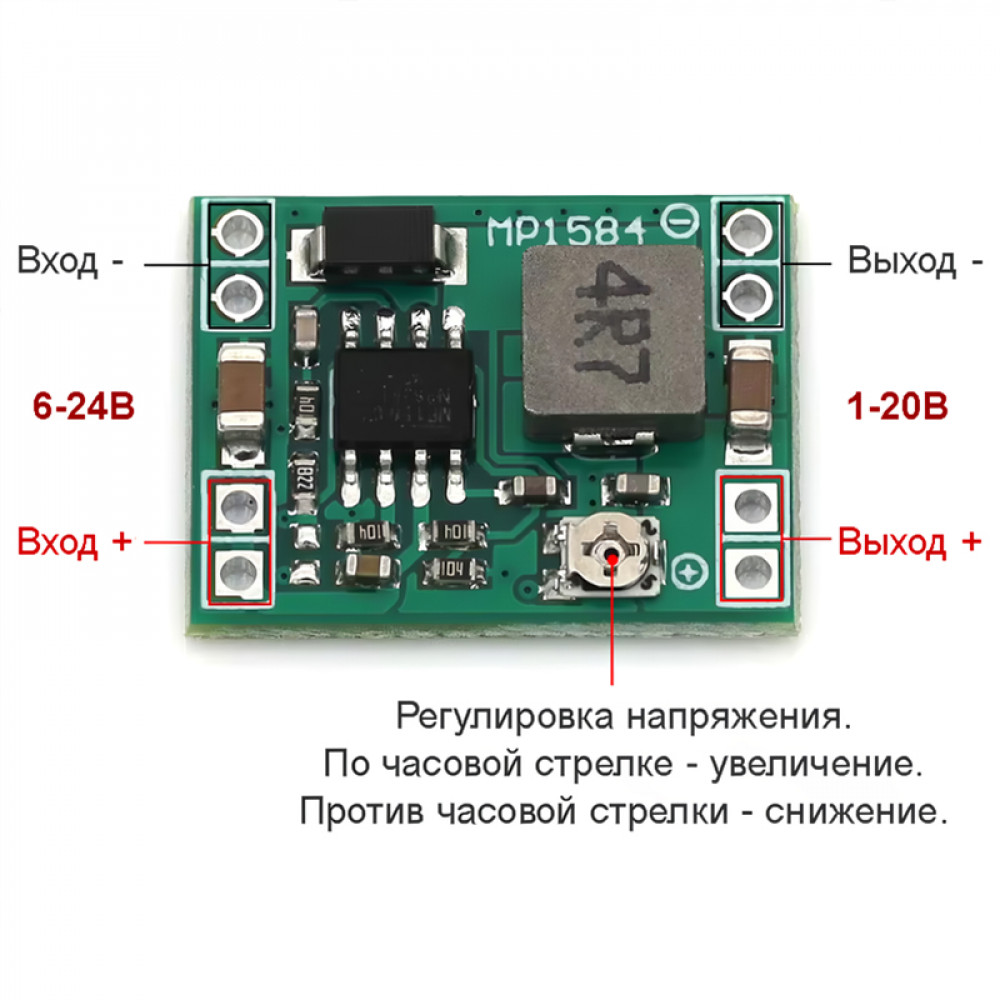

Важно: это понижающий преобразователь. Выходное напряжение должно быть ниже входного. Перед подключением нагрузки проверьте и настройте выходное напряжение.

Часто задаваемые вопросы

Можно ли получить 5 В из источника 12 В?
Да. Например, модуль можно настроить на 5 В для питания USB-устройства или микроконтроллера. Перед подключением нагрузки проверьте выходное напряжение мультиметром.

Какой ток можно получить от MP1584EN?
Заявленный максимум — 3 А, но длительный ток зависит от разницы входного и выходного напряжений, нагрузки и охлаждения. Например, при 5 В и 3 А выходная мощность составляет 15 Вт, что может вызвать заметный нагрев миниатюрной платы.

Можно ли питать Arduino или ESP32?
Да. Установите напряжение, соответствующее входу питания платы: например, 5 В для подходящего входа Arduino или 5V/VIN на совместимой плате ESP32. На вывод 3,3 В подавать 5 В нельзя.

Можно ли подключить модуль к автомобильному аккумулятору?
Номинальные 12 В входят в заявленный диапазон, но в автомобильной сети бывают скачки напряжения. Для постоянной установки потребуется дополнительная защита от импульсов и перенапряжения.

Можно ли использовать MP1584EN для зарядки аккумуляторов?
Сам по себе модуль не заменяет зарядное устройство. Для безопасной зарядки нужны корректные ограничения напряжения и тока, а также алгоритм, подходящий для конкретного типа аккумулятора.

Почему модуль нагревается?
Нагрев зависит от выходного тока и разницы между входным и выходным напряжениями. Например, при преобразовании 24 В в 5 В нагрузка создаёт более тяжёлые условия, чем при преобразовании 7 В в 5 В. При сильном нагреве уменьшите нагрузку и обеспечьте охлаждение.

Можно ли получить на выходе 20 В при входных 24 В?
Это соответствует принципу понижающего преобразования, однако достижимый диапазон зависит от конкретной платы и условий работы. Настройте выход без подключённой нагрузки и проверьте напряжение мультиметром.
