| ТипПонижающий DC-DC | Выходная мощность10 | Особенности модуляФикс. выходное напряжение |

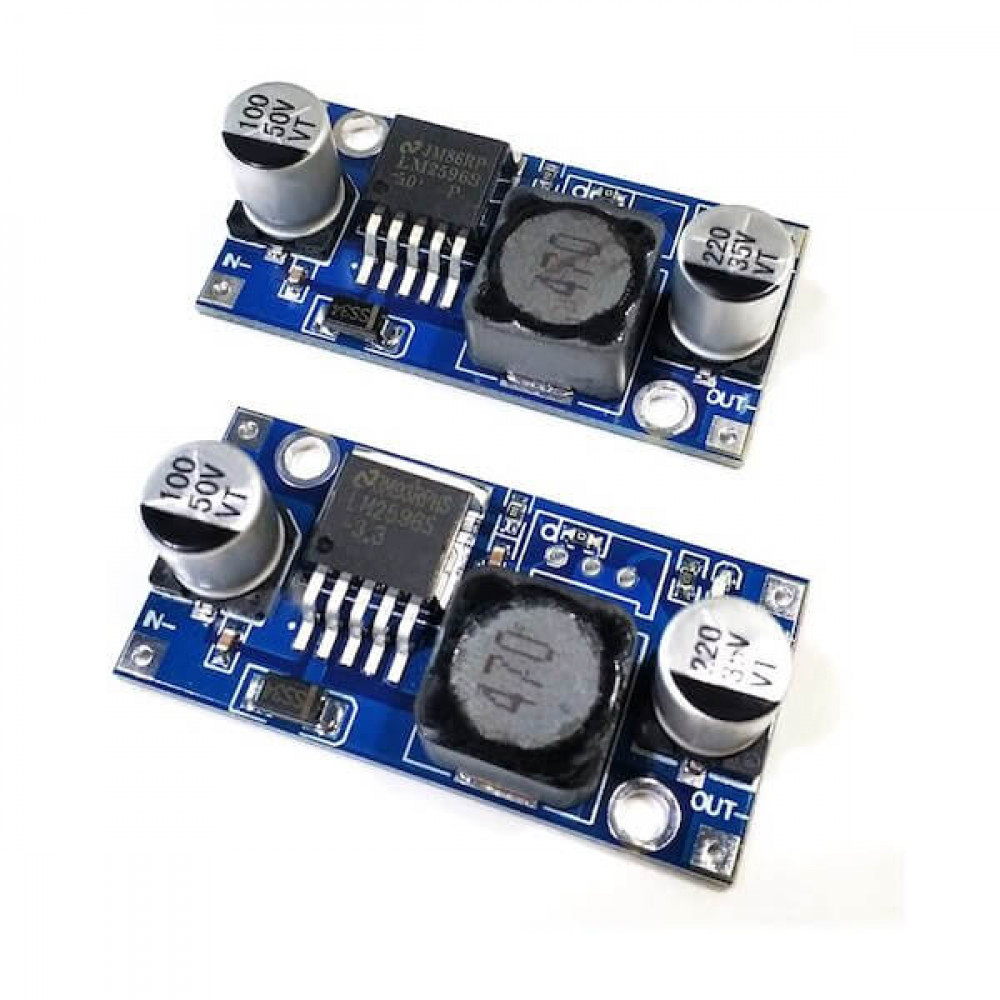

Понижающий DC-DC преобразователь на базе LM2596S с фиксированным выходным напряжением 5 В. Позволяет питать USB-устройства, микроконтроллеры, датчики и другие электронные модули от источника постоянного напряжения с более высоким уровнем. Выходное напряжение не регулируется — модуль всегда выдаёт 5 В в пределах допустимой нагрузки.
Характеристики
- Входное напряжение: DC 7–40 В - Выходное напряжение: 5 В - Номинальный выходной ток: до 2 А - Кратковременный ток: до 3 А при достаточном охлаждении - Заявленный КПД: до 80% - Монтажные отверстия на плате - Подключение: пайка контактов
Подключение
- **IN+** — положительный вход питания - **IN−** — отрицательный вход питания - **OUT+** — положительный выход 5 В - **OUT−** — отрицательный выход Перед подключением нагрузки проверьте полярность и убедитесь, что входное напряжение находится в допустимом диапазоне. Модуль рассчитан только на постоянный ток.
Особенности работы
Плата заявлена с защитой от короткого замыкания и перегрева. При этом защитные функции и допустимый ток зависят от конкретной реализации модуля. При продолжительной работе с током, близким к максимальному, контролируйте нагрев платы и обеспечьте необходимое охлаждение.
Часто задаваемые вопросы
Можно ли подключить модуль к автомобильному аккумулятору 12 В?
Да, номинальное напряжение автомобильного аккумулятора подходит. Однако в бортовой сети возможны скачки напряжения, поэтому для автомобильной установки может потребоваться дополнительная защита от импульсных перенапряжений.
Можно ли питать устройство, которому требуется 5 В и 1,5 А?
Да, если его потребление не превышает возможности модуля и обеспечено достаточное охлаждение.
Можно ли получить на выходе 9 или 12 В?
Нет. У этой версии фиксированный выход 5 В. Для получения другого напряжения нужен регулируемый модуль или преобразователь с соответствующим выходом.
Подойдёт ли модуль для питания Raspberry Pi или другого устройства с USB?
Возможно, если устройству достаточно 5 В, а преобразователь выдерживает его потребление, включая кратковременные пиковые токи. Плата сама по себе не имеет USB-разъёма — способ подключения нужно организовать отдельно.
Можно ли питать от него светодиодную ленту на 5 В?
Да, если суммарный ток ленты не превышает допустимый ток преобразователя. Для обычных светодиодов без встроенного ограничения тока необходимо предусмотреть подходящий ограничитель.
Можно ли подать на вход 5 В?
Нет. Согласно заявленным характеристикам, входное напряжение должно быть не ниже 7 В.
| Тип | Понижающий DC-DC |
|---|---|
| Выходная мощность | 10 |
| Особенности модуля | Фикс. выходное напряжение |
-
