Понижающий модуль XL4015 5A DC-DC 4-38В → 1.25-36В с радиатором и защитой
Код товара: C04-05
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

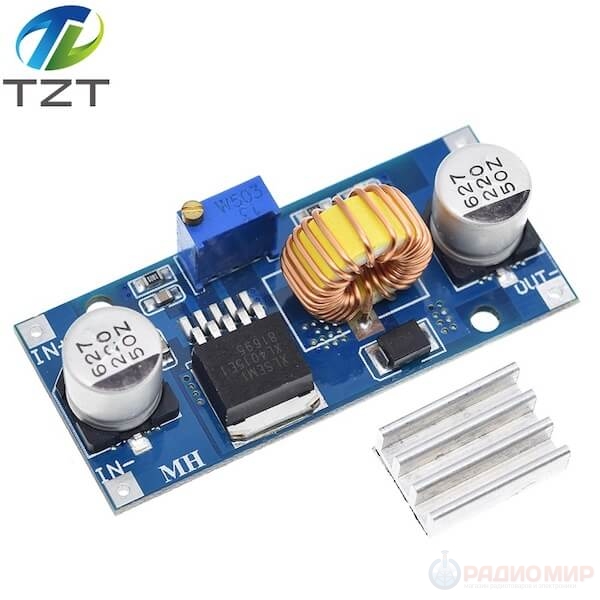

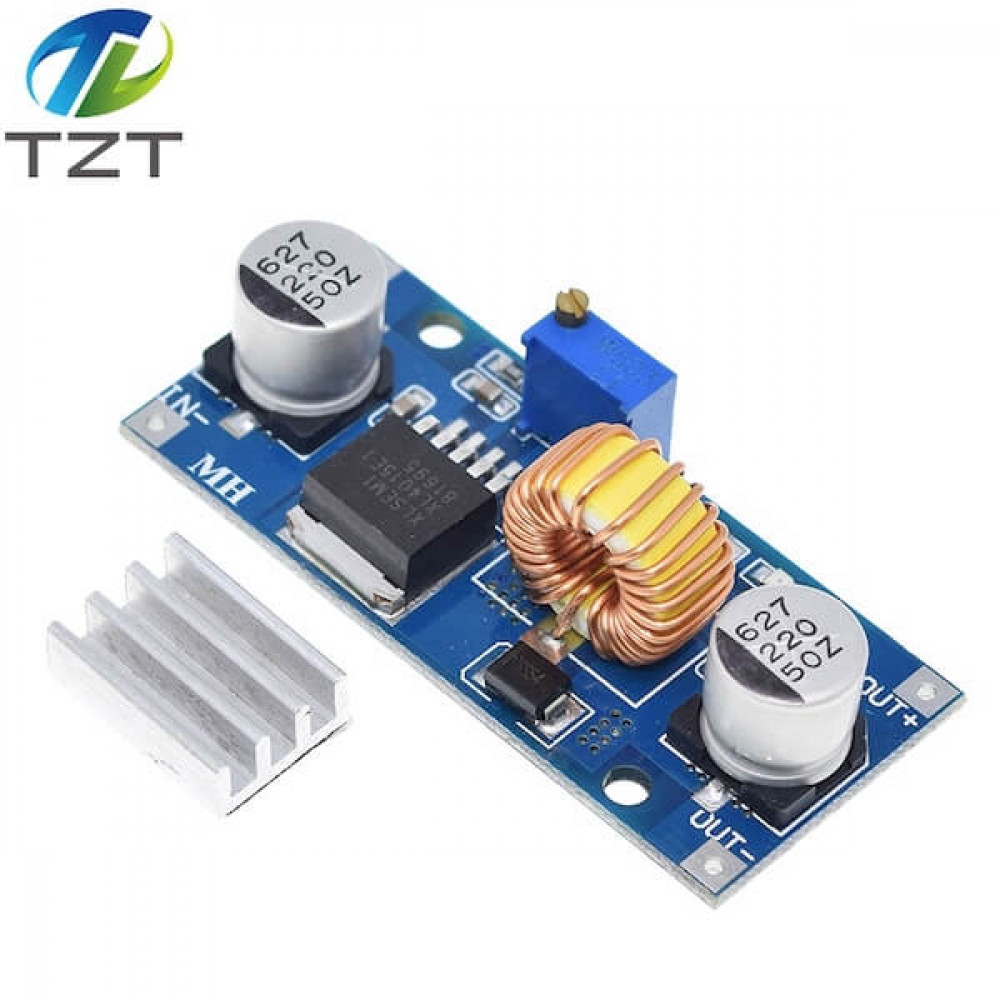

DC-DC понижающий модуль 5A — это универсальный импульсный стабилизатор напряжения на базе микросхемы XL4015. Позволяет понижать напряжение с диапазона 4–38 В до нужного уровня от 1.25 В до 36 В при токе до 5 А и мощности до 75 Вт. Оснащён радиатором для эффективного охлаждения, световым индикатором питания, а также встроенной защитой от перегрева и короткого замыкания.
Модуль подойдёт для:
- питания микроконтроллеров, Arduino, ESP32 и др. модулей;
- зарядки литиевых аккумуляторов (при ручной настройке напряжения);
- снижения напряжения 24 В до 12 В, 5 В или 3.3 В для автопитания;
- переделки блоков питания, построения лабораторного регулируемого источника.
Технические характеристики:
- Модель: XL4015
- Тип: понижающий преобразователь (BUCK)
- Входное напряжение: 4–38 В (не превышайте 38 В)
- Выходное напряжение: 1.25–36 В (регулируемое)
- Минимальный ΔV: вход должен быть минимум на 1.5 В выше выхода
- Выходной ток: до 5 А
- Выходная мощность: до 75 Вт
- Частота преобразования: 180 кГц
- Эффективность: до 96%
- Размер: 54 × 24 × 15 мм
- Защита от короткого замыкания: есть (ограничение по току ~8 А)
- Защита от перегрева: есть (автоматическое отключение)
- Индикация питания: есть (светодиод)

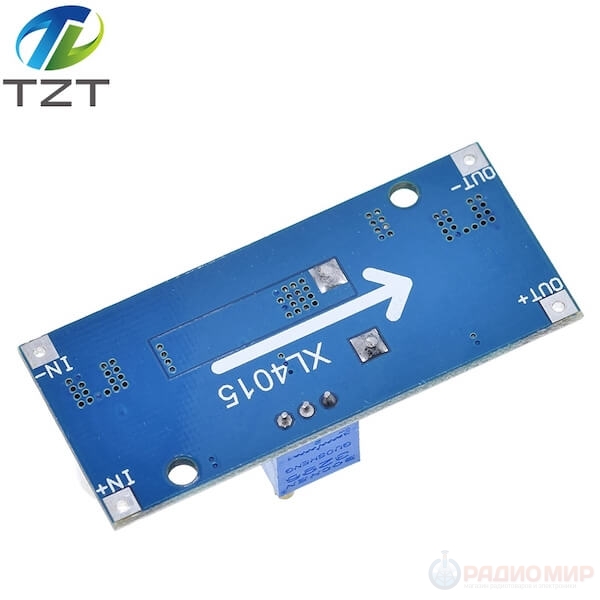

- Подключение: пайка — VIN+/VIN-, VOUT+/VOUT-
Важные замечания:
- Если выходное напряжение не регулируется (равно входу) — поверните подстроечный резистор против часовой стрелки 20+ оборотов.
- Не подключайте модуль «в обратку» — защиты от переполюсовки нет!
- При длительной работе с токами выше 3 А рекомендуется активное охлаждение.
Вход: от 4 до 38 В. Выход: от 1.25 до 36 В. Обязательное условие — выход должен быть минимум на 1.5 В ниже входа.
Как отрегулировать напряжение, если оно не меняется?Поверните подстроечный резистор против часовой стрелки 20 или более оборотов. Это распространённая особенность при первом использовании.
Какая защита встроена?Есть защита от короткого замыкания с ограничением тока около 8 А и защита от перегрева — модуль выключится автоматически при перегреве.
Есть ли защита от обратной полярности?Нет.

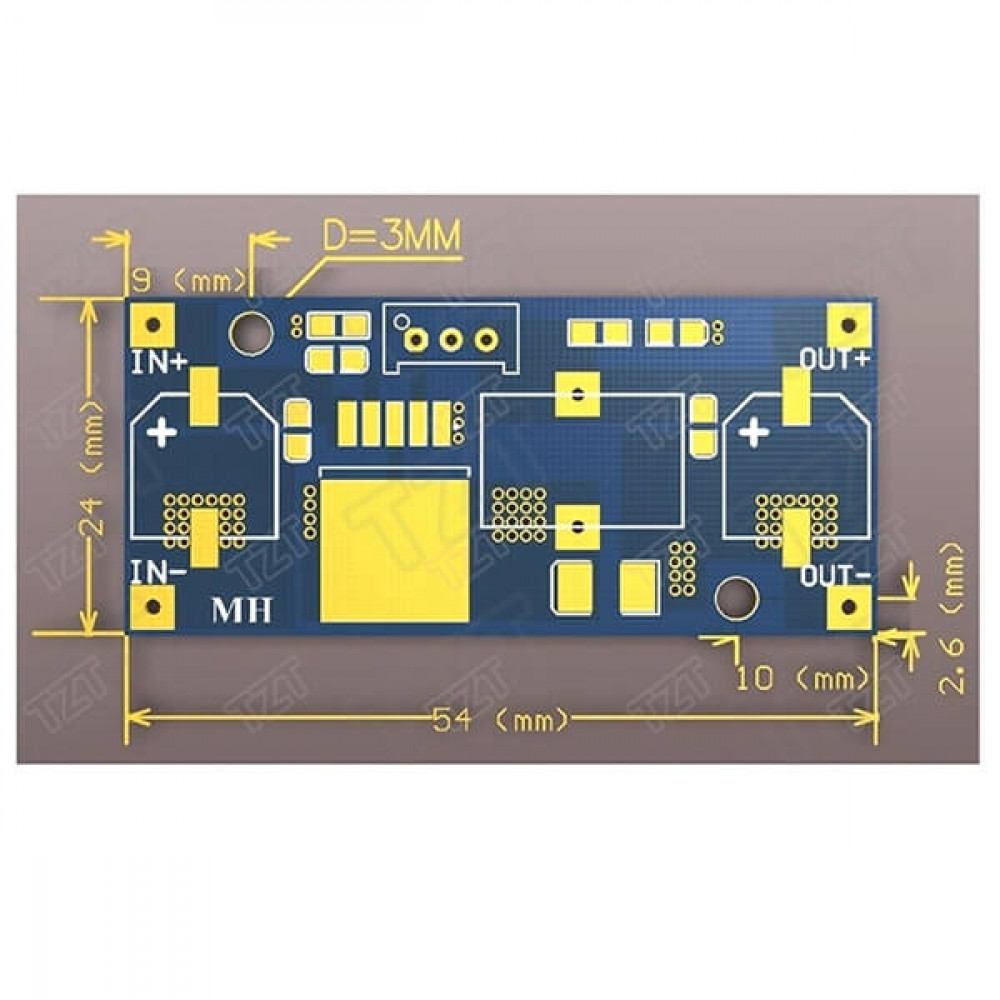

Какие размеры?54 × 24 × 15 мм. Отверстия под винты Ø3 мм — удобно для монтажа в корпус или на шасси.
| Основные характеристики | |
| Тип | Понижающий DC-DC |
| Особенности модуля | Регулировка вых. напряжения |
