| ТипПонижающий DC-DC | Выходная мощность16 | Особенности модуляРегулировка вых. напряжения |

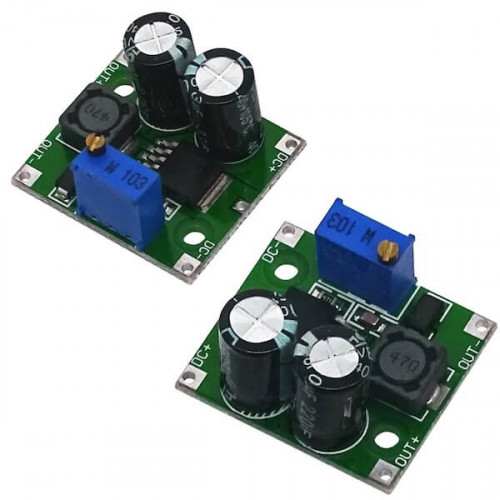

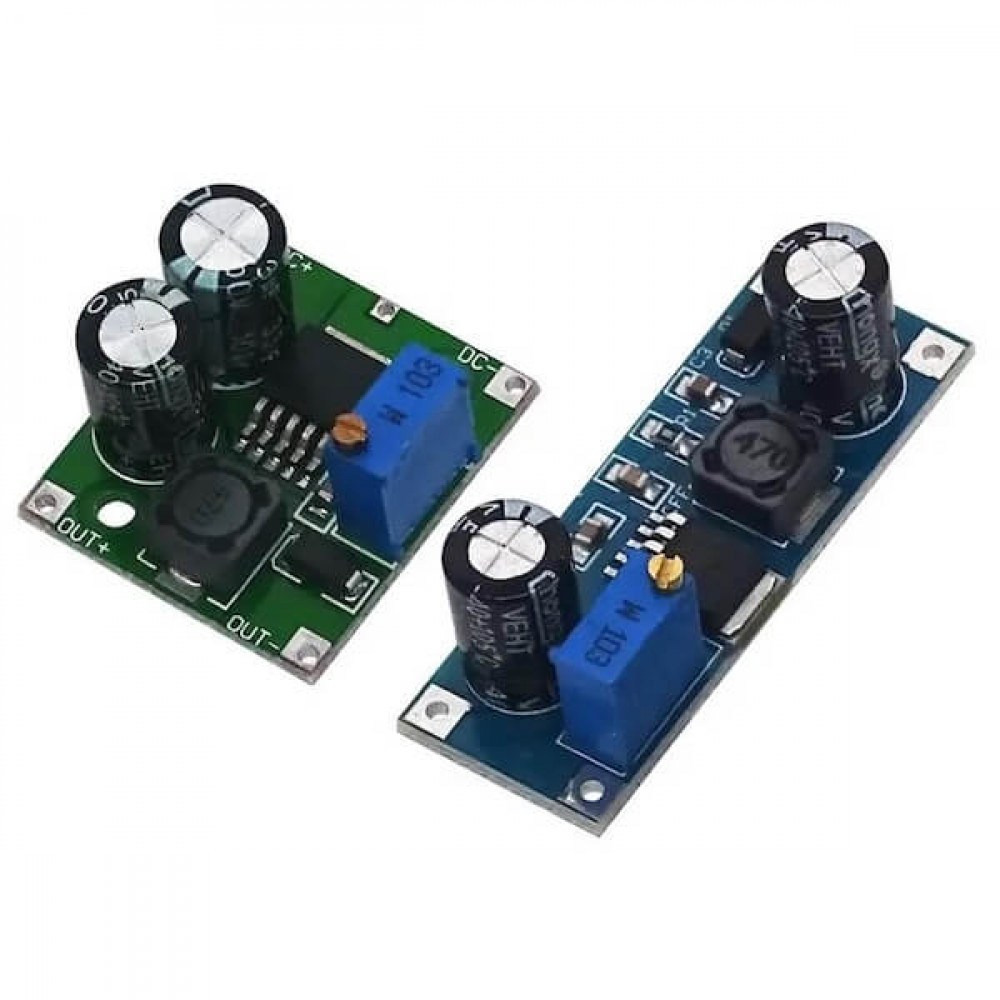

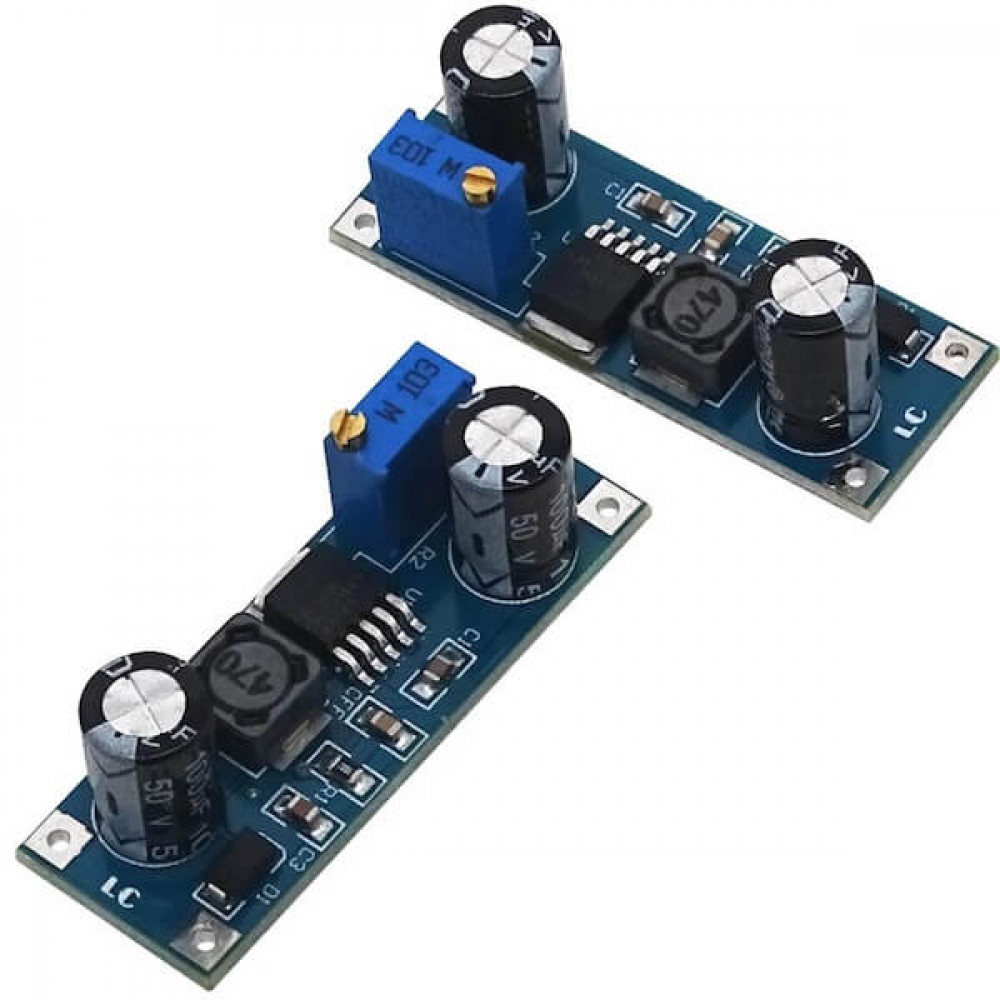

Понижающий DC-DC преобразователь на микросхеме XL7015 предназначен для получения регулируемого выходного напряжения от источников постоянного тока с высоким напряжением. Подходит для питания электронных устройств, которым требуется небольшая выходная мощность при повышенном входном напряжении.
Характеристики
- Входное напряжение: 5–80 В DC
- Выходное напряжение: регулируемое, 5–20 В
- Выходной ток: до 0,8 А
- Защита: от короткого замыкания, перегрузки по току и перегрева

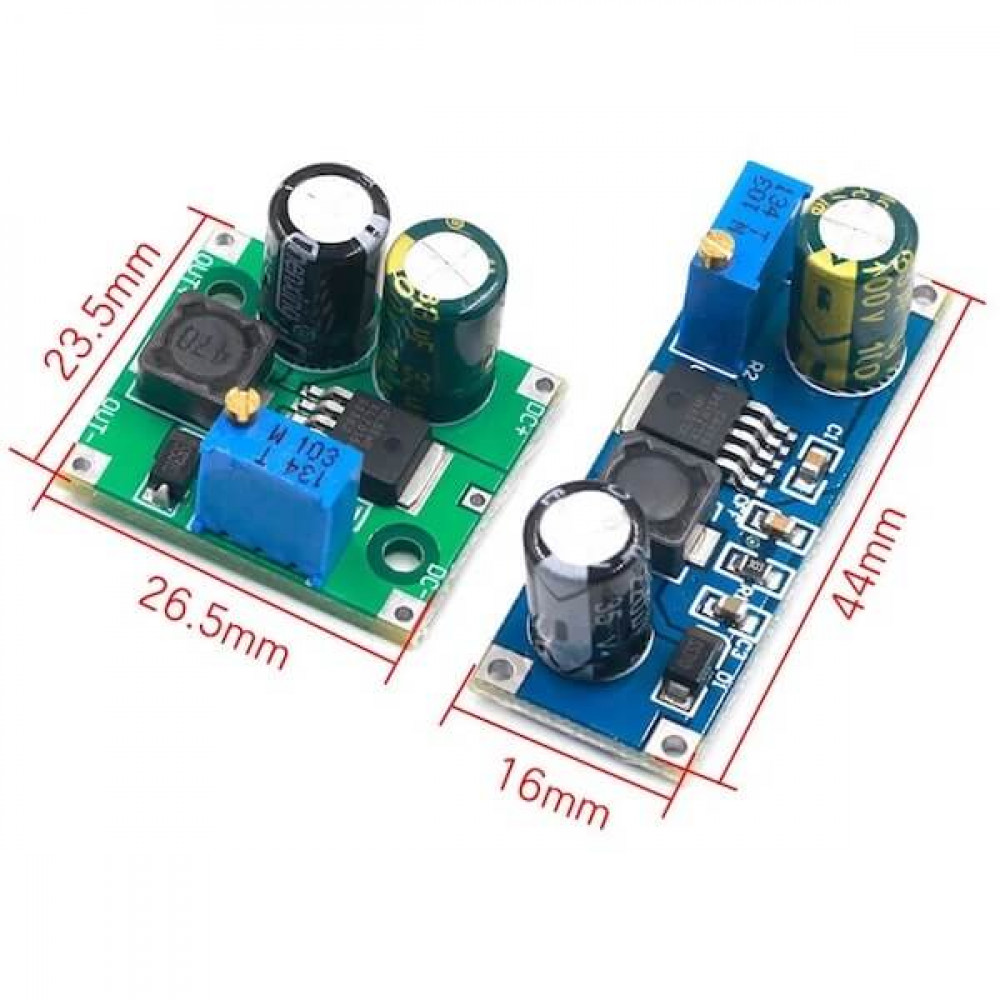

- Размеры платы: 16 × 44 мм
Подключение
- VIN — положительный вход питания
- GND — общий провод
- VOUT — положительный выход
- GND — общий провод выхода
Важные ограничения
Преобразователь работает только на понижение: выходное напряжение должно быть ниже входного. Максимальный ток 0,8 А не означает, что его можно получить при любых сочетаниях напряжения. Допустимый режим зависит от разницы входного и выходного напряжений и нагрева.
Входное напряжение до 80 В опасно. Перед подключением внимательно проверьте полярность и настройки. Не прикасайтесь к открытым контактам при включённом питании.
Часто задаваемые вопросы
Можно ли получить 12 В из источника 48 В?
Да, это типичная задача понижающего преобразователя. Установите выходное напряжение до подключения нагрузки и проверьте его мультиметром. Убедитесь, что разница между входным и выходным напряжениями не превышает заявленные для модуля 60 В.
Можно ли питать устройство с током потребления 0,8 А?
Это предельное заявленное значение, а не гарантированный запас для любой нагрузки. Если устройство потребляет ток близкий к 0,8 А длительно или имеет высокий пусковой ток, необходимо проверить нагрев и стабильность выходного напряжения.
Можно ли использовать его как контроллер электродвигателя электромобиля?
Нет. Это преобразователь питания, а не контроллер тягового двигателя. Он может применяться для питания совместимой низковольтной электроники, если её требования укладываются в параметры модуля.
Защищён ли модуль от любого короткого замыкания?
Заявлена защита от короткого замыкания, но она не делает длительное замыкание безопасным. Не проверяйте её намеренным замыканием выхода и не рассчитывайте на защиту от ошибок подключения или превышения допустимого входного напряжения.
| Тип | Понижающий DC-DC |
|---|---|
| Выходная мощность | 16 |
| Особенности модуля | Регулировка вых. напряжения |
-
