Модуль зарядки TP4056 с Type-C входом и повышением напряжения до 28В — 1А / 5W для 18650 Li-ion

Компактный модуль зарядки Li-Ion и повышайка — всё в одном!

Универсальный модуль совмещает функции зарядки, повышения напряжения и защиты аккумулятора. Работает с Li-Ion (LiPol) батареями 3.7 В (включая 18650), поддерживает зарядку до полного (4.2 В), регулируемый выход до 28 В и мощность до 5 Вт. Удобный Type-C вход делает его отличным выбором для мобильных проектов и DIY-устройств.

Основные характеристики:

• Максимальный ток зарядки — до 1 А (настраивается заменой резистора)
• Зарядка одного литий-ионного АКБ 3.7 В (полный заряд — 4.2 В)
• Защита от перегрева, перезаряда, обратного подключения
• Индикация состояния зарядки: нет батареи, ошибка, заряд, завершение
• Входное напряжение: 4.2–6.5 В
• Регулируемое выходное напряжение: 4.2–28 В
• Максимальная выходная мощность: 5 Вт

Настройка зарядного тока:

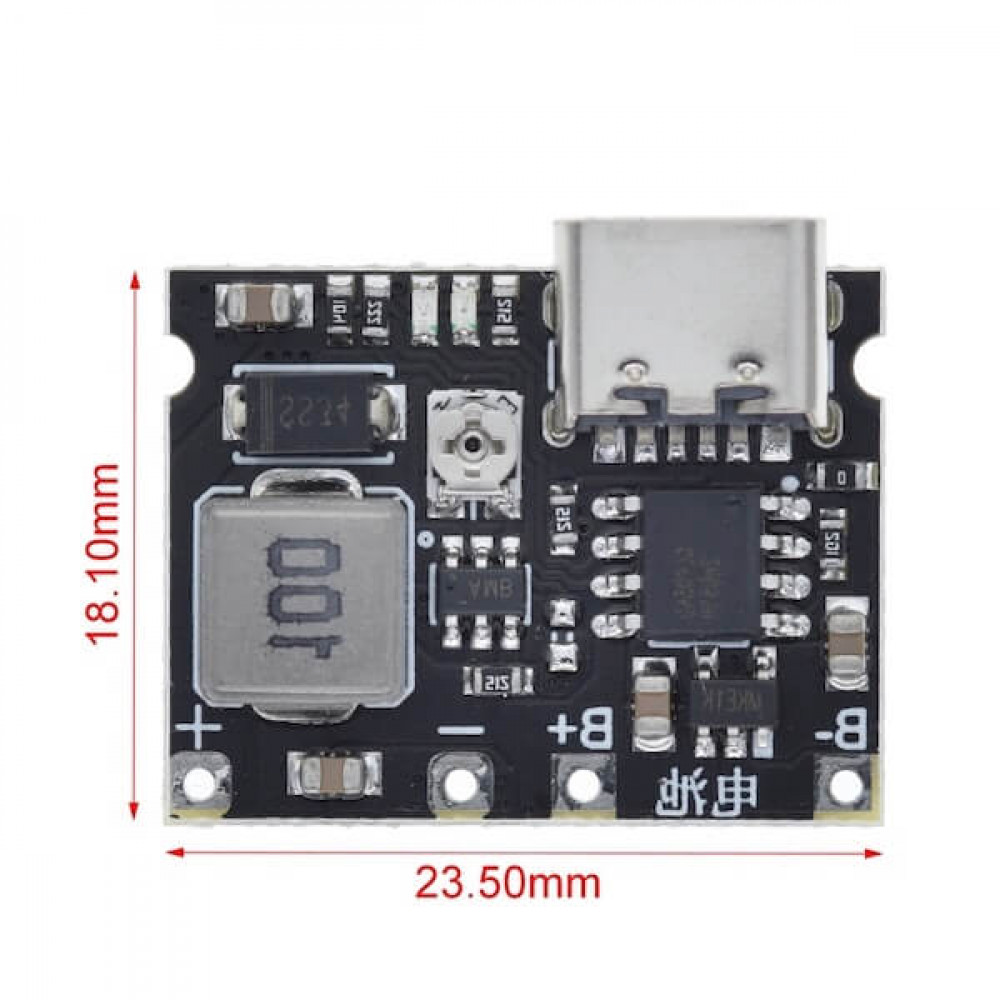

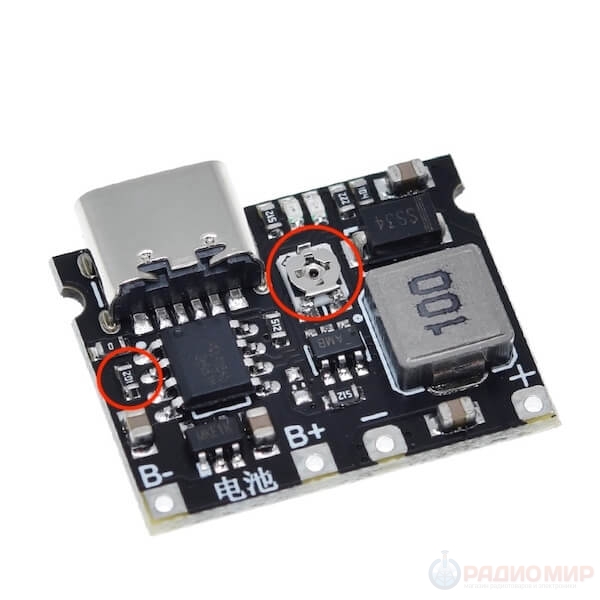

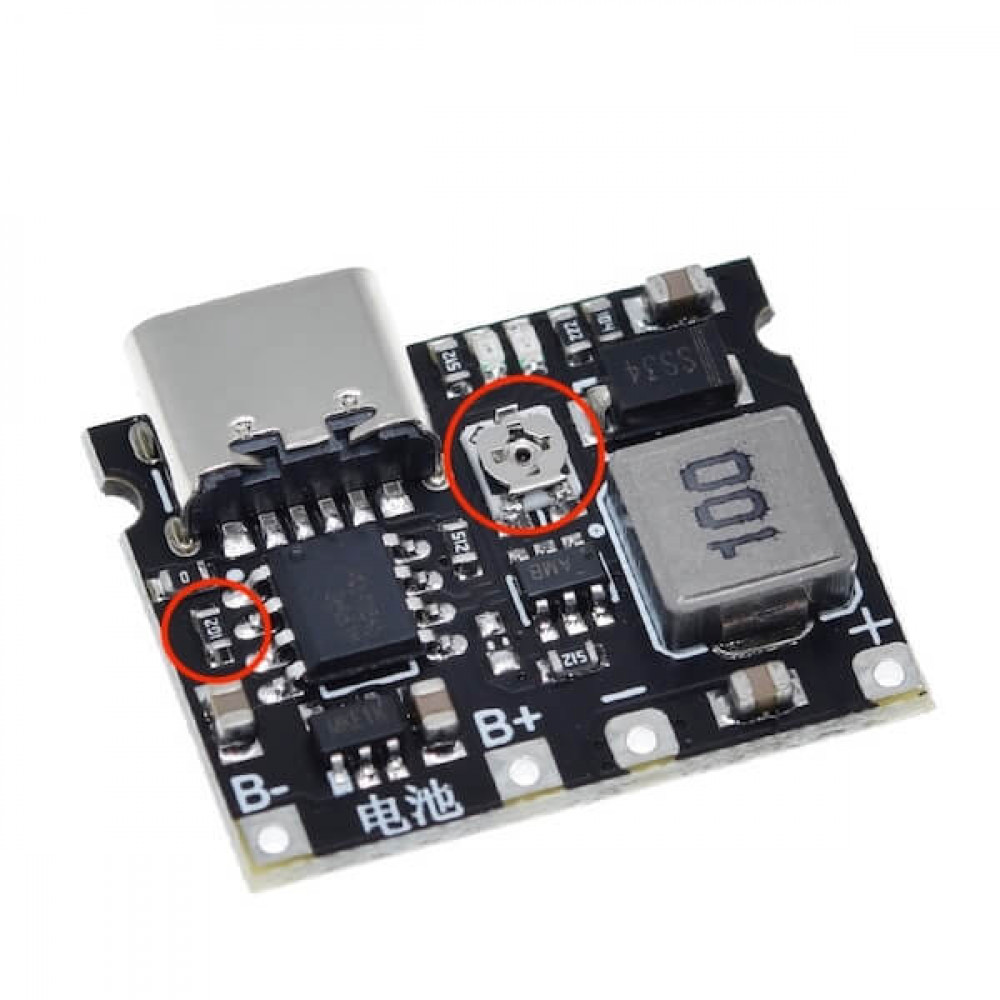

Модуль позволяет вручную задать зарядный ток, изменив резистор (форм-фактор 0603) по формуле:

R (Ом) = 1200 / I, где I — требуемый ток в амперах

Примеры:

• 30 кОм → 50 мА
• 2 кОм → 580 мА
• 1.2 кОм → 1000 мА

Важно: изменения в модуле вы осуществляете на свой страх и риск. Гарантия на модуль при этом не сохраняется.

Особенности работы и подключения:

• Поддерживает только параллельное соединение аккумуляторов ( последовательно — нельзя!)
• Если аккумулятор имеет встроенную плату защиты — необходимо поставить перемычку на T после подключения B+ и B-
• Если плата защиты отсутствует — не ставьте перемычку на  T

Рекомендации по подключению:

• Желательно использовать аккумуляторы ёмкостью от 1000 мАч
• Оптимальный ток заряда — около 0.37С (пример: для 1000 мАч — 370-400 мА)
• Провода подключения аккумулятора должны быть короткими и толстыми — иначе теряется точность заряда

Индикация состояния зарядки:

• Красный светодиод (CHRG): зарядка в процессе
• Синий светодиод (STDBY): заряд завершён
• При наличии нагрузки — красный может гореть постоянно
• Без подключения — горит синий, красный слегка светится

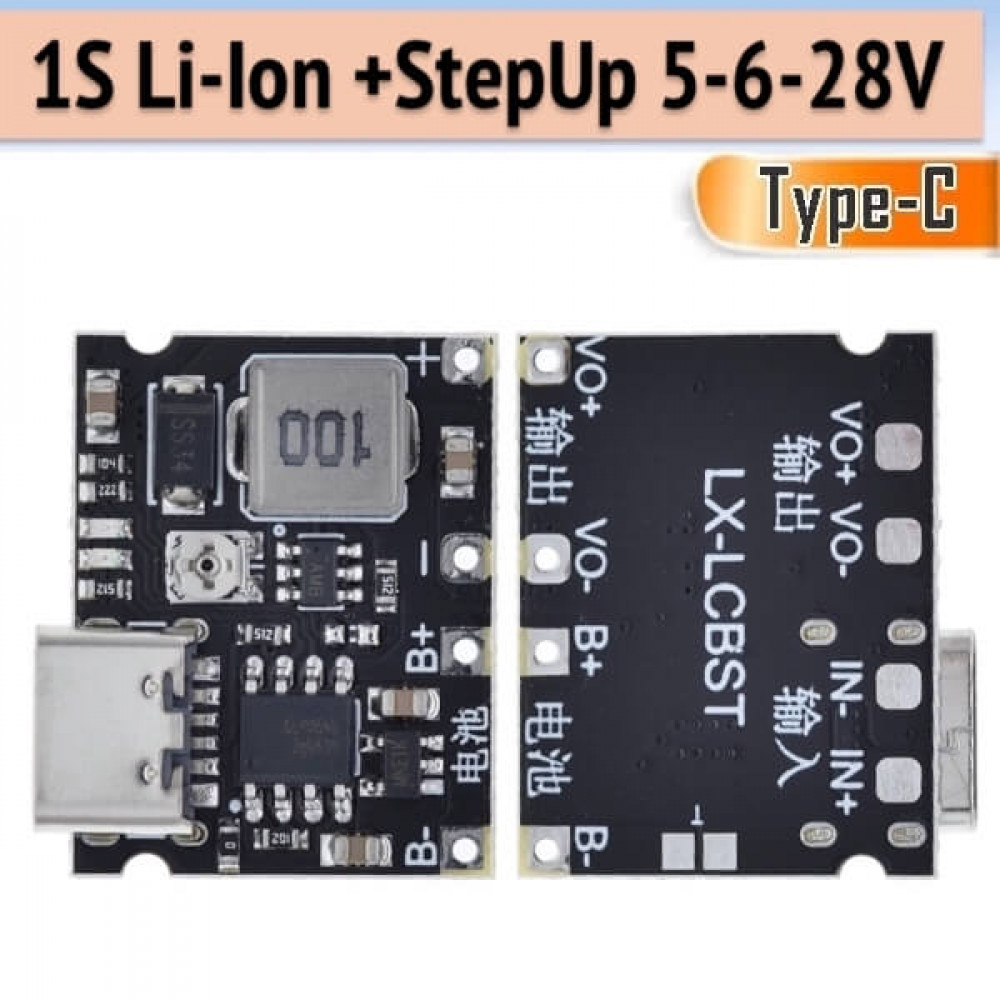

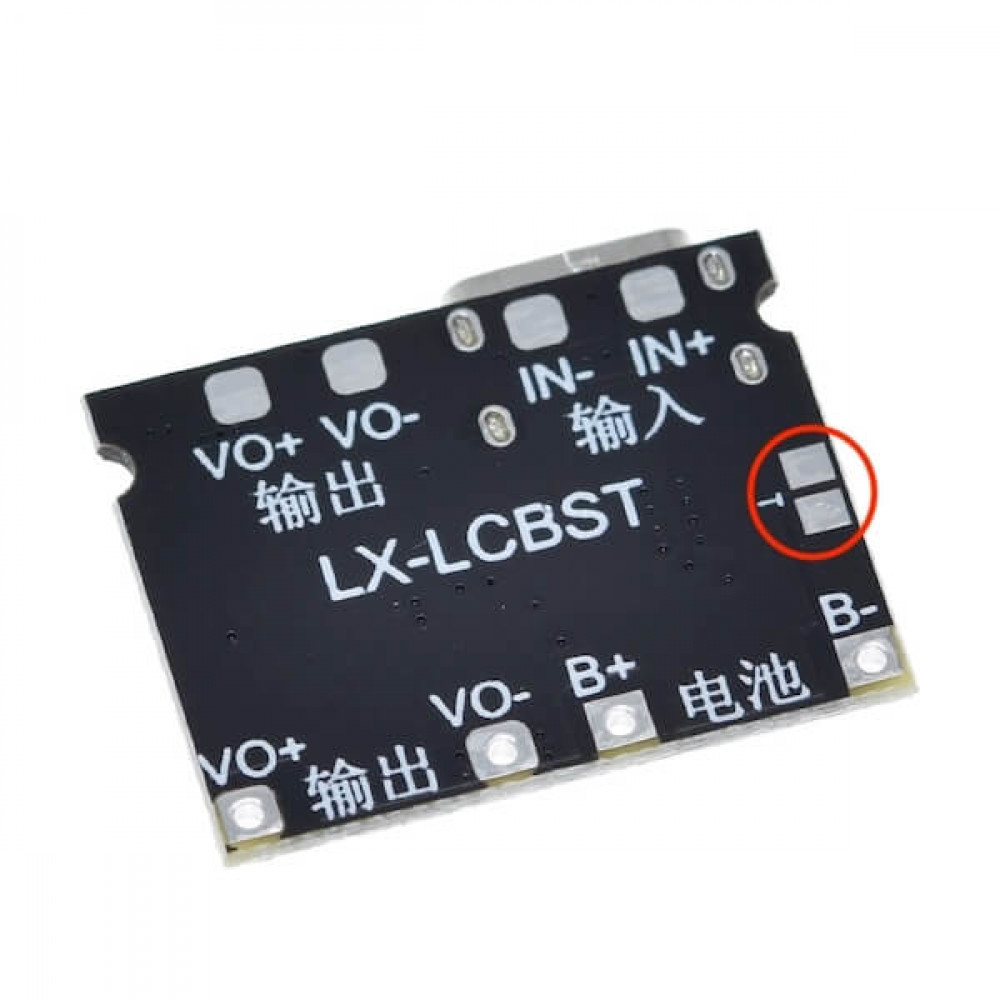

1. IN+ / IN− — Вход питания:
Используется для подачи питания на модуль. Обычно подключается к источнику питания 5V через пайку или через разъём Type-C.
Важно: используйте либо пайку, либо Type-C, но не оба одновременно.
2. B+ / B− — Подключение аккумулятора:
Сюда подключается литий-ионный аккумулятор 3.7 В (например, 18650 или LiPo).
Подключайте только одну батарею! Только параллельно, не последовательно.
3. VO+ / VO− — Выход повышенного напряжения:
Служит для питания внешних устройств — напряжение регулируется от 4.2 В до 28 В с помощью потенциометра на плате.
Максимальная выходная мощность — 5 Вт.
4. T — Контакт управления защитой:
Используется для включения/отключения функции защиты в зависимости от типа аккумулятора.

Вопрос-Ответ.
Вопрос: Нагрев при зарядке - это нормально?
При повышающем режиме и высокой нагрузке модуль может нагреваться — это нормально, встроена защита от перегрева.

Вопрос: Здесь два выхода VO+ и VO-. К какому подключаться?
Они соединены параллельно — подключайте к любому.

Вопрос: Какой вход использовать — Type-C или паяльные контакты?
Можно использовать любой из входов — либо разъём Type-C, либо контактную площадку IN+ и IN-. Выбирается только один вариант подключения.

Вопрос: Какой максимальный ток зарядки?
Максимальный ток — до 1А. При необходимости его можно изменить, заменив токозадающий резистор (0603).

Вопрос: Можно ли заряжать несколько аккумуляторов одновременно?
Можно только при параллельном соединении аккумуляторов. Последовательное соединение не допускается.

Вопрос: Подходит ли модуль для полимерных литий-ионных батарей?
Да, он подходит для любых 3.7 В литий-ионных аккумуляторов, включая 18650 и полимерные (LiPo).
