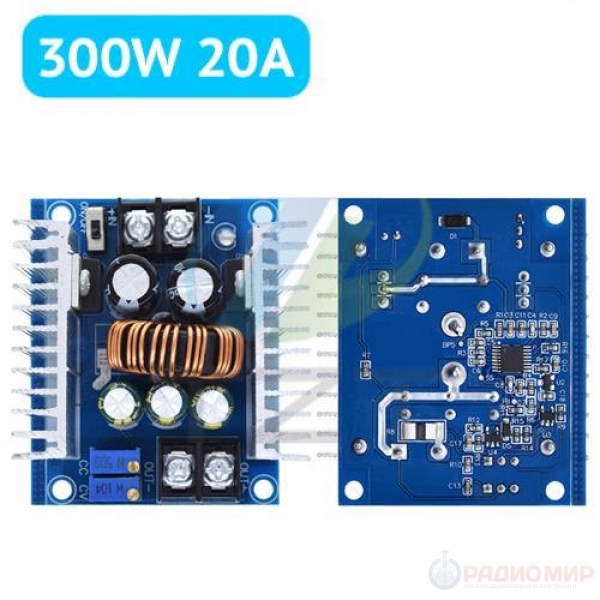

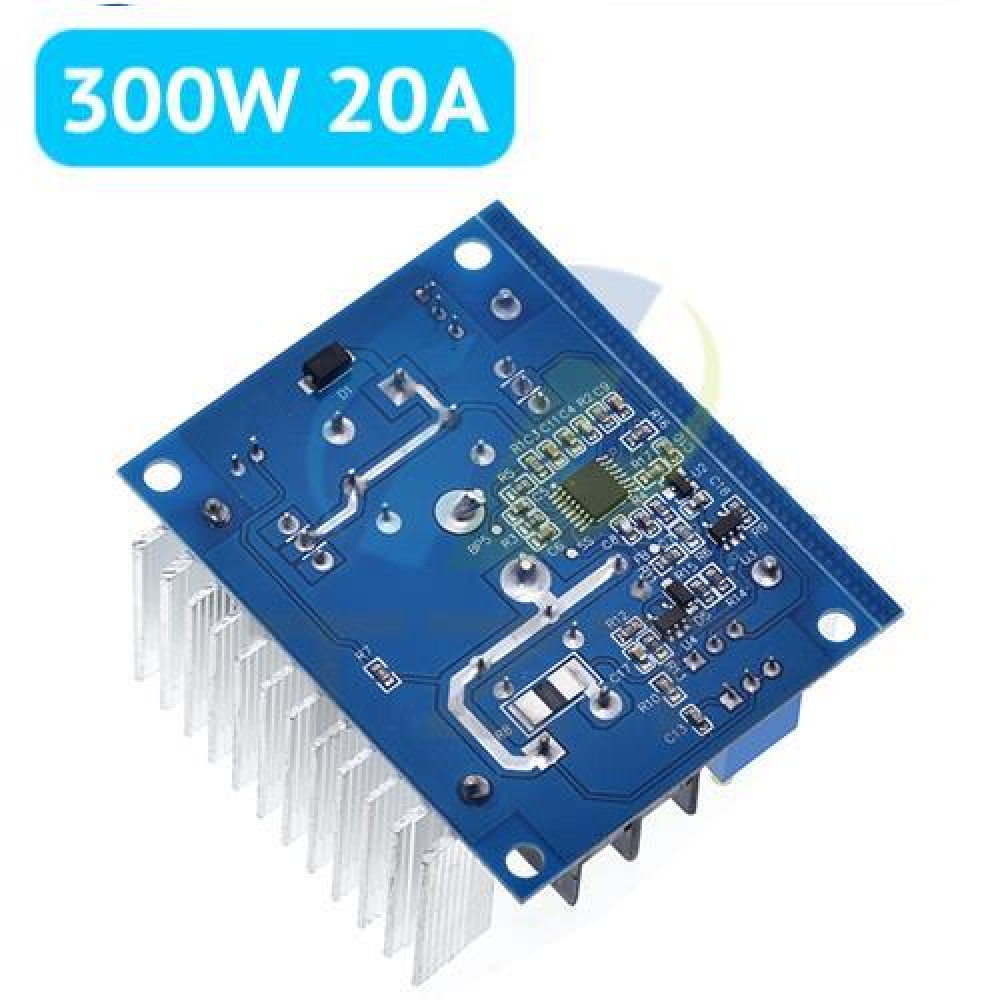

DC-DC понижающий модуль 300W 20A с постоянным током и напряжением, LED-драйвер, зарядное устройство

Основные характеристики:

• Тип модуля: синхронный понижающий (BUCK), не изолированный
• Входное напряжение: 12–35 В DC
• Выходное напряжение: 1.2–32 В DC, плавно регулируемое
• Выходной ток регулируется от 0.2 до 20А
• Мощность: до 300 Вт (при условии хорошего охлаждения)
• Минимальный перепад напряжения (разница между входом и выходом): 3 В
• Рабочая частота: 150 кГц
• КПД преобразования: до 96%
• Пульсации на выходе: ~50 мВ
• Рабочая температура: от -10°C до +75°C
• Защита от КЗ: есть (мгновенная), но не допускается длительное короткое замыкание
• Защита от обратного подключения питания: отсутствует (рекомендуется внешний диод)
• Защита от обратного тока: нет (для индуктивной нагрузки требуется внешний транзистор)
• Регулировка: два потенциометра – CV (напряжение) и CC (ток)
• Направление регулировки: по часовой – увеличение, против – уменьшение

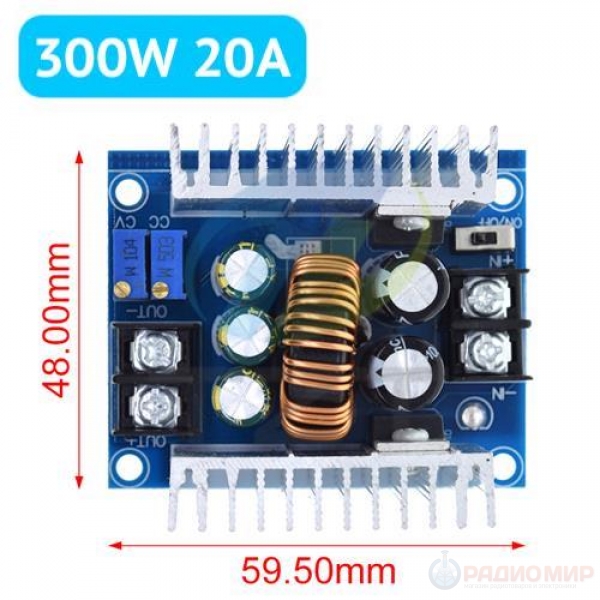

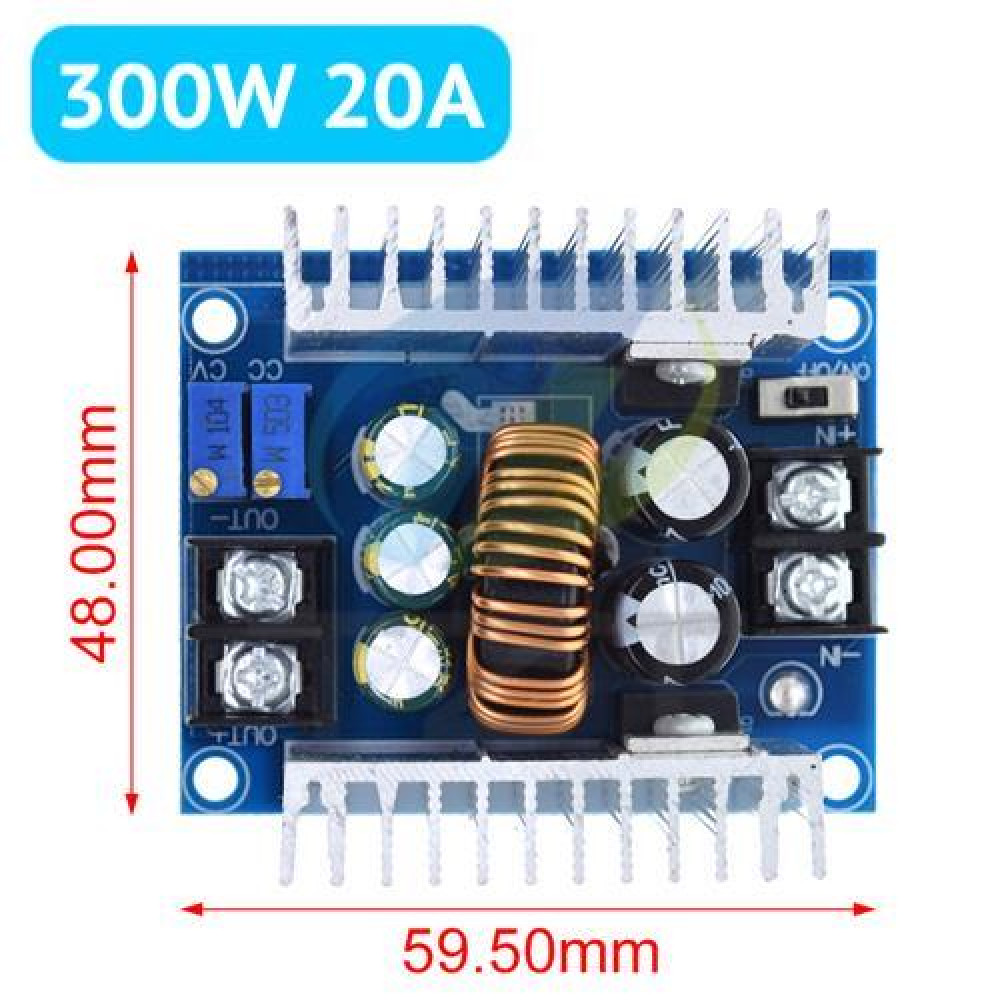

• Тип подключения: винтовые клеммы (OUT+ OUT-, IN+ IN-)

Применение:

• Зарядка литий-ионных, LiFePO4 и свинцово-кислотных аккумуляторов
• Питание мощных LED
• Солнечные панели и ветрогенераторы
• Питание электроники, автономных устройств

Как настроить выходное напряжение и ток:

1. Поверните потенциометр CV, чтобы установить нужное выходное напряжение (по часовой – выше, против – ниже)
2. Поверните потенциометр CC (первоначально против часовой стрелки на ~30 оборотов для установки минимального тока)
3. Подключите нагрузку (светодиод) и поверните потенциометр CC по часовой стрелке, чтобы выставить нужный ток.
4. При зарядке аккумуляторов: разрядите аккумулятор, затем подключите его к выходу и настройте ток. (Важно использовать разряженный аккумулятор для точной настройки, т.к. при заряженном аккумуляторе ток будет ниже).

• Можно ли использовать без радиатора?
  Для работы на токах до 5A можно без охлаждения. При нагрузках свыше 50–60 Вт обязательно устанавливайте радиатор и вентилятор. При температуре силового транзистора выше 65°C также рекомендуется установить вентилятор; при высоком выходном напряжении снизьте нагрузку.

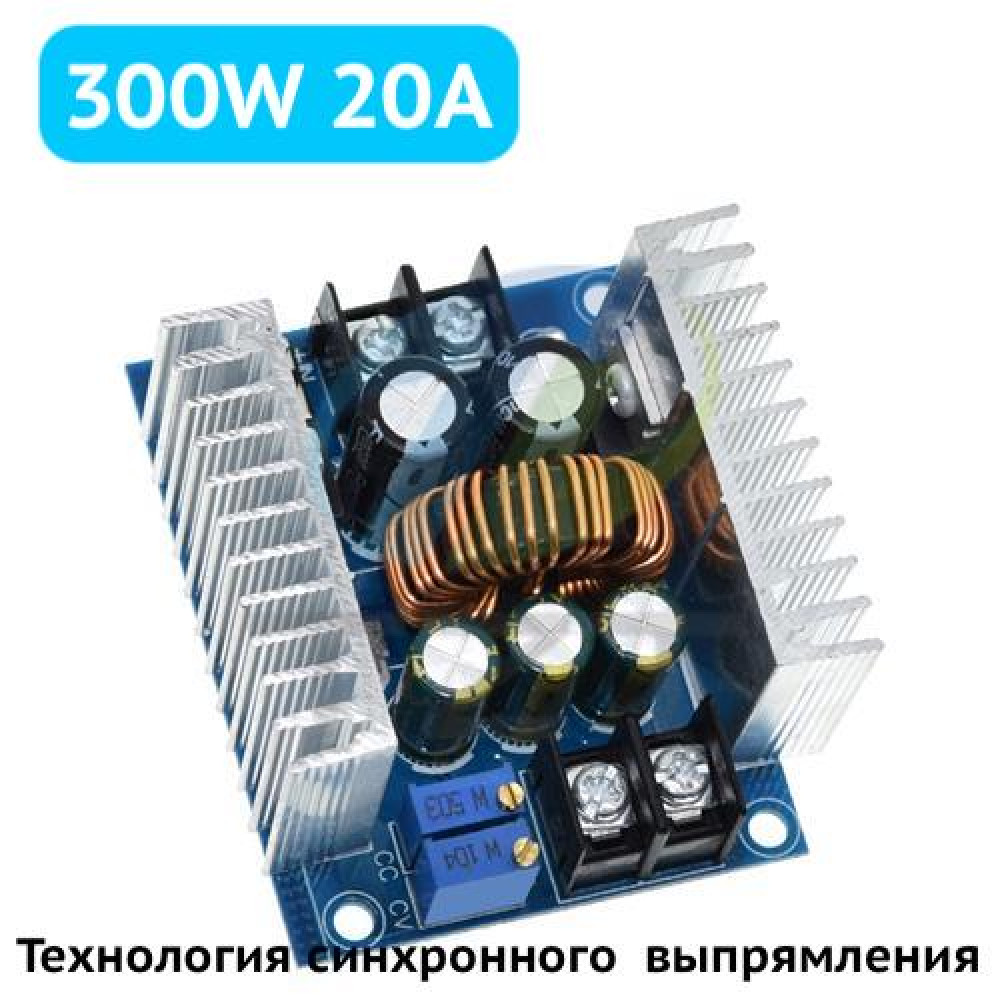

• Вопрос: Что такое синхронное выпрямление?

Ответ: Синхронное выпрямление — это технология, при которой вместо обычных диодов в схеме выпрямления используются транзисторы (обычно MOSFET), управляемые в нужной фазе сигнала. Это позволяет существенно снизить потери энергии и повысить КПД устройства, особенно при высоких токах и низком выходном напряжении.
• Можно ли использовать для зарядки аккумуляторов?
  Да, это одно из основных применений. Используйте режим CCCV – сначала настраивайте напряжение, потом ток.
• Подходит ли для питания светодиодных лент?
  Да, при корректной настройке выходного напряжения и соблюдении допустимого тока.
• Какие нагрузки не подходят?
  Нельзя использовать модуль с нагрузками, требующими изоляции от входа (например, аудио-усилители без фильтрации), а также с индуктивными нагрузками без защиты от обратного тока.
