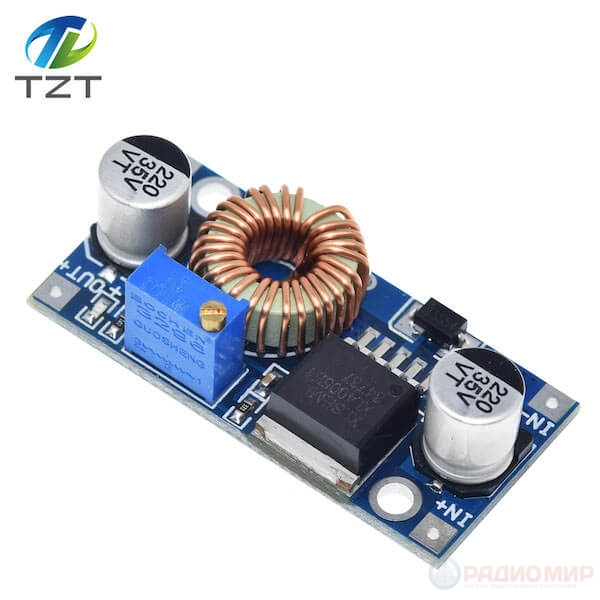

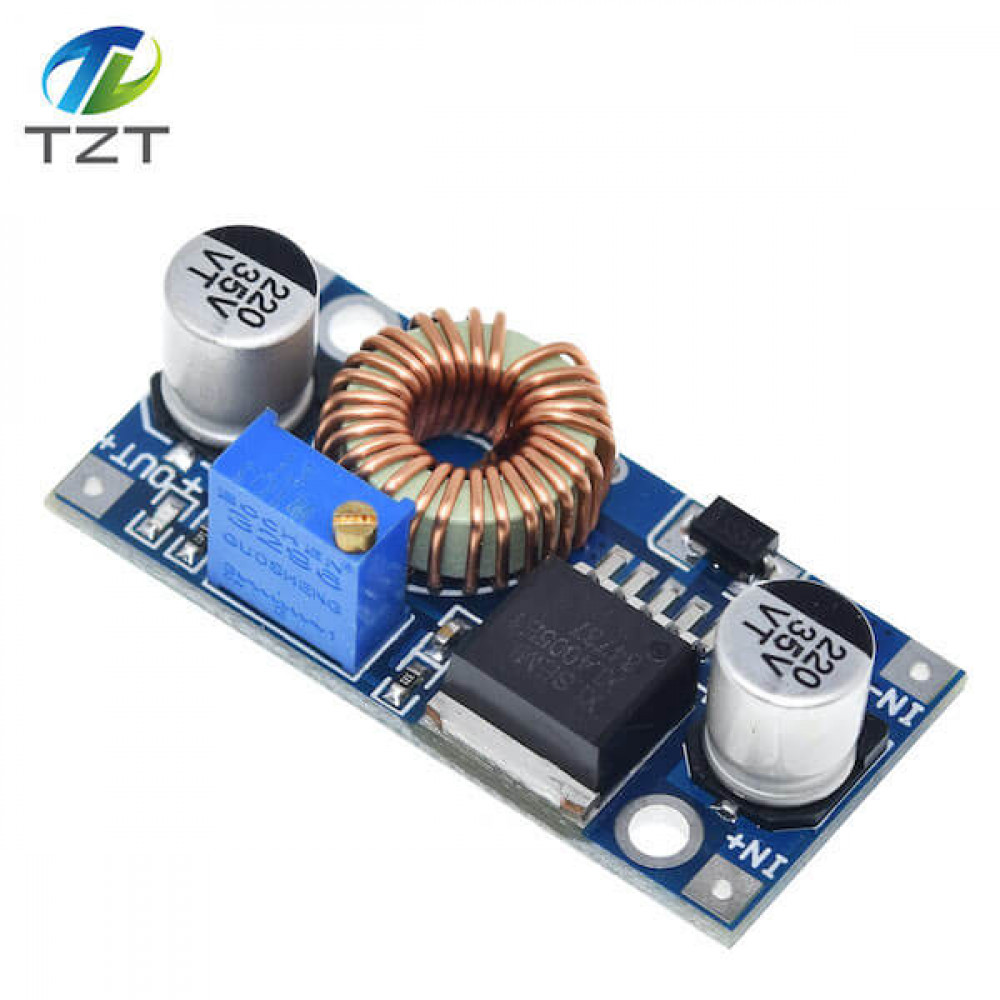

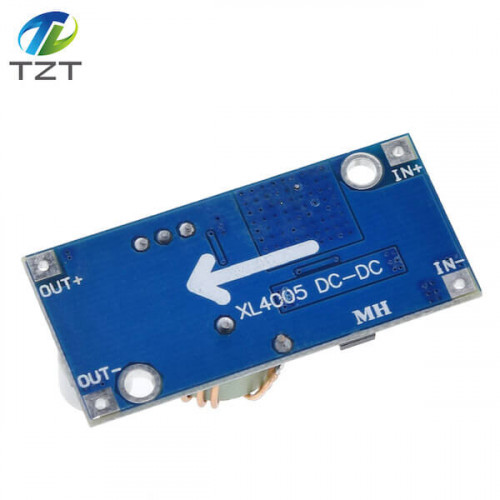

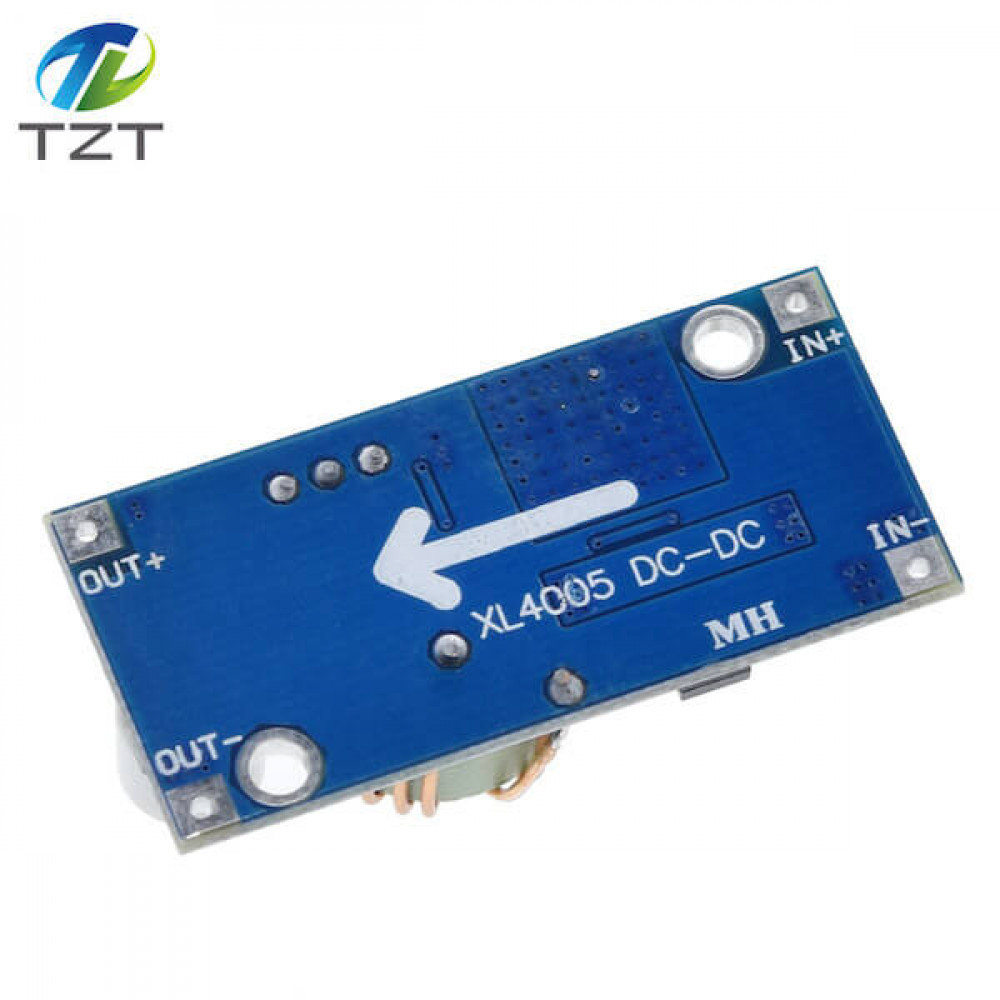

Понижающий модуль XL4005E1 – это DC-DC преобразователь напряжения с регулируемым выходом и током до 5 Ампер. Модуль создан на базе микросхемы XL4005, отличается высокой надежностью, стабильной работой и широкой областью применения – от лабораторных БП до DIY-проектов и питания микроконтроллеров.
Основные характеристики:
- Тип модуля: понижающий (BUCK)
- Входное напряжение: 5–32В (рекомендуется не превышать 38В)
- Выходное напряжение: 1.25–32В (плавно регулируется)
- Выходной ток: до 5A (рекомендуется до 4.5A)
- Мощность: до 75 Вт
- КПД преобразования: до 96%
- Частота работы: 180 кГц
- Рабочая температура: -40…+85°C
- Индикатор питания: есть
- Защита от короткого замыкания: есть (ограничение по току до 8A)
- Защита от перегрева: есть (автоматическое отключение)
- Защита от обратного подключения: нет
- Способ установки: два винта 3 мм

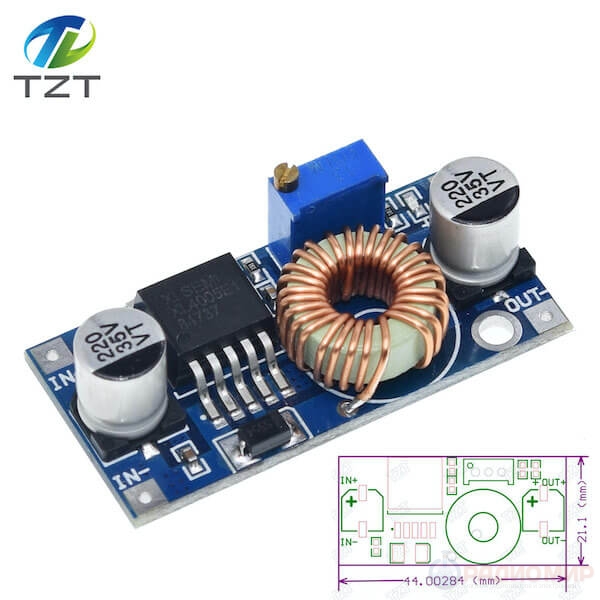

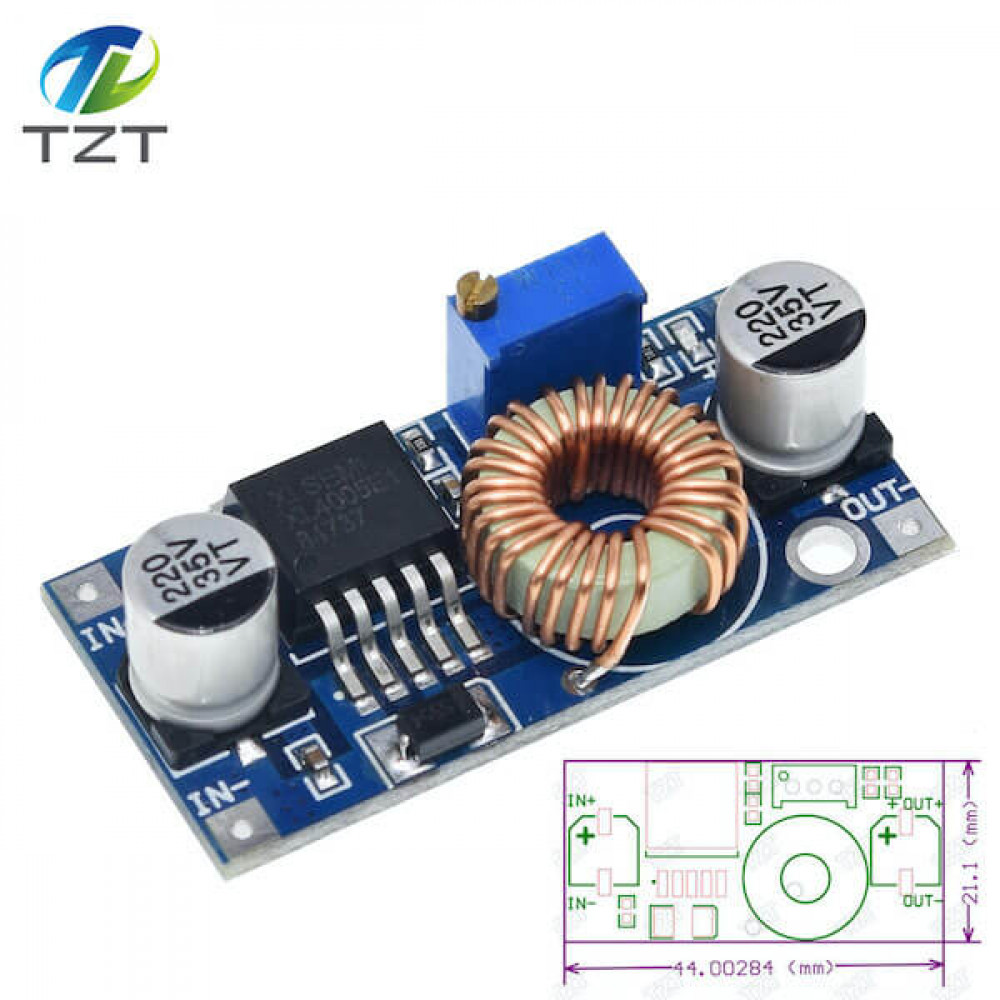

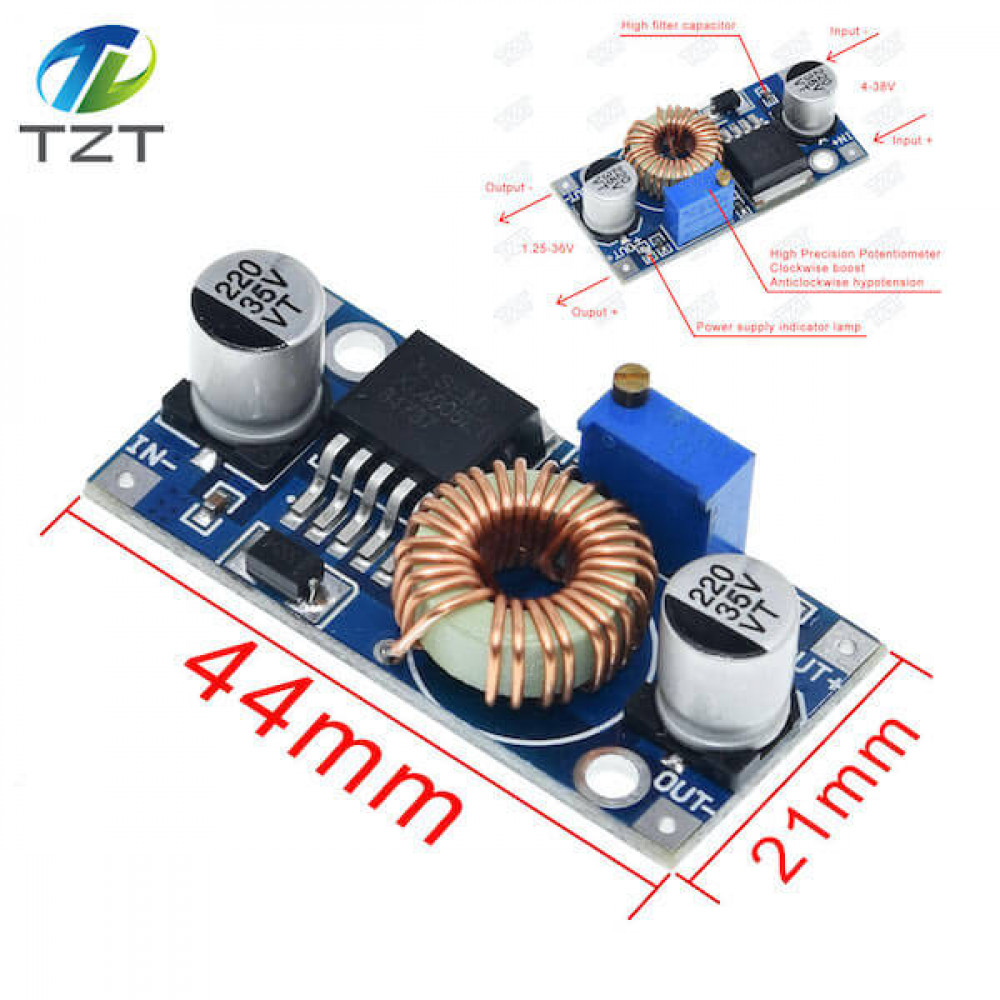

- Размеры: 44 мм × 21 мм × 14 мм
- Тип подключения: пайка (VIN+ / VIN- и VOUT+ / VOUT-)
Важно: Для работы на высокой мощности (>50Вт) рекомендуется использовать радиатор!
Регулировка: С помощью высокоточного потенциометра можно плавно изменять выходное напряжение (по часовой стрелке – повышение, против – понижение).
FAQ – Часто задаваемые вопросы:- Можно ли использовать модуль для зарядки аккумуляторов?
Да, но только при наличии ограничения по току и контроля напряжения, иначе возможен перезаряд или перегрев. - Что будет при подключении питания наоборот?
Защита от переполюсовки отсутствует. Необходимо использовать внешний диод на входе (например, Шоттки). - Подходит ли модуль для питания Arduino?
Да, идеально подходит. На выход можно выставить нужное стабильное напряжение 5В или 3.3В. - Можно ли подключить к модулю 24В на вход и получить 12В на выходе?
Да. Это типичная задача для BUCK-преобразователя. Главное — не превышать 75Вт по мощности. - Почему модуль нагревается?
При больших токах или падении напряжения на выходе выделяется тепло. При мощности более 50Вт обязательно использовать радиатор.
| Тип | Понижающий DC-DC |
|---|---|
| Особенности модуля | Регулировка вых. напряжения |
-
