Инфракрасный датчик движения DIY Kit с реле 12В
Наличные / карта
По расчетному счету
QR-код
Вы можете оплатить товар наличными или банковской картой непосредственно в нашем магазине.
Для юридических лиц и ИП
- Стоимость: при оплате по счёту к цене на сайте добавляется +8%.
- НДС: работаем без НДС.
- Банковские реквизиты: счёт открыт в ПАО «СберБанк», все реквизиты будут указаны в счёте.
Вы оплачиваете заказ с помощью QR-кода, который мы отправим после оформления. После оплаты вы сами заказываете курьера, который заберёт товар в нашем магазине и доставит вам.

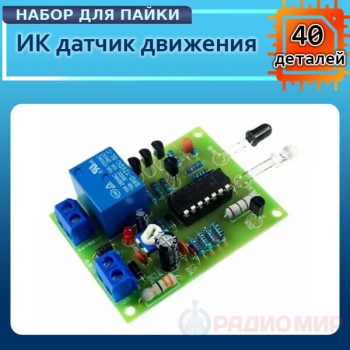

Набор для самостоятельной сборки модуля инфракрасного датчика приближения. Модуль работает как «электронный глаз». Он испускает невидимый инфракрасный луч. Если рядом появляется рука или предмет — луч отражается и датчик «видит» его. В этот момент срабатывает реле и включает подключённое устройство (например, лампу или кран). Через некоторое время после исчезновения объекта датчик сам отключает нагрузку.
Такой датчик широко применяется в бесконтактных кранах, автоматических сушилках для рук, уличных светильниках, сенсорных выключателях.
Параметры:
- Рабочее напряжение: 12 В
- Потребляемый ток в дежурном режиме: 28 мА
- Ток срабатывания: 70 мА

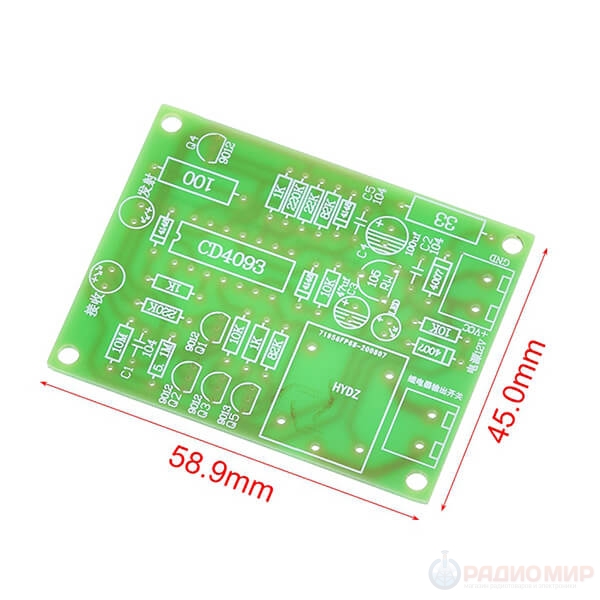

- Размер платы: 58 × 44 мм
- Дистанция срабатывания: до 15 см (в тёмном помещении до 30 см)
- Реле: 10A / 250V
- Время задержки отключения: 0–40 сек. (регулируется потенциометром)
Принцип работы:
- Цепь питания: вход 12 В через разъём J2. Диод D5 защищает от переполюсовки, резистор R7 ограничивает ток, конденсаторы C2 и C4 сглаживают напряжение.
- ИК-датчик: генератор на U1C формирует импульсы, которые через транзистор Q4 управляют ИК-светодиодом D2. Если перед датчиком есть препятствие, сигнал отражается и улавливается фотоприёмником D1. Усилители Q1 и Q2 усиливают сигнал, затем он проходит через фильтрацию и формирователь на U1.
- Цепь задержки: RC-цепь на R5, VR1 и C3 задаёт время задержки отключения. Регулировкой VR1 можно настроить интервал до 40 секунд.
- Коммутирующая цепь: транзисторы Q3 и Q5 вместе с реле K1 управляют нагрузкой. При обнаружении объекта реле замыкается и включает устройство.

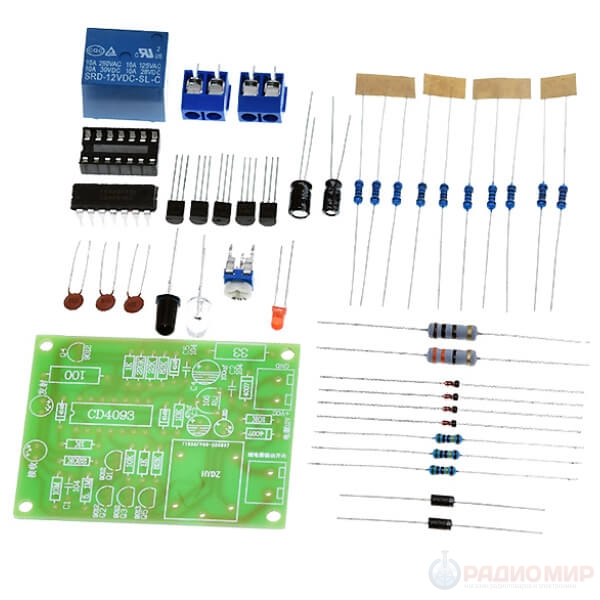

Комплектация:
- Резистор 1K — 3 шт. (R4, R12, R14)
- Резистор 10K — 3 шт.
- Резистор 22К - 1 шт. (R11)
- Резистор 82К - 2 шт.
- Резистор 220K — 2 шт. (R3, R13)
- Резистор 5.1M — 1 шт.
- Резистор 10M — 1 шт. (R1)
- Резистор 33 Ом (1W) — 1 шт.
- Резистор 100 Ом (1W) — 1 шт. (R9)
- ИК-излучающий диод — 1 шт.
- ИК-приёмник — 1 шт.
- Керамический конденсатор 104 — 3 шт. (C1, C2, C5)
- Электролитический конденсатор 47µF — 1 шт. (C3)
- Электролитический конденсатор 100µF — 1 шт. (C4)
- Диод 1N4148 — 3 шт.
- Диод 1N4007 — 2 шт.
- Потенциометр 105 — 1 шт. (RW)
- Транзистор 9012 — 4 шт. (Q1–Q4)
- Транзистор 9013 — 1 шт. (Q5)
- Реле 12 В — 1 шт.
- Клеммник 2P — 1 шт.
- Светодиод 3 мм красный — 1 шт.
- Микросхема CD4093 — 1 шт.
- Панелька под микросхему — 1 шт.
- Печатная плата (PCB) — 1 шт.

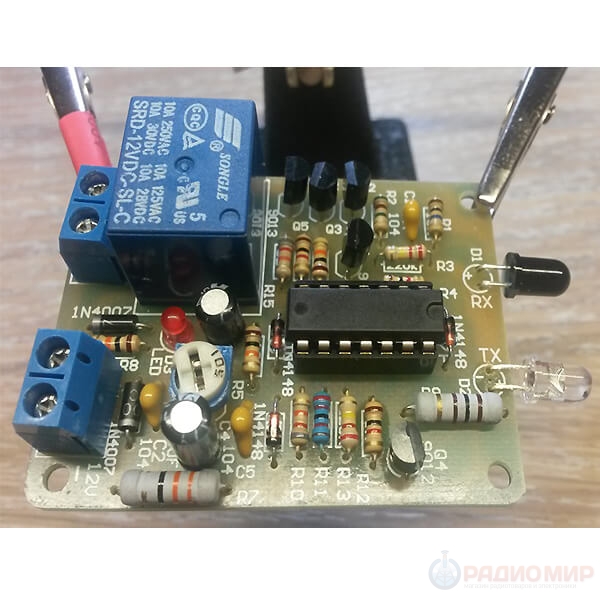

Важные замечания:
- Обращайте внимание на полярность при установке диодов, транзисторов и интегральных схем.
- При установке инфракрасного передающего и приёмного диодов будьте внимательны: прозрачный корпус — это излучатель, чёрный корпус — приёмник.
- При первом включении питания реле может сработать — это нормальная работа схемы.
- В позиции 9014 на плате можно паять как транзистор 9014, так и 9013.
- На выходных клеммах реле нет напряжения — они выполняют функцию выключателя. При срабатывании реле контакты замыкаются.
