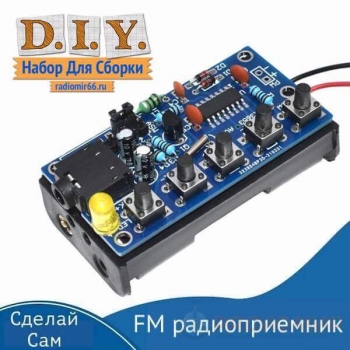

DIY набор для сборки стерео FM-радиоприёмника 76–108 МГц HEX3653

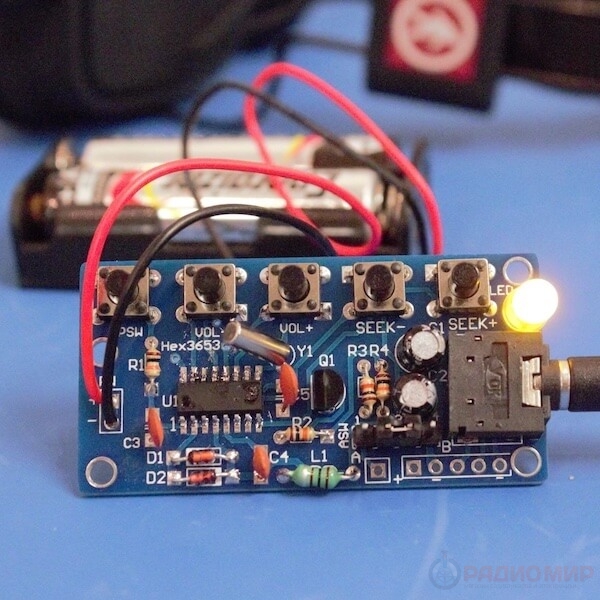

 Описание работы:

FM-радиоприёмник на базе микросхемы HEX3653 принимает сигналы в диапазоне 76–108 МГц, фильтрует и усиливает их, а затем передаёт стереозвук на наушники. После подачи питания кнопкой PW можно выполнить автоматический поиск станций кнопками SEEK+ и SEEK-. Автопоиск останавливается на найденных станциях, обеспечивая простое и удобное управление. Для стабильного приёма желательно подключение внешней антенны.

Назначение набора:

• Обучение электронике и работе с печатными платами (PCB).
• Практика пайки различных компонентов: резисторы, конденсаторы, катушки, диоды, микросхемы и кнопки.
• Сборка полноценного FM-радиоприёмника с автопоиском и регулировкой громкости.
• Развитие навыков работы с SMD и выводными элементами.

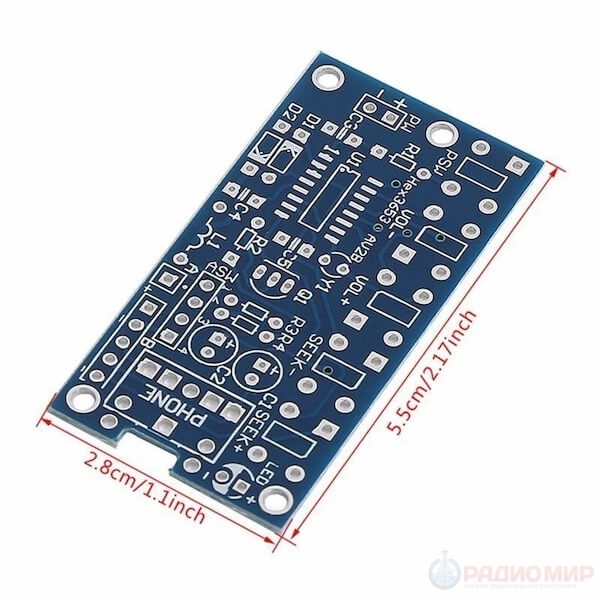

• Создание надёжного устройства на эпоксидной двусторонней плате, а не на бумажной основе.

 Технические:

• Частотный диапазон: 76–108 МГц (FM)
• Питание: DC 1.8–3.6 В (2 батарейки AA по 1.5 В)
• Основная микросхема: HEX3653 (FM-радиочип)
• Промежуточная частота: 70 кГц, встроенный RC-фильтр без ПЧ-трансформатора
• Элементы управления: SEEK+, SEEK-, VOL+, VOL-, PW
• Выход: 3.5 мм для наушников или активных колонок
• Монтаж: SMD и выводные компоненты

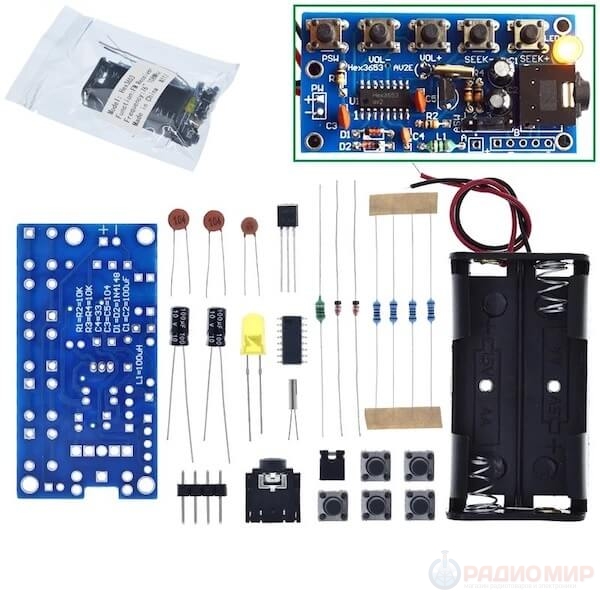

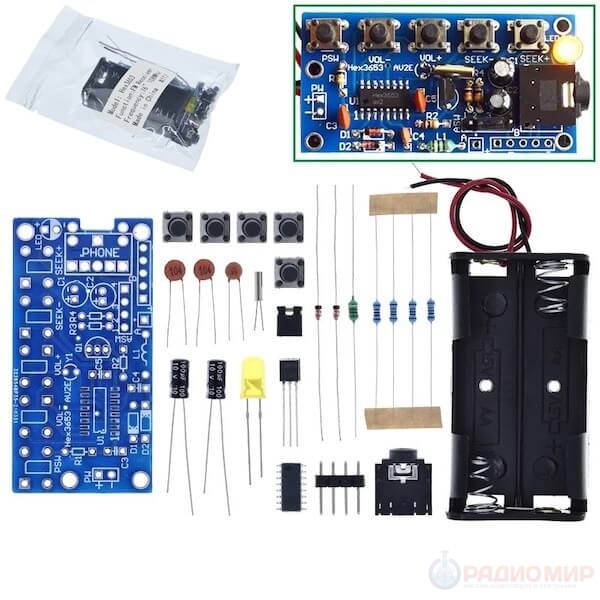

Комплектация:

• 4 резистора 10 кОм, 0.25 Вт — R1, R2, R3, R4
• 2 переключающих диода 1N4148 — D1, D2
• 2 электролитических конденсатора 100 мкФ, 50 В — C1, C2
• 2 керамических конденсатора 100 нФ — C3, C5
• 1 керамический конденсатор 33 пФ — C4
• 1 индуктивность 10 мкГн, осевой вывод — L1
• 1 транзистор NPN SS8050 — Q1
• 1 микросхема HEX3653 SOIC — U1
• 1 кварцевый резонатор 32 кГц — Y1
• 1 светодиод 3 мм — LED
• 1 стерео разъём 3.5 мм — PHONE
• 1 однорядный 4-контактный разъём с джампером — ASW
• 5 мини-кнопок — PSW, VOL-, VOL+, SEEK-, SEEK+
• 1 держатель для двух батареек AA

Значения основных компонентов:

• R1 = R2 = R3 = R4 = 10 кОм
• C4 = 33 пФ
• C3 = C5 = 104 (100 нФ)
• D1 = D2 = 1N4148
• L1 = 100 мкГн
• C1, C2 = 100 мкФ
