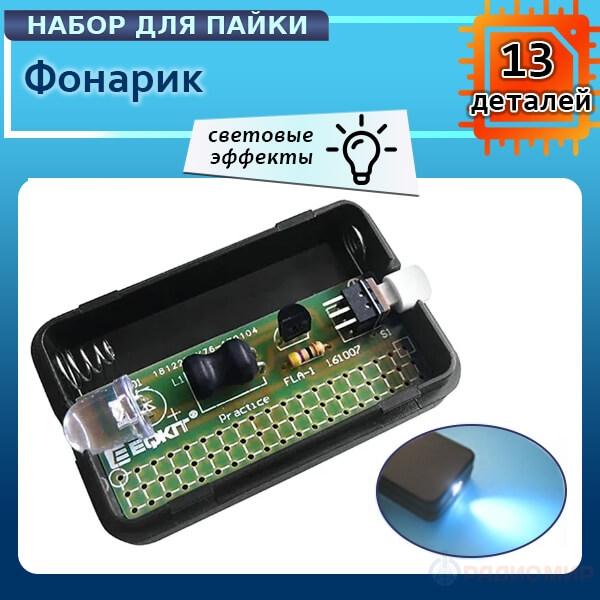

Набор FLA-1 позволяет собрать светодиодный фонарик с минимальным количеством компонентов.
Особенности:
- Простая схема и лёгкая сборка
- Печатная плата с дополнительной универсальной зоной обучения пайке. В комплект входят дополнительные резисторы для практики
- Качественный материал платы — FR4 (стеклотекстолит), поверхность покрыта оловом для защиты от окисления
Время работы от батарейки: При использовании даже самой дешёвой батарейки, фонарик светит минимум 14 часов. При использовании более качественных элементов питания время работы увеличивается.
В комплекте:

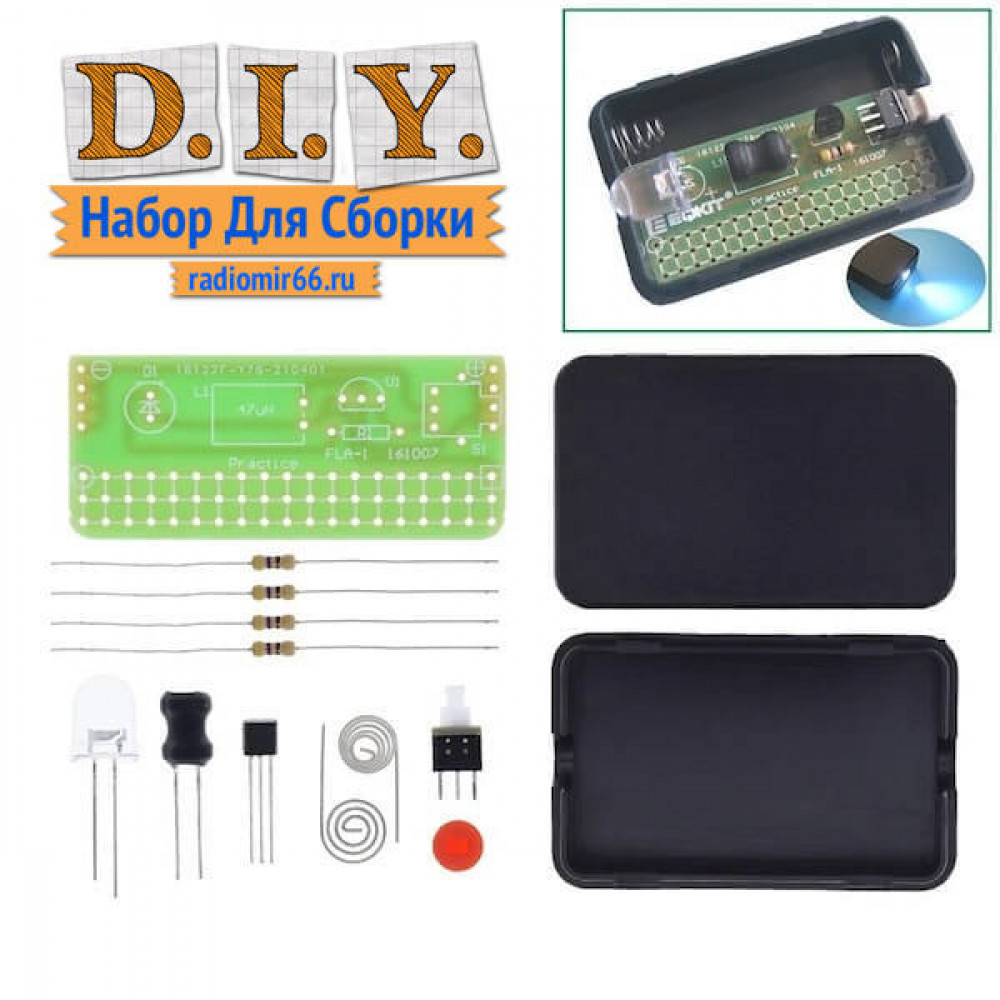

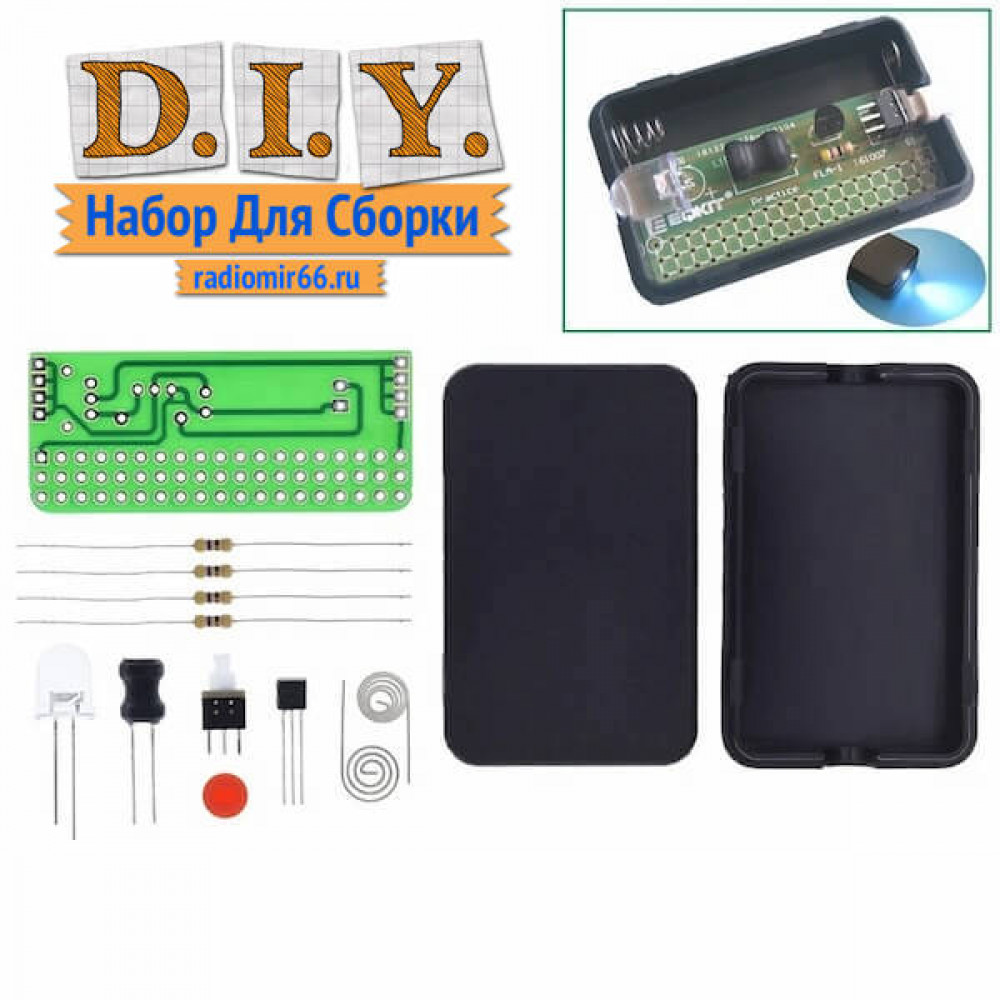

| Название | Значение | Код | Количество |
|---|---|---|---|
| Резистор | 47 Ω | R1 | 2 |
| Резистор | 22 Ω | Для пркактики | 2 |
| Светодиод | 8 мм | D1 | 1 |
| Индуктивность | 47 μH | L1 | 1 |
| Микросхема | YX8115 | U1 | 1 |
| Кнопка | 5.8 × 5.8 мм | S1 | 1 |
| Кнопочный колпачок | F6 × H5 | — | 1 |
| Пружина | 7 мм | — | 2 |

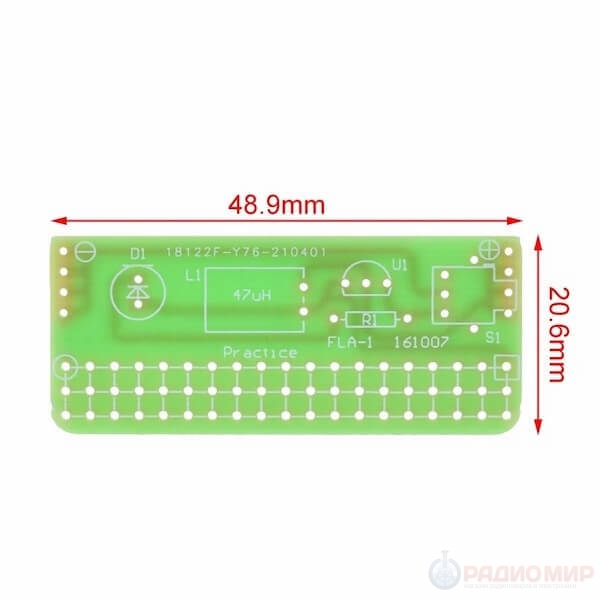

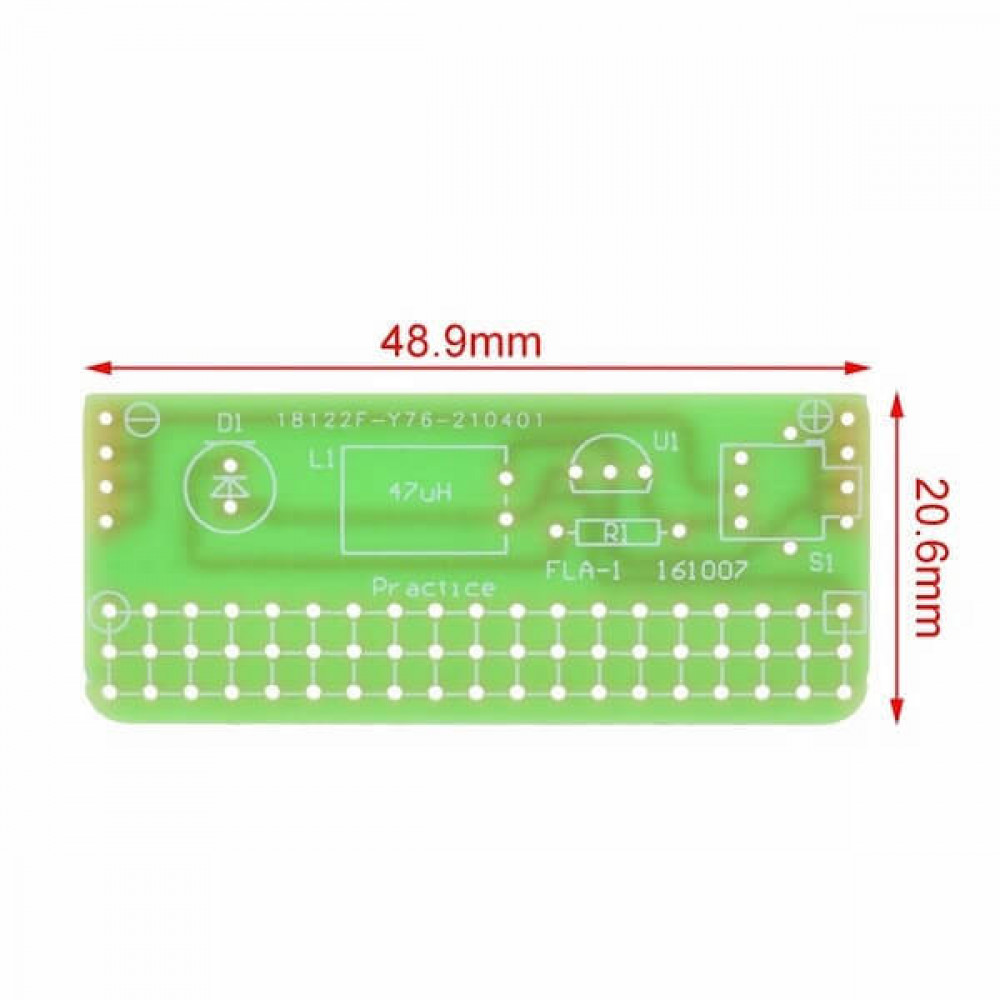

| Печатная плата | 48.9 × 20.7 мм | — | 1 |
| Корпус | 55 × 35 × 11.5 мм | — | 1 |
Необходимые инструменты для сборки (в комплект не входят):
- Паяльник и подставка
- Припой
- Мультиметр
- Бокорезы, пинцет
- Отвёртки и набор мелкого инструмента
- Прибор для удаления припоя (оплетка или отсос)
- Губка для очистки жала

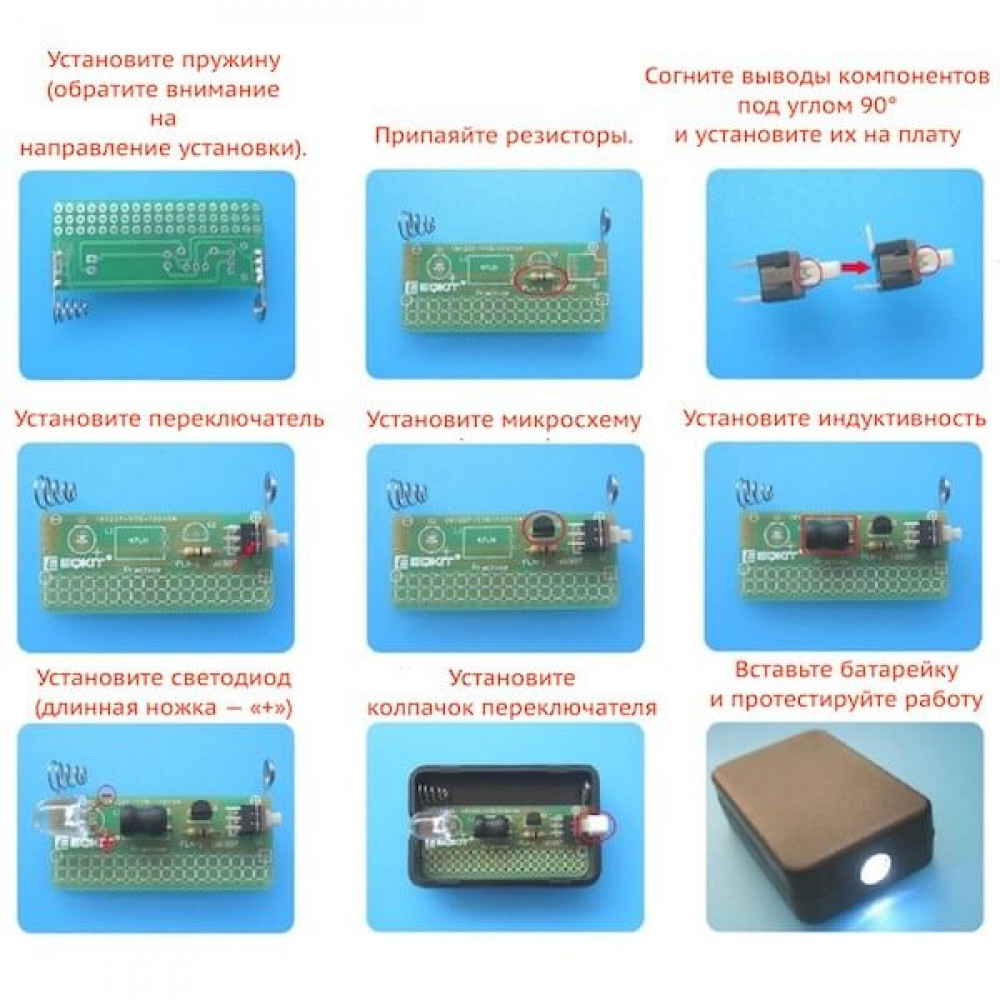

Процесс сборки:

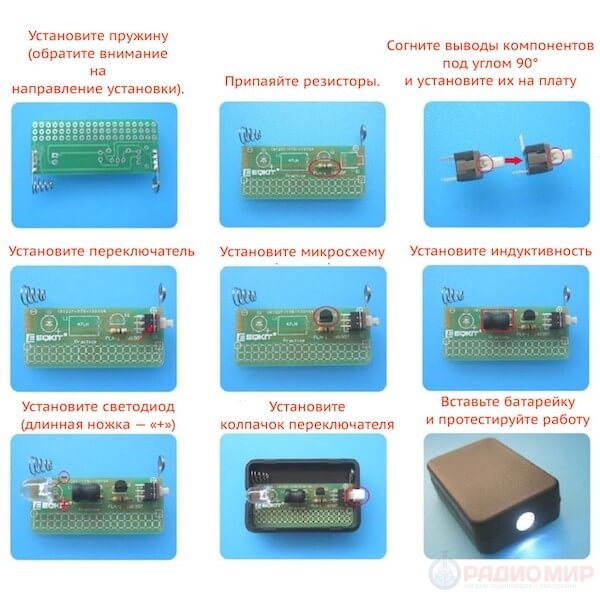

- Подготовьте рабочее место: установите паяльник на подставку и подготовьте припой.
- Начните с установки самых маленьких компонентов — резисторов. Вставьте их в отверстия платы и аккуратно припаивайте.
- Припаяйте конденсаторы и транзистор, следите за правильной ориентацией выводов.
- Установите светодиод. Длинная ножка — «+», короткая — «-».
- Припаяйте держатель для батарейки (AAA).
- Закрепите кнопку включения на плате.
- Проверьте пайку: убедитесь, что нет замыканий и холодных контактов.
- Вставьте батарейку AAA и проверьте работу фонарика.
FAQ:
- Можно ли использовать аккумулятор вместо батарейки? Да, но важно, чтобы напряжение не превышало 1.5–1.6V.
- Можно ли использовать эту плату только для практики пайки? Да, универсальная зона позволяет тренироваться без сборки фонарика.
- Подходит ли набор для новичков? Да, он специально создан для начинающих радиолюбителей.
- Нужен ли корпус? В некоторых партиях есть пластиковая кнопка/крышка, но основной упор сделан на практику пайки, а не на внешний вид.
-
