Соберите собственное светящееся сердце из LED-светодиодов под управлением микроконтроллера!

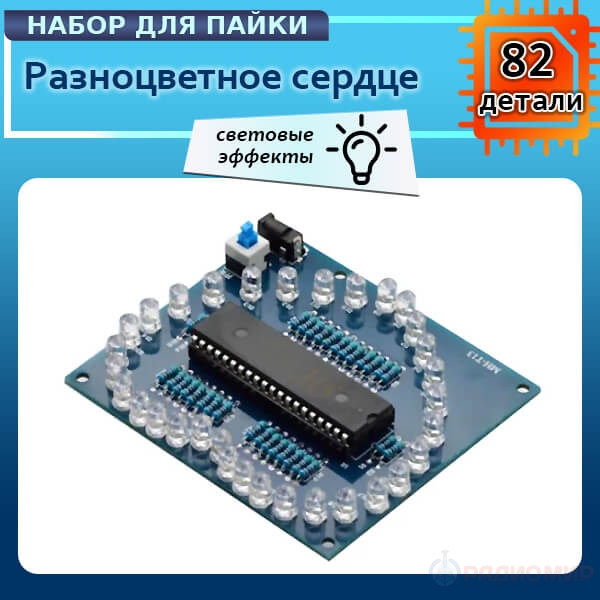

DIY набор для пайки: разноцветное LED-сердце. В проекте используются 32 разноцветных светодиода, управляемых микроконтроллером серии 51, благодаря чему на плате формируется красочная динамическая анимация. Набор подойдёт как для новичков, так и продвинутых радиолюбителей. Можно использовать как учебный проект, украшение или необычный подарок.
Преимущества:
► Красивый проект в форме сердца с разноцветной подсветкой
► Полностью готовый набор для самостоятельной сборки. Отличный подарок и сувенир
Характеристики:
- Микроконтроллер: серия 51 (B9C52RC, идёт уже с прошитой программой)
- Количество светодиодов: 32 шт. разноцветных LED
- Питание: DC 4.5–5.0 В
- Размер: печатная плата в форме сердца
- Сложность: для начинающих и энтузиастов

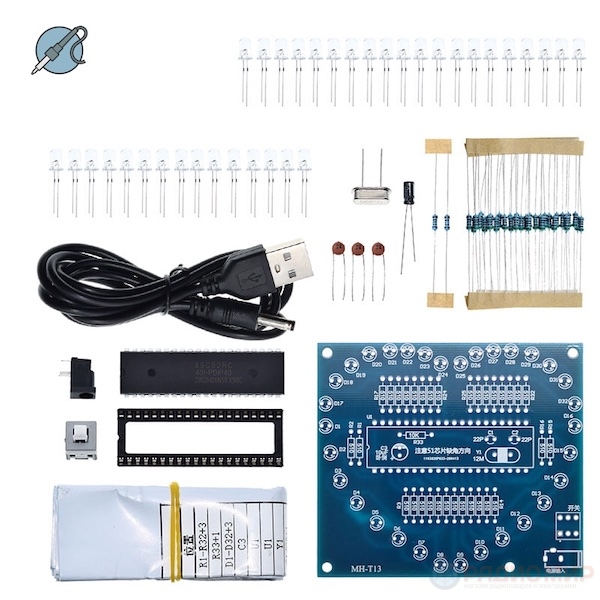

Комплектация:
- Резисторы 1/4W 510Ω — 35 шт. (R1–R32 + запас 3 шт)
- Резисторы 1/4W 10KΩ — 2 шт. (R33 + запас 1 шт)
- Светодиоды F5 разноцветные (RGB, быстрые вспышки) — 35 шт. (D1–D32 + запас 3 шт)
- Электролитический конденсатор 10µF / 25V (Ø4×7 мм) – 1 шт. (C3)
- Микроконтроллер B9C52RC — 1 шт. (U1)
- Панель под микросхему IC-socket 40 pin (DIP40) — 1 шт. (U1)
- Кварцевый резонатор 12 МГц — 1 шт.
- Керамические конденсаторы 22pF / 50V — 3 шт. (C1, C2 + запас 1 шт.)
- Кнопка-переключатель фиксируемый, 6 pin, бело-синяя — 1 шт.
- Разъём питания DC002 — 1 шт.
- Кабель питания USB → DC002 — 1 шт.
- Печатная плата — 1 шт.
Советы по сборке:
1. Сначала припаяйте резисторы (под микроконтроллером находится резистор 10KΩ).
2. Затем установите кварцевый резонатор и конденсаторы (22pF, 10µF).
3. Припаяйте панель под микросхему (ориентируясь на ключ-метку).
4. Светодиоды устанавливайте по полярности (длинная ножка = «+»).
5. В конце припаивайте переключатель и разъём питания.
6. Проверьте пайку на отсутствие замыканий перед включением.
7. Питание: DC 4.5–5.0 В (не рекомендуется использовать Powerbank).
