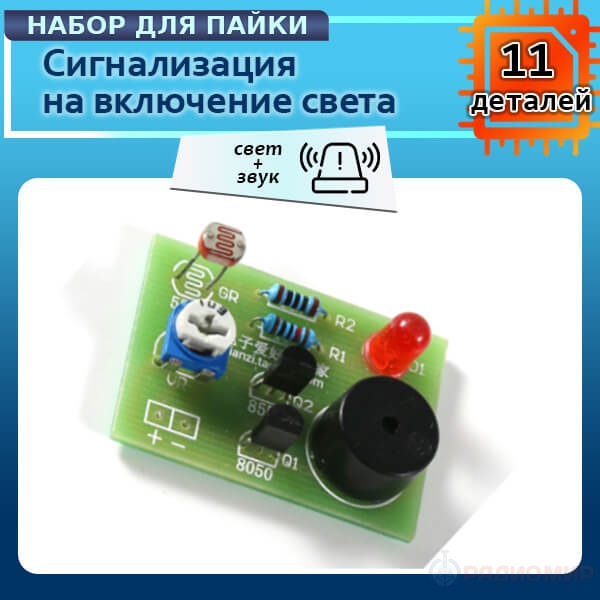

Набор для сборки устройства, реагирующего на освещённость. Когда становится светло, срабатывает звуковая и световая сигнализация: загорается светодиод и звучит зуммер. Чувствительность регулируется потенциометром. Подходит для обучения электронике, экспериментов и хобби-проектов. В качестве примера использования можно собрать «будильник на рассвете».

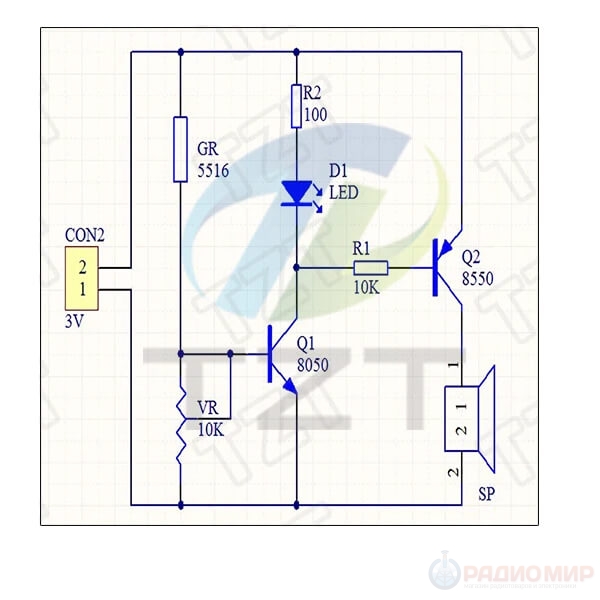

Принцип работы: Схема основана на фоторезисторе, двух транзисторах (S8050 и S8550), резисторах и потенциометре. При повышении освещённости фоторезистор снижает сопротивление, что приводит к открытию транзисторов и активации сигнализации.
Технические параметры:
- Питание: DC 3–5 V
- Размер платы: 2.5 × 3.5 см
- Регулировка чувствительности: потенциометр
Особые примечания:

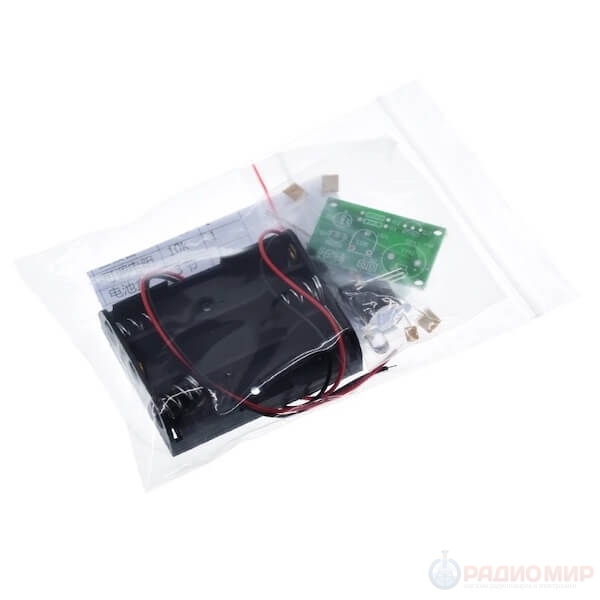

- Набор поставляется в виде DIY Kit, а не готового устройства.
- Батарейки в комплект не входят.
- Рекомендуется паять компоненты начиная с мелких к более крупным.
- Иногда возможна замена резисторов на аналоги.
- После пайки необходимо провести самопроверку: ошибки монтажа могут привести к неработоспособности устройства. Большинство проблем связано с неправильной пайкой или полярностью, а не с печатной платой.

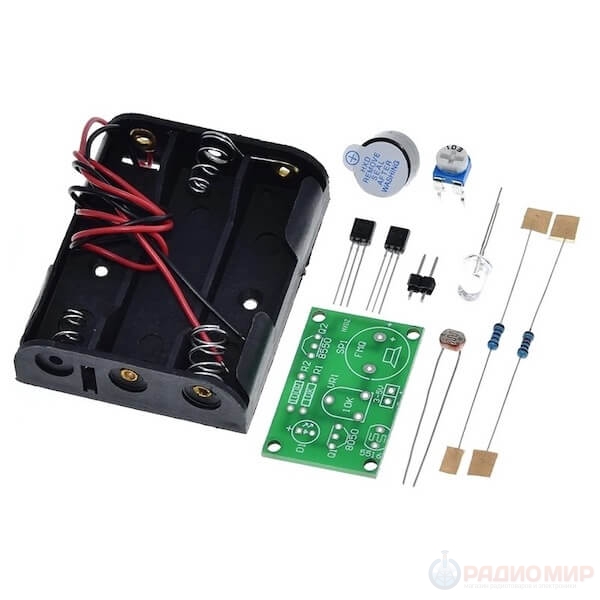

Комплектация:
- Фоторезистор
- Резисторы (например, 10 kΩ, 100 Ω)
- Потенциометр 10 kΩ
- Светодиод
- Зуммер
- Транзисторы: S8050, S8550
- Печатная плата
- Батарейный отсек (3 × AA)
Инструкция по сборке: Припаяйте сначала резисторы и фоторезистор, затем транзисторы и потенциометр. После этого установите светодиод и зуммер. Проверьте полярность элементов. Подключите питание 3–5 V, затем настройте чувствительность потенциометром.
FAQ:
- Можно ли использовать его ночью как охранную сигнализацию? Да, устройство можно настроить так, чтобы оно реагировало на включение света в тёмном помещении.
- Что будет, если перепутать полярность питания? Схема может выйти из строя. Всегда проверяйте правильность подключения.
- Можно ли подключить другой зуммер или светодиод? Да, главное учитывать рабочее напряжение и ток.
- Можно ли запитать от USB 5V? Да, питание 5 V подходит, но следите за полярностью.
- Подходит ли набор для детей? Да, под присмотром взрослых: пайка требует осторожности.
