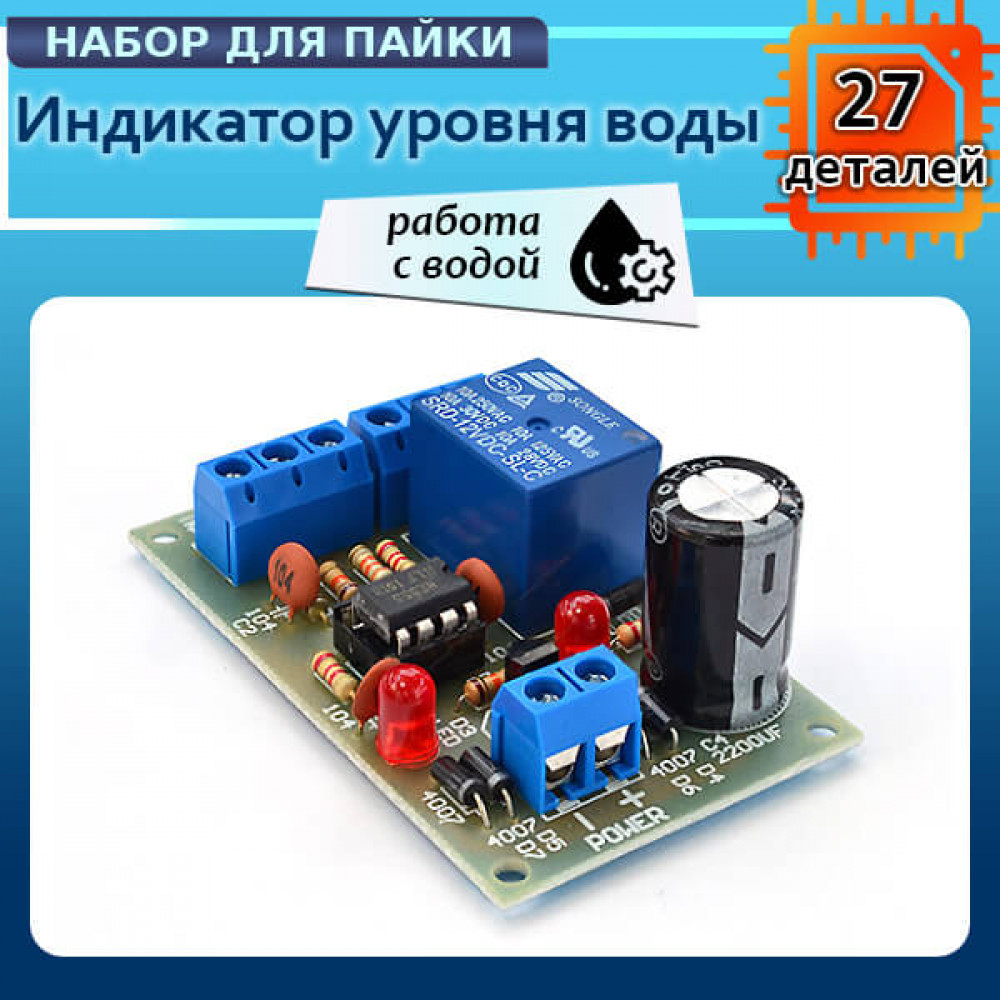

Модуль для автоматического включения и выключения насоса по уровню воды

Этот набор для самостоятельной сборки модуля автоматического контроля уровня воды в баке, емкости. На основе сигналов с датчиков уровня воды он управляет насосом или электромагнитным клапаном через реле большой мощности. Это позволяет избежать «сухого хода» и переполнения. Модуль отличается компактностью, простотой подключения и высокой надежностью.

Как это работает:

• При низком уровне воды — реле замыкается, насос включается, загорается красный индикатор.
• При высоком уровне воды — реле размыкается, насос останавливается, индикатор гаснет.
• Работает автоматически, поддерживая уровень воды в заданном диапазоне.
• Подходит для баков, башен, резервуаров, систем автоматической подпитки воды.

Характеристики:

• Питание: AC 9–12V или DC 12–15V
• Выход: переключатель реле
• Контакты реле: AC 250V 10A или DC 30V 10A
• Размер платы: 62.5 × 38 × 25 мм
• Вес: 29.55 г
• Материал платы: FR-4

Особенности:

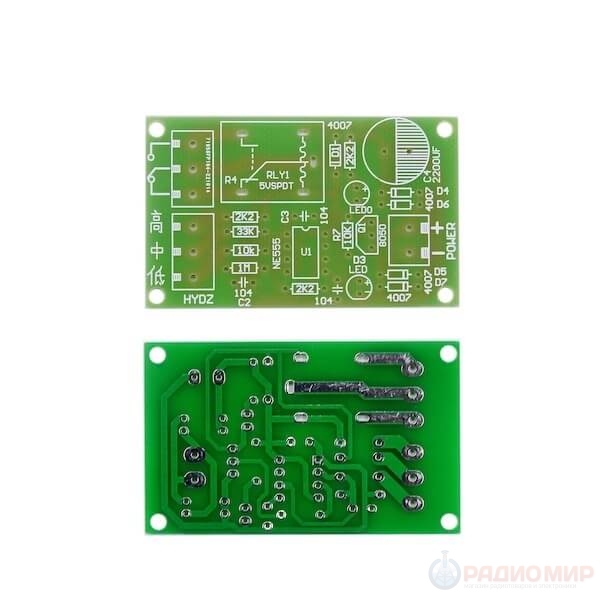

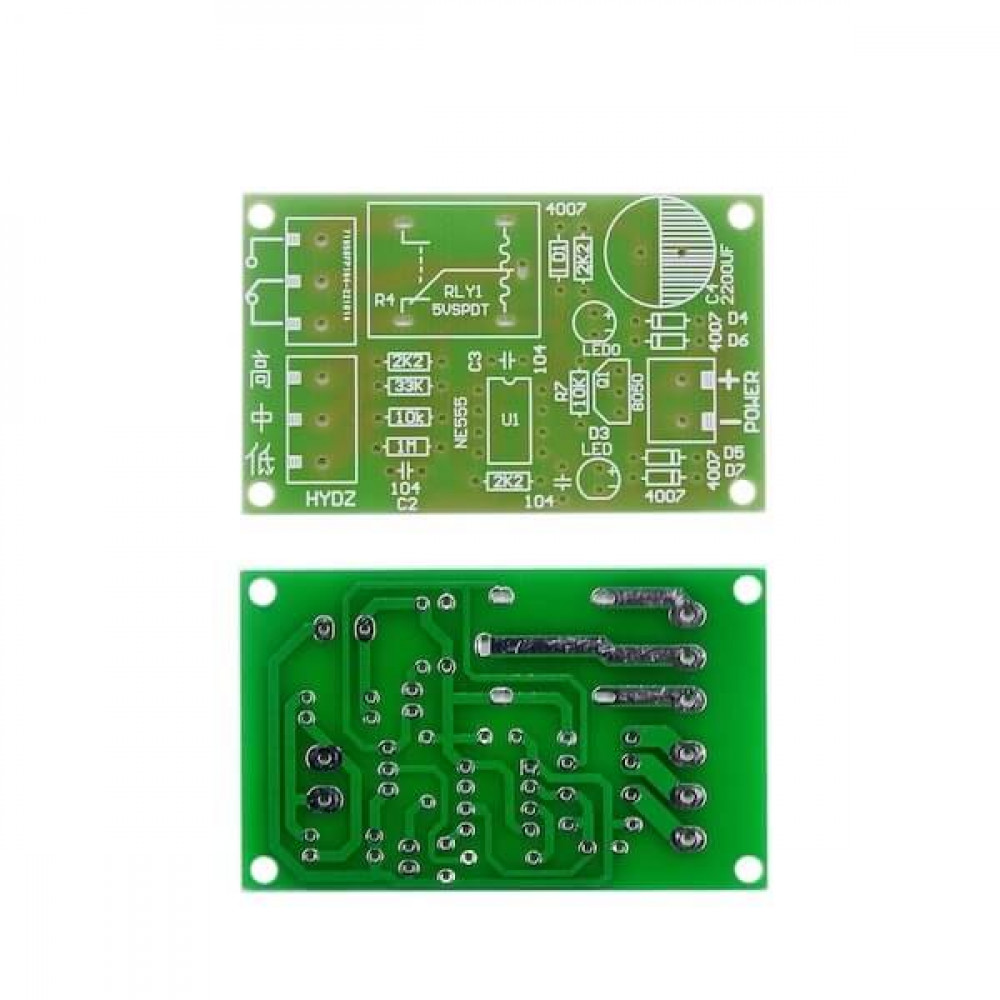

• Плата выполнена из материала FR-4 класса А, отличается высокой жёсткостью, устойчивостью к изгибам и стабильными параметрами.
• Двусторонняя разводка, контактные площадки с напылением олова — выдерживают многократные пайки и демонтаж.
• Маркировка номиналов компонентов нанесена прямо на плату — можно паять без схемы.
• Удобный монтаж: предусмотрены индикаторы работы насоса и питания.

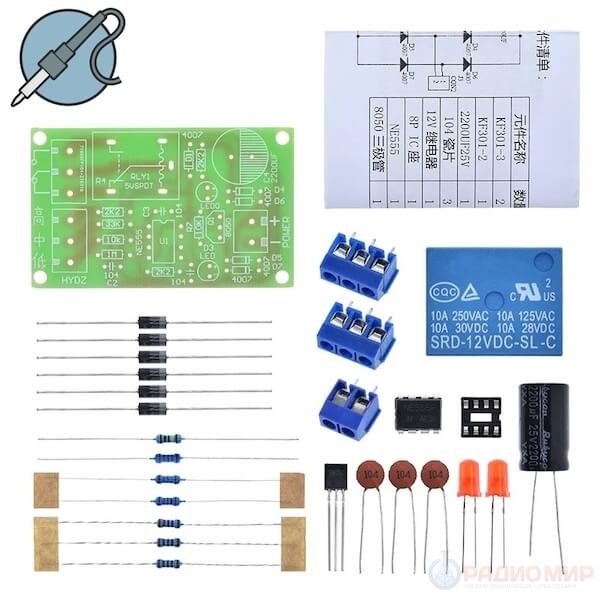

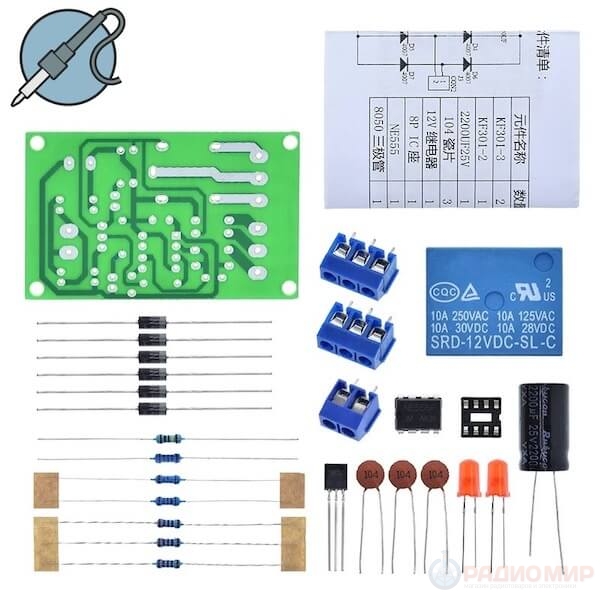

Что в комплекте:

• KF301-3 — 2 шт.
• KF301-2 — 1 шт.
• 2200UF25V — 1 шт.
• 0.04 µF керамический конденсатор — 3 шт.
• 12V реле — 1 шт.
• 8P IC Block — 1 шт.
• NE555 — 1 шт.
• 8050 триод — 1 шт.
• 5MM LED красный — 2 шт.
• 1N4007 — 6 шт.
• 2.2K резистор — 3 шт.
• 10K резистор — 2 шт.
• 33K резистор — 1 шт.
• 1M резистор — 1 шт.
• PCB — 1 шт.

Подключение:

[ Щуп HIGH ] ────────────────┐
                             │
                        [Вода в баке]
                             │
[ Щуп LOW  ] ────────────────┘
                             │
                        ┌─────────┐
+12V AC/DC  ──────┤  Модуль │─────── Насос (до 250V / 10A)
GND         ──────┤ NE555   │
                        └─────────┘


Монтажные рекомендации:

• Обратите внимание на направление установки светодиодов (полярность).
• Следите за ключом микросхемы (notch) при установке.
• У транзисторов необходимо соблюдать ориентацию выводов.
• Диоды (1N4007 и др.) должны быть установлены с правильным направлением (по полоске).
• Электролитические конденсаторы устанавливаются строго по полярности.

FAQ:

• Можно ли использовать этот модуль для солёной воды? Да, но рекомендуется использовать нержавеющие щупы во избежание окисления.
• Подходит ли модуль для мощного насоса? Реле рассчитано на 10A (AC 250V или DC 30V). Для насосов выше мощности используйте контактор.
• Нужны ли специальные датчики? Нет, достаточно медных проводов или любой проводящей поверхности.
• Что делать, если плата не работает? Проверьте полярность компонентов (светодиодов, диодов, транзисторов, электролитов) и правильность пайки.

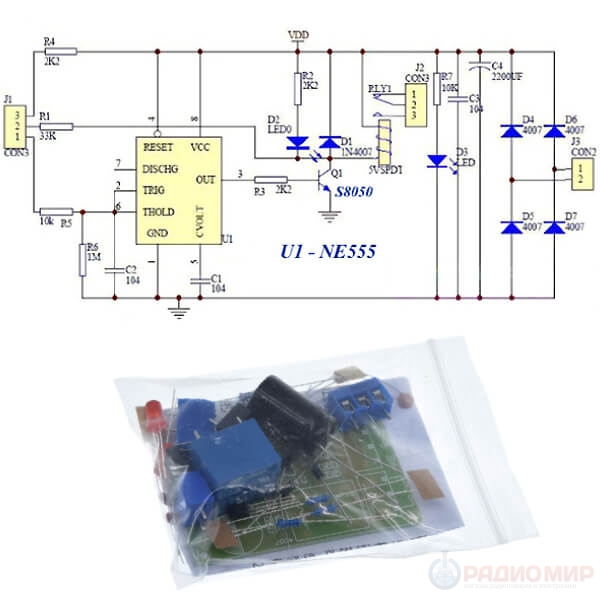

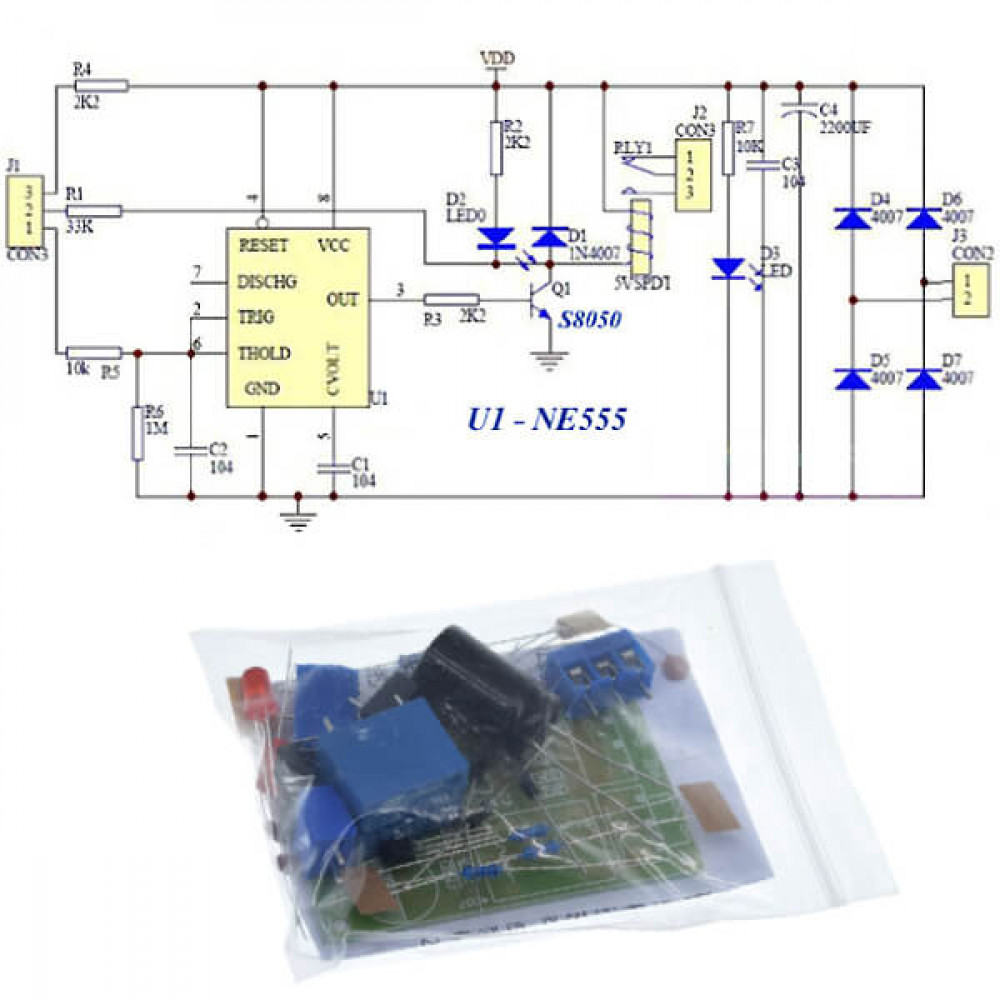

• Как работает модуль и как определяется уровень? М/сх NE555 здесь выполняет функции таймера и простого компаратора для управления уровнем воды. Определение уровня осуществляется с помощью двух щупов (можно просто оголённые провода), погружённых в воду. Когда уровень воды падает, нижний щуп остаётся оголённым, нарушая проводимость через воду и цепь. Это изменяет состояние NE555, включая реле. Когда вода поднимается и достигает верхнего щупа, проводимость восстанавливается, NE555 меняет состояние и отключает реле, останавливая насос. NE555 управляет логикой включения и выключения в зависимости от наличия воды между щупами.
