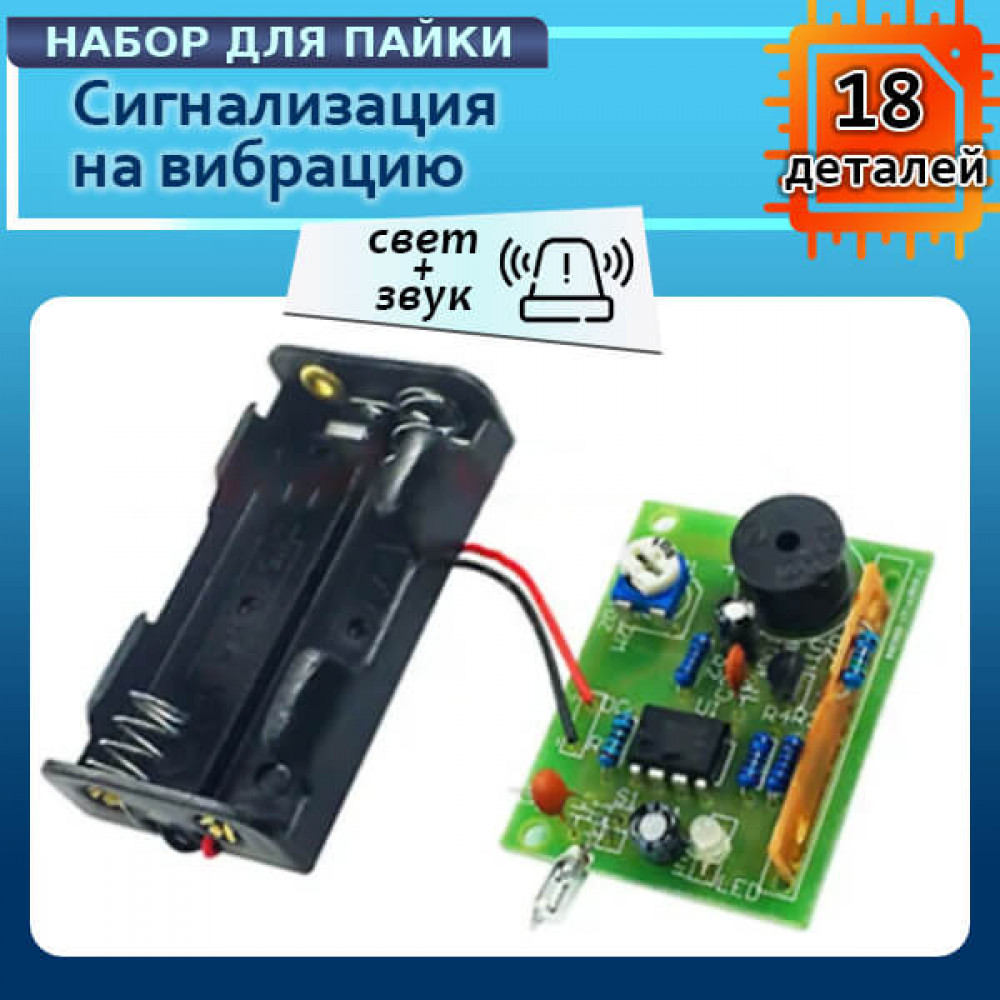

DIY набор Touch Vibration Alarm Kit — это обучающий конструктор для самостоятельной сборки электронной сигнализации. Подходит для студентов, радиолюбителей и всех, кто хочет практиковаться в пайке и изучать работу схем на базе NE555 и специализированного чипа KD9651.
Этот набор имитирует принцип работы противоугонной сигнализации автомобилей и мотоциклов.
- Если дотронуться к сенсору пальцем — загорается светодиод и включается звук тревоги.
- Если есть вибрация (например, кто-то ударил по столу или корпусу) — срабатывает датчик и тоже включается сигнализация.
- Через некоторое время сигнализация автоматически отключается. Время тревоги можно регулировать.
Принцип работы:

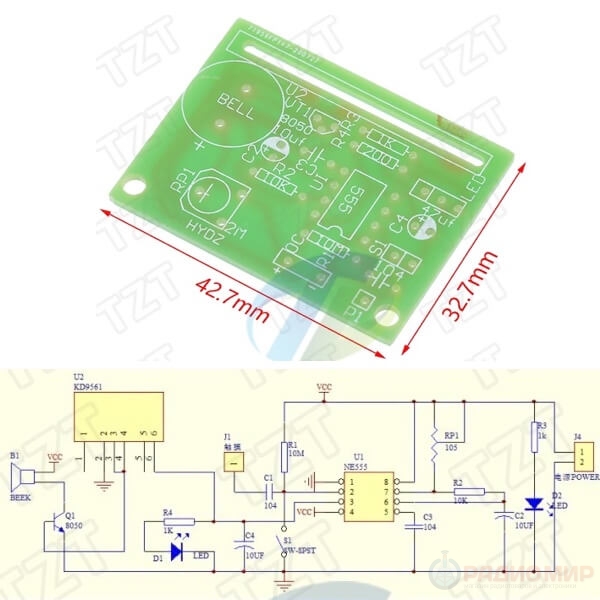

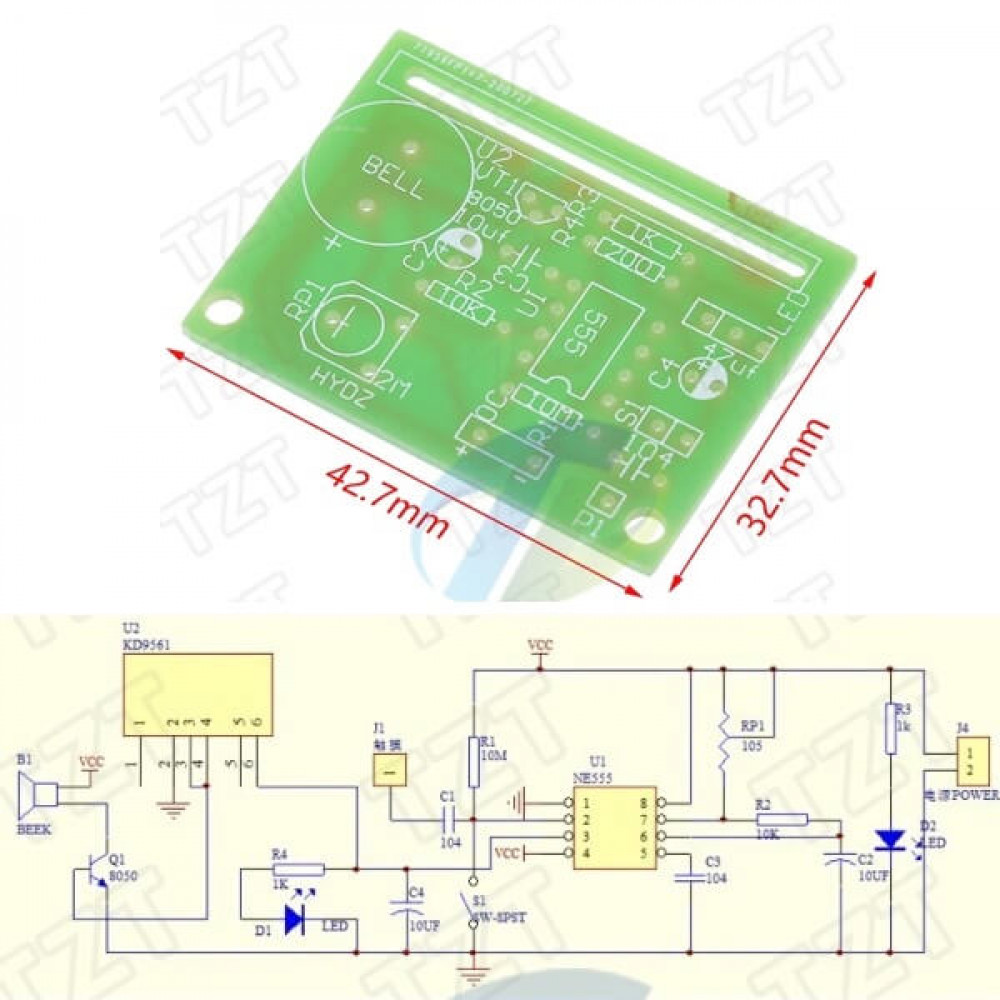

Схема состоит из трёх блоков: сенсорного триггера, вибрационного триггера и звуковой сигнализации. При касании электродов М через тело человека проходит наводка, поступающая на вывод 2 микросхемы NE555. Аналогично, при срабатывании датчика вибрации сенсор мгновенно передаёт сигнал на триггер. Микросхема NE555 переключается в режим высокого уровня, активируя чип KD9651, который запускает тревожный звук через зуммер. Длительность тревоги регулируется переменным резистором RP1. Двухцветный LED показывает состояние.
Этапы сборки:
1. Припаять резистор 150K к звуковому IC (лишние выводы откусить).
2. Установить и припаять остальные резисторы (неполярные).
3. Припаять LED и электролитические конденсаторы (длинная ножка — «+»).
4. Установить и припаять транзисторы (обратить внимание на направление).
5. Припаять оставшиеся элементы.
6. Установить микросхему в панель, соблюдая ключ (U-образный вырез).
7. Проверить пайку, подать питание 3–6V DC и протестировать работу схемы.

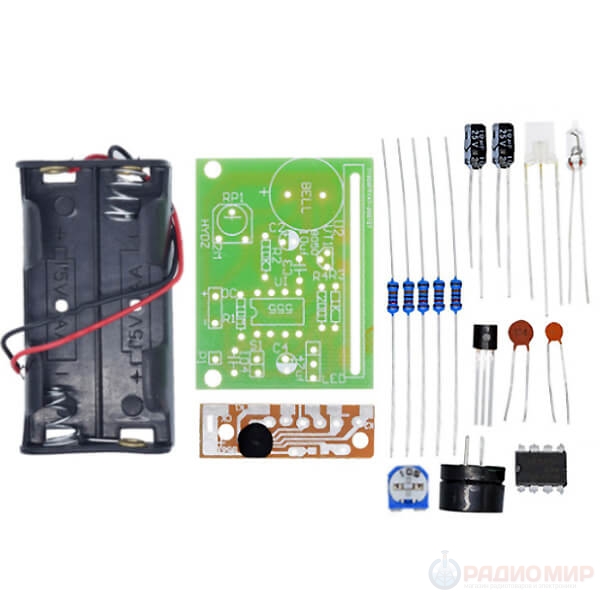

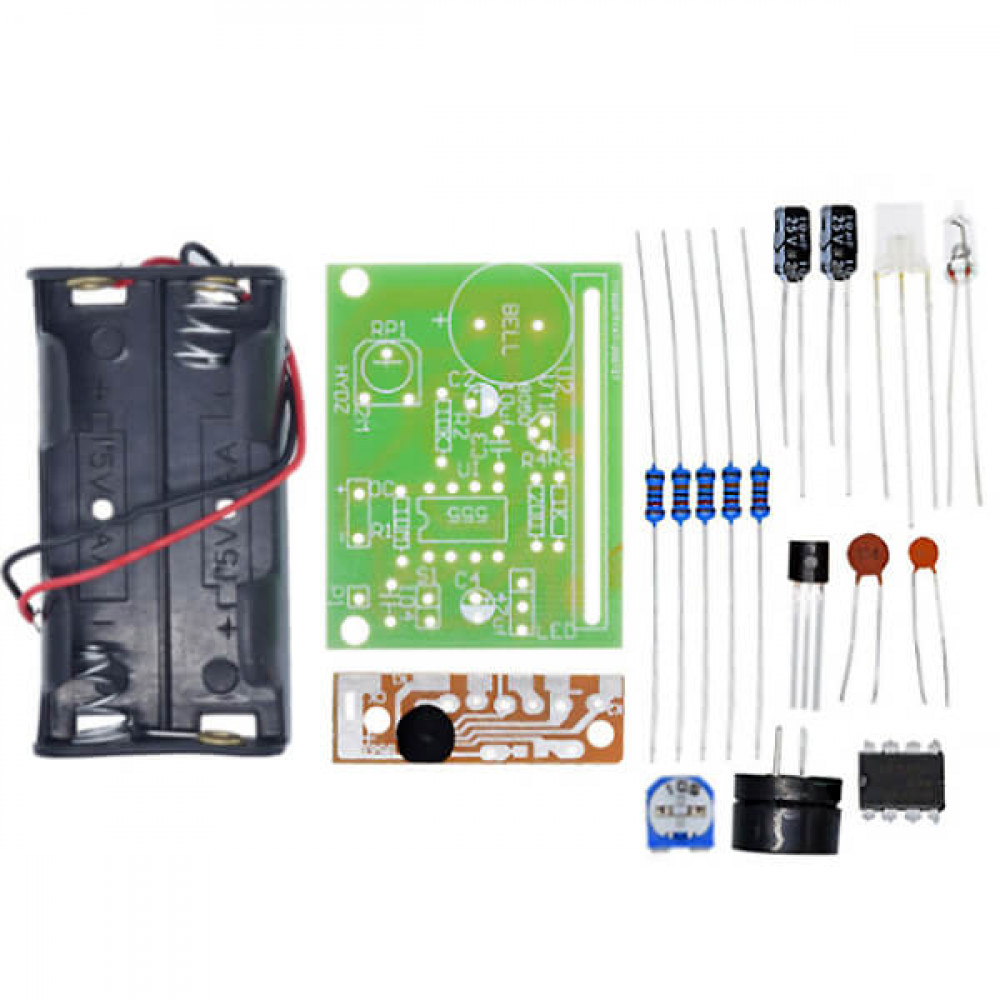

Комплектация:
— Печатная плата (PCB);
— Микросхема NE555;
— Чип KD9651 (сигнализация);
— Вибрационный сенсор;
— Переменный резистор;
— Резисторы и конденсаторы;
— Транзисторы;
— Пассивный магнитный зуммер;
— Двухцветный светодиод;
— Прочие компоненты.
FAQ:
— Можно ли использовать как полноценную сигнализацию?
Нет, это учебный модуль. Для реальной защиты требуется более мощная схема и источник питания.
— Можно ли регулировать длительность звука?
Да, переменный резистор позволяет менять время работы сигнала.
— Что делать, если схема не запускается?
Проверьте правильность установки микросхемы, полярность электролитов и направление транзисторов.
