Конструктор Рождественская 3D ёлка с мигающими огнями. Набор для пайки DIY
Код товара: K07-12
Только самовывоз из магазина
- Доставка и отправка не осуществляются.
Банковские карты, наличные - По расчетному счету с организациями не работаем.
- Оформите заказ на сайте.
- Получите подтверждение заказа на Ваш электронный адрес.
Наш менеджер проверит наличие товара на складе и зарезервирует Ваш заказ. - Заберите заказ в магазине в удобное для Вас время.
Резерв товара сохраняется в течение 3-х дней.
- Обращаем Ваше внимание:
- - на данный момент у нас нет доставки и отправки по Екатеринбургу и России
- - только самовывоз
Доступные способы оплаты: наличные, банковские карты.
Вместе с заказом выдается кассовый и товарный чек.
Обращаем Ваше внимание:
- по расчетному счету с организациями не работаем.
Если в срок гарантийного обслуживания приобретенный в магазине товар выходит из строя, Вы получаете возможность бесплатного устранения неполадок, замены товара на аналогичный или возврата денежных средств.
Обращаем Ваше внимание, гарантийное обслуживание не распространяется на:
- Расходные элементы и материалы: аккумуляторы, батареи и т.д.
- Товары, подвергавшиеся ремонту лицами, не имеющими соответствующей квалификации.
- Товары со вскрытыми гарантийными пломбами на корпусе.
- Товары, поврежденные в результате неправильной эксплуатации или эксплуатировавшиеся не по назначению.

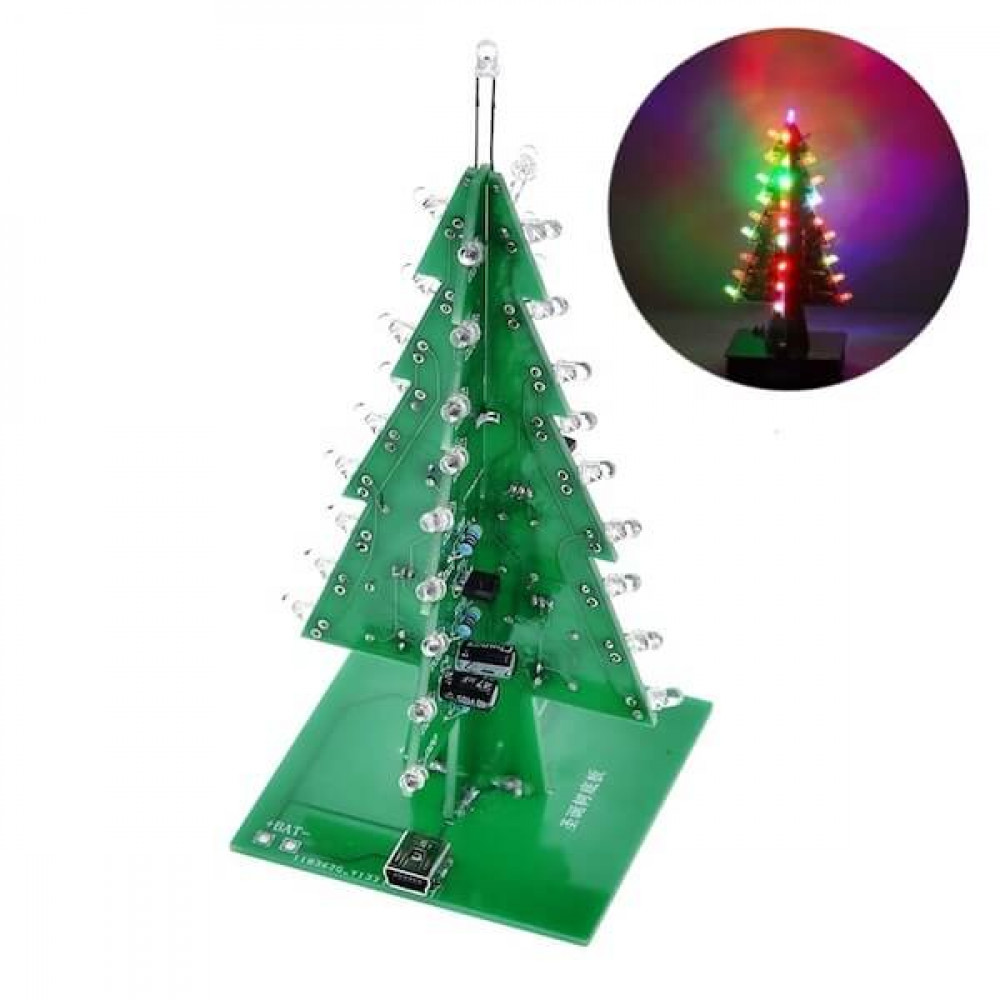

“Новогодняя елочка” — это не просто конструктор, а волшебный артефакт, который оживает в ваших руках, принося в дом загадочную атмосферу праздника. Светодиоды вспыхивают разноцветными огоньками, словно звезды на морозном небе. Елочка будто шепчет зимние истории, перетекающие из одного огонька в другой.
Что делает её особенной?
• Мистический свет: Светодиоды загораются в хаотичном танце, напоминающем северное сияние.
• Объемный дизайн: трехмерная конструкция повторяет изящный силуэт настоящей елки. Она возвышается на вашем столе, словно портал в праздничное измерение.
• Энергия времени: Каждая собранная деталь придаёт устройству жизнь, пробуждая древний дух Нового года, который разносится по комнате вместе с её мягким сиянием.
Как это работает
18 светодиодов разделены на три группы. При подаче питания три транзистора пытаются включиться одновременно, но из-за различий компонентов первым срабатывает только один, например Q1. В этот момент загорается группа D1–D6. Низкое напряжение на коллекторе Q1 через конденсатор C1 блокирует Q2, и его светодиоды D7–D12 гаснут. Одновременно высокое напряжение на Q2 через C2 включает Q3 и группу D13–D18. Далее, по мере зарядки C1 через резистор R3, напряжение на базе Q2 растёт. Когда оно превышает 0,7 В, Q2 включается, его группа светодиодов загорается, а через C2 Q3 выключается. Процесс повторяется циклически: в каждый момент времени горят две группы из трёх, создавая эффект «перетекающего» света.

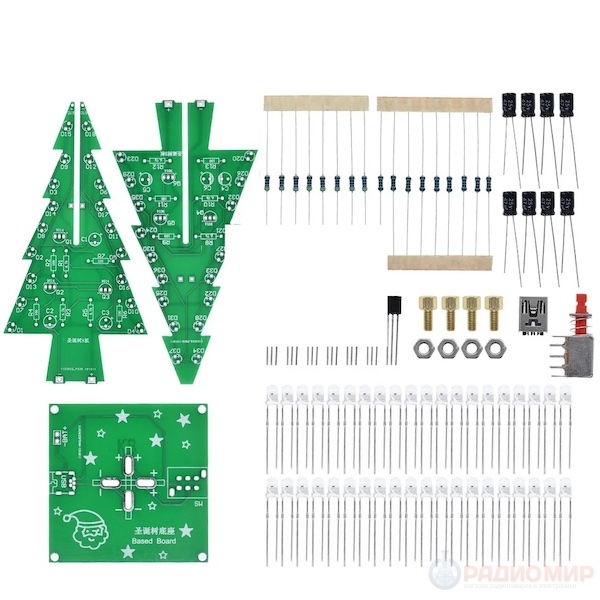

Что входит в комплект
• Печатная плата с четырьмя гранями, образующими стройную елочку.
• Светодиоды, излучающие загадочные оттенки, от мягкого зелёного до ледяного синего.
• Необходимые компоненты для сборки (резисторы, конденсаторы, транзисторы).
Характеристики:
- Напряжение: DC 4.5-5 В
- Питание: mini USB гнездо на плате

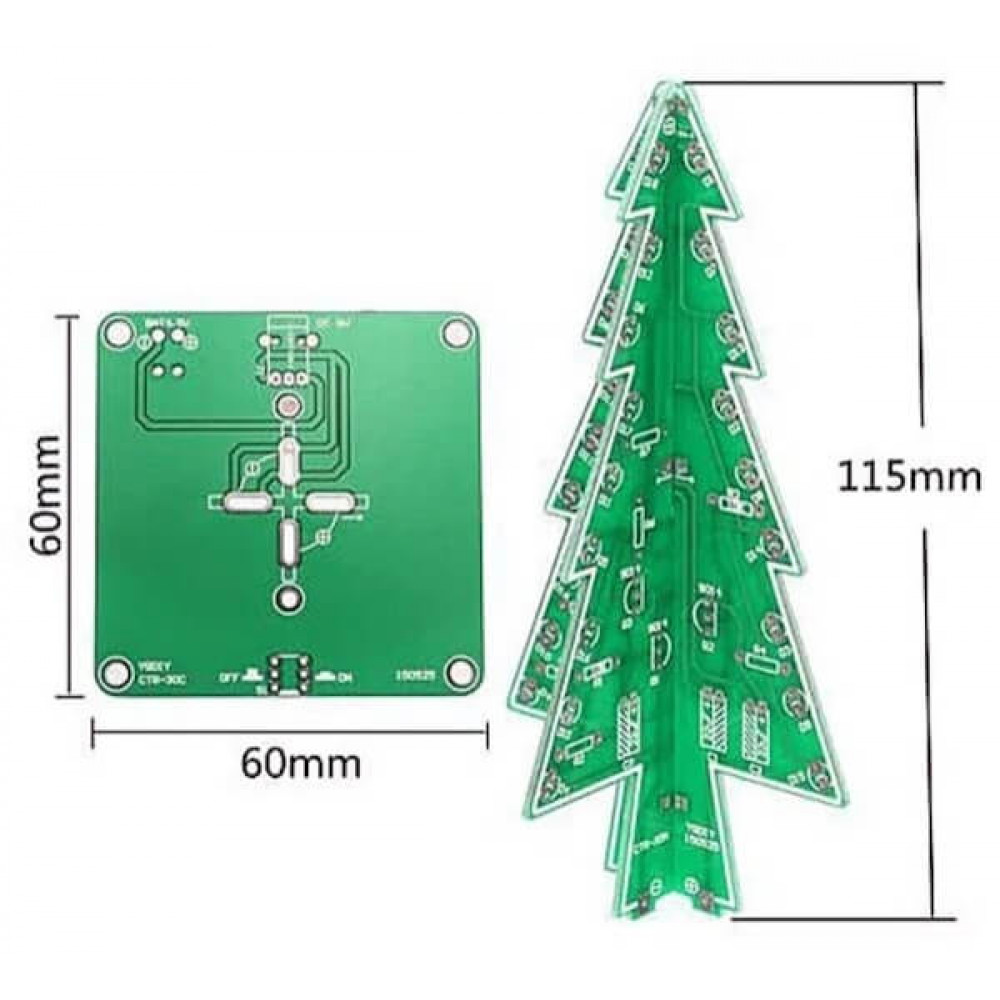

- Размеры: 60 x 60 x115 мм
Рекомендации по сборке:
- Начинайте с установки элементов на плату-основание.
- Затем монтируйте резисторы на платах A и B, светодиоды, транзисторы и электролитические конденсаторы.
- Светодиод на верхушке платы A устанавливается в самом конце.
- Проверяйте соответствие номиналов резисторов маркировке на плате.
- Соблюдайте полярность: у LED длинный вывод — «плюс», у электролитов — также длинный вывод «плюс».
- Транзисторы вставляйте по контуру, указанному на плате.
- Не перегревайте светодиоды — пайка должна быть максимально быстрой.
Проверка работы:
После пайки каждой платы подайте на неё питание 5 В и проверьте работу всех светодиодов. Если не горит один диод — проверьте пайку и замените его. Если не горит группа из шести диодов — проверьте цепь на замыкание или обрыв.
3D елка - это не просто устройство, а маленькая сказка, собранная вашими руками. Она напоминает о том, что чудеса живут в деталях, надо только поверить в них.
