Радиоконструктор предназначен для сборки простейшего генератора сигналов с возможностью регулировки амплитуды. В дальнейшем прибор используется для отладки низкочастотных радиолюбительских устройств - усилители, преобразователи и т.п. Основа генератора - ИС таймера NE555.
Напряжение питания: 6...12В
Форма сигнала: Синусоида, меандр, треугольник и пила (устанавливается перемычками на плате)
Регулировка амплитуды: да, подстроечный резистор на плате
Регулировка частоты: нет
Защита от переполюсовки.

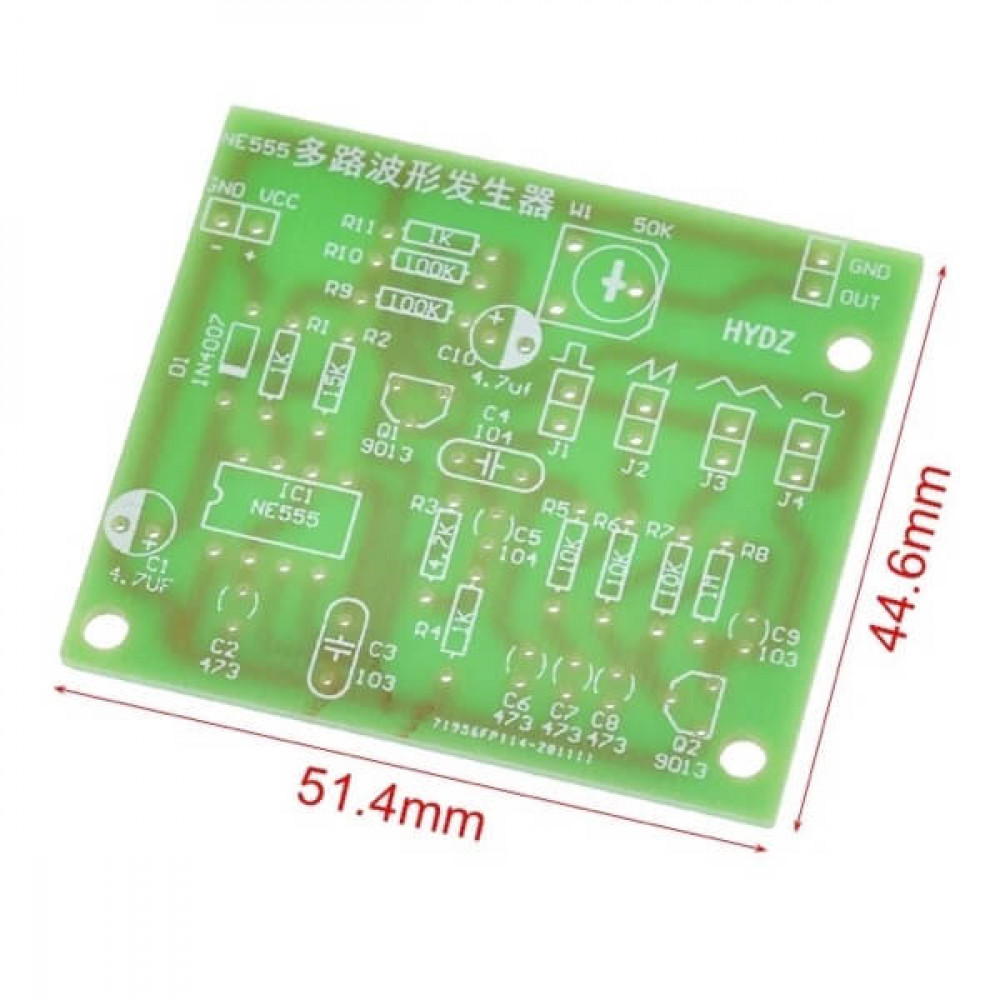

Размер платы: 51х44 мм

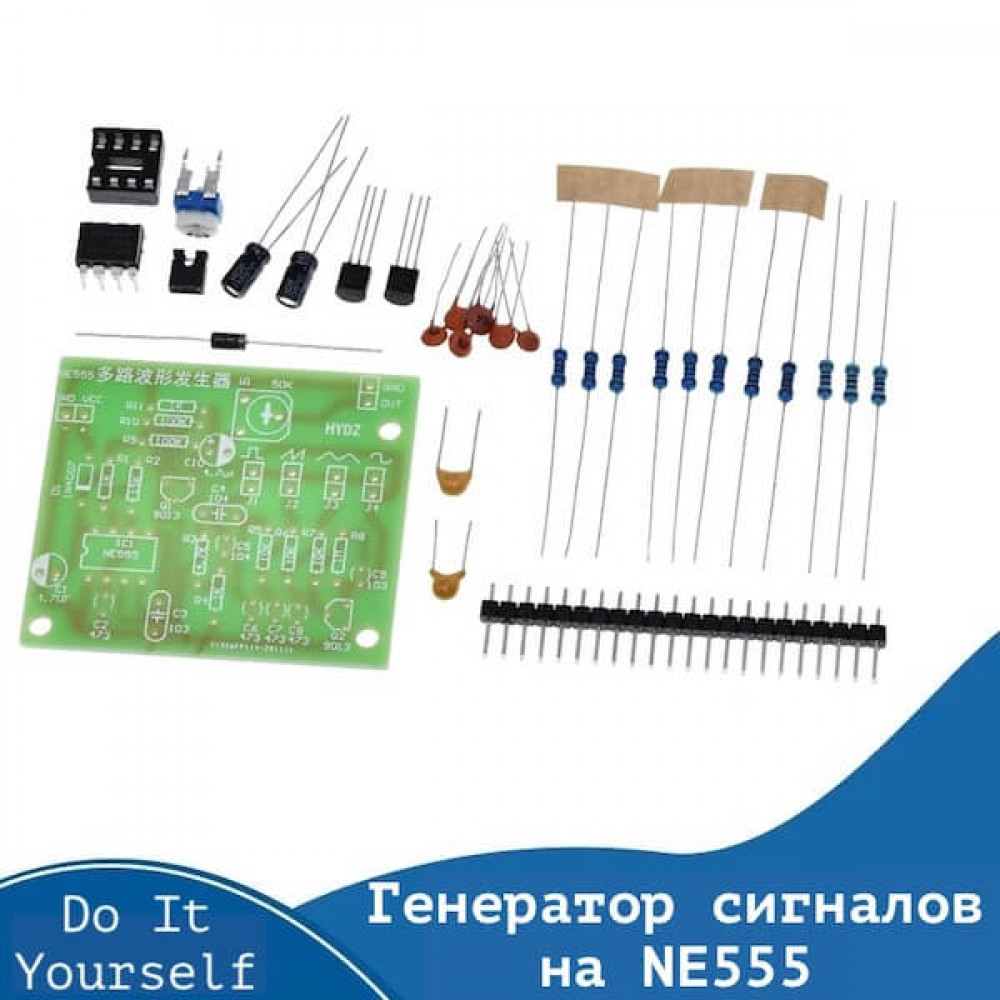

Описание комплекта:
- Резистор: 1кОм, 3 шт.
- Резистор: 4.7кОм, 1 шт.
- Резистор: 10кОм, 3 шт.
- Резистор: 15кОм, 1 шт.
- Резистор: 100кОм, 2 шт.
- Резистор: 1мОм, 1 шт.
- Монолитный конденсатор: 0,01 uF (0.01 мкФ), С 103, 1 шт.
- Керамический конденсатор: 0,01uF (0.01 мкФ), С 103, 1 шт.
- Монолитный конденсатор: 0.1uF (0.1 мкФ), С 104, 1 шт.
- Керамический конденсатор:0.1uF (0.1 мкФ), С 104, 1 шт.
- Керамический конденсатор: 0.047uF (0.047 мкФ), С 473 4 шт.
- Электролитический конденсатор: 4.7uF (4.7 мкФ) , 2 шт.
- Диод: 1N4007, 1 шт.
- Переменный резистор: 50Kом, 1 шт.
- Транзистор: 9013, 2 шт.
- Микросхема: NE555, 1шт.
- Пины 5шт.
-
