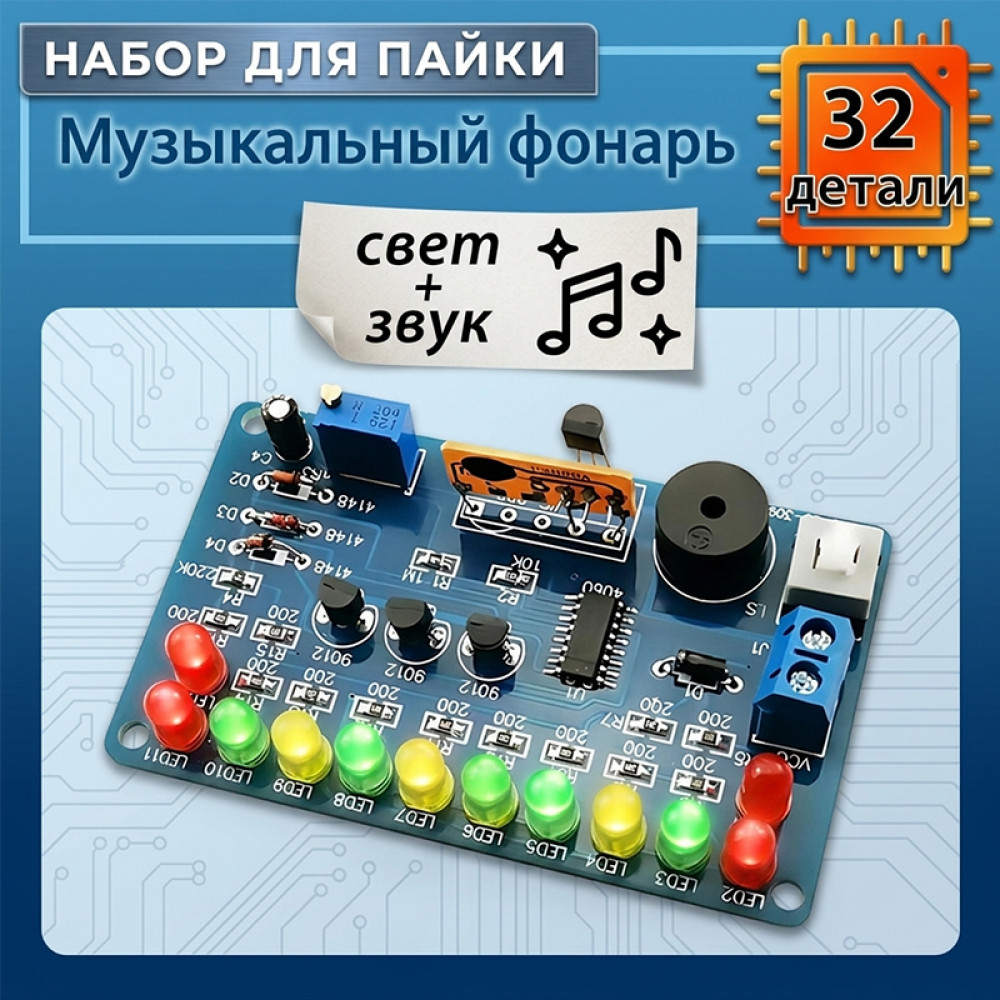

Музыкальный фонарь CD4060 DIY — учебный набор для пайки, объединяющий световые эффекты и музыкальное сопровождение. После сборки устройство воспроизводит мелодию и одновременно управляет миганием группы светодиодов, создавая эффект декоративного музыкального фонаря.
Набор позволяет одновременно освоить монтаж выводных и SMD-компонентов, изучить работу цифровых счетчиков, RC-генераторов и принципы управления светодиодной индикацией.
Как работает устройство

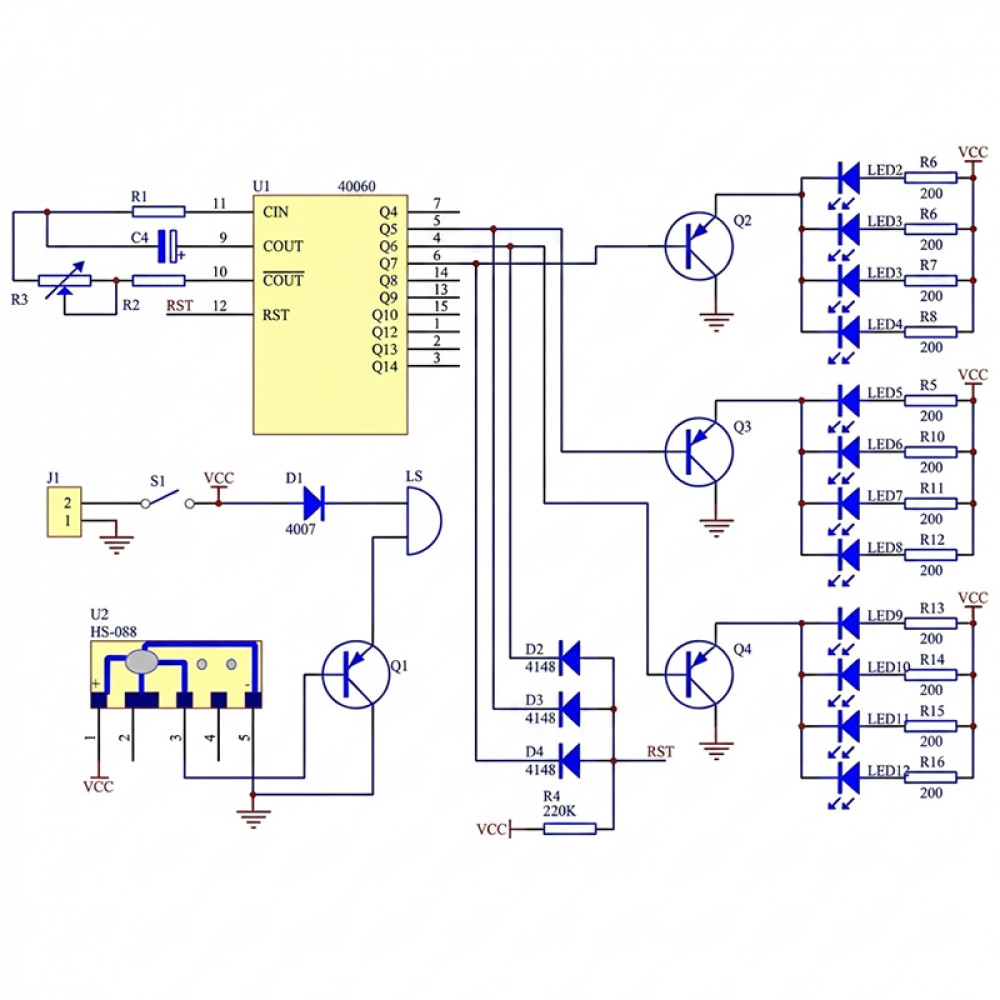

Основой схемы служит микросхема CD4060 — 14-разрядный двоичный счетчик со встроенным генератором. Резисторы и конденсатор образуют RC-генератор, который создает тактовые импульсы для работы счетчика.
После запуска CD4060 начинает последовательно изменять состояние своих выходов. Через транзисторы включаются группы красных, желтых и зеленых светодиодов, создавая эффект мигающего фонаря.
Скорость переключения можно регулировать переменным резистором R3. При изменении сопротивления меняется частота генератора и скорость световых эффектов.
Во время работы световые эффекты сопровождаются встроенной мелодией. Музыкальная микросхема HS-088 управляет пьезоизлучателем.
Световые эффекты
Двенадцать светодиодов различных цветов работают по циклическому алгоритму. После достижения определенного состояния счетчика схема автоматически выполняет сброс и начинает цикл заново, обеспечивая непрерывную работу устройства.
Технические характеристики
- Напряжение питания: DC 5 В
- Количество светодиодов: 12 шт.
- Регулировка скорости эффектов: есть
- Тип схемы: RC-генератор и двоичный счетчик
Комплектация

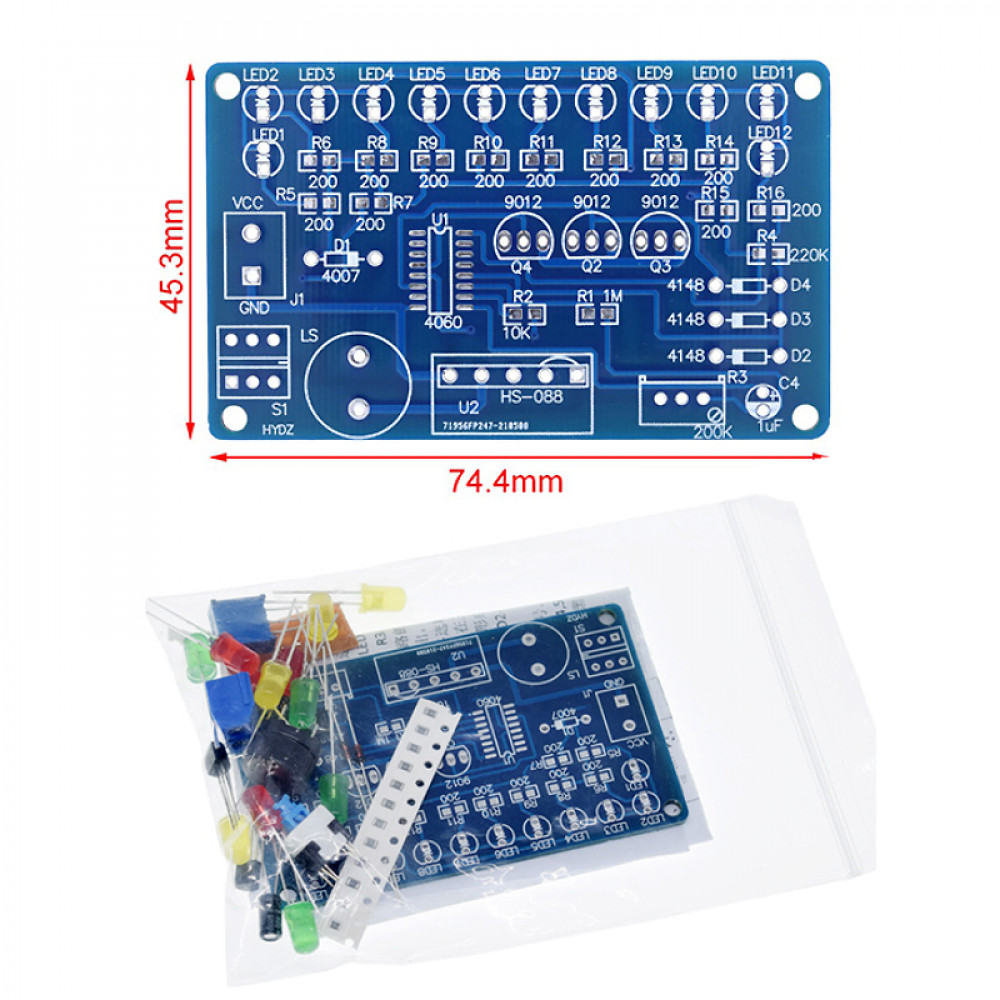

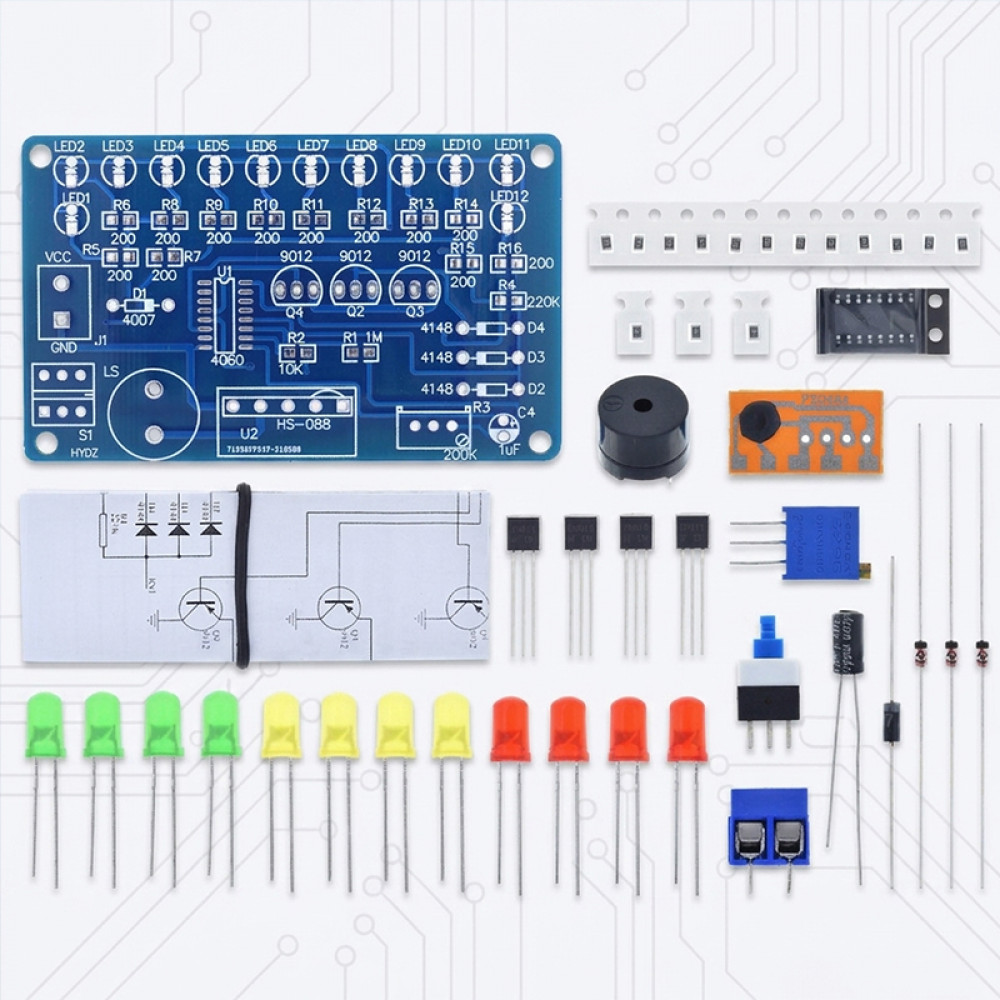

- Печатная плата PCB — 1 шт.
- Микросхема CD4060 — 1 шт.
- Музыкальный модуль HS-088 — 1 шт.
- Светодиоды красного, желтого и зеленого цветов — 12 шт.
- Транзисторы — комплект.
- Резисторы — комплект.
- Диоды 1N4148 — 3 шт.
- Диод 1N4007 — 1 шт.
- Конденсаторы — комплект.
- Пьезоизлучатель — 1 шт.
FAQ
Можно ли изменять скорость мигания?
Да. Скорость регулируется подстроечным резистором R3.
Нужен ли программатор?
Нет. Схема полностью аппаратная и начинает работать сразу после подачи питания.
Подходит ли набор для начинающих?
Да. Набор предназначен для обучения пайке и изучения основ цифровой электроники.
В каком виде поставляется набор?
Все компоненты поставляются отдельно и требуют самостоятельной пайки на печатную плату.
-
